Samsung Component Placer SM431 Service Manual 7-10 Fitting 类 1. 按 ‘Feeder Change’ 按钮把 Front/Rear X Frame 移动到设备的中间位置 2. 正常关闭 PC 后关闭设备前面的 Main Switch ，再 关掉 Air 阀。 3. 用十字形（ + ）螺丝刀拧开固定 Front Cover 的固定 螺丝后拆卸 Front Cover 。 4. …
Feeder Base & ANC
7-9
7.2.2.3. Coupler & Fitting 替换次序
Coupler
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 作业结束后打开设备前面的Main Switch，开启空气阀，启动PC。
3. 检点替换的Coupler中是否发生异常漏气。
4. 作业完成后打开设备前面的Main Switch，开放Air阀启动PC。
5. 检点替换的Coupler中是否发生异常漏气。

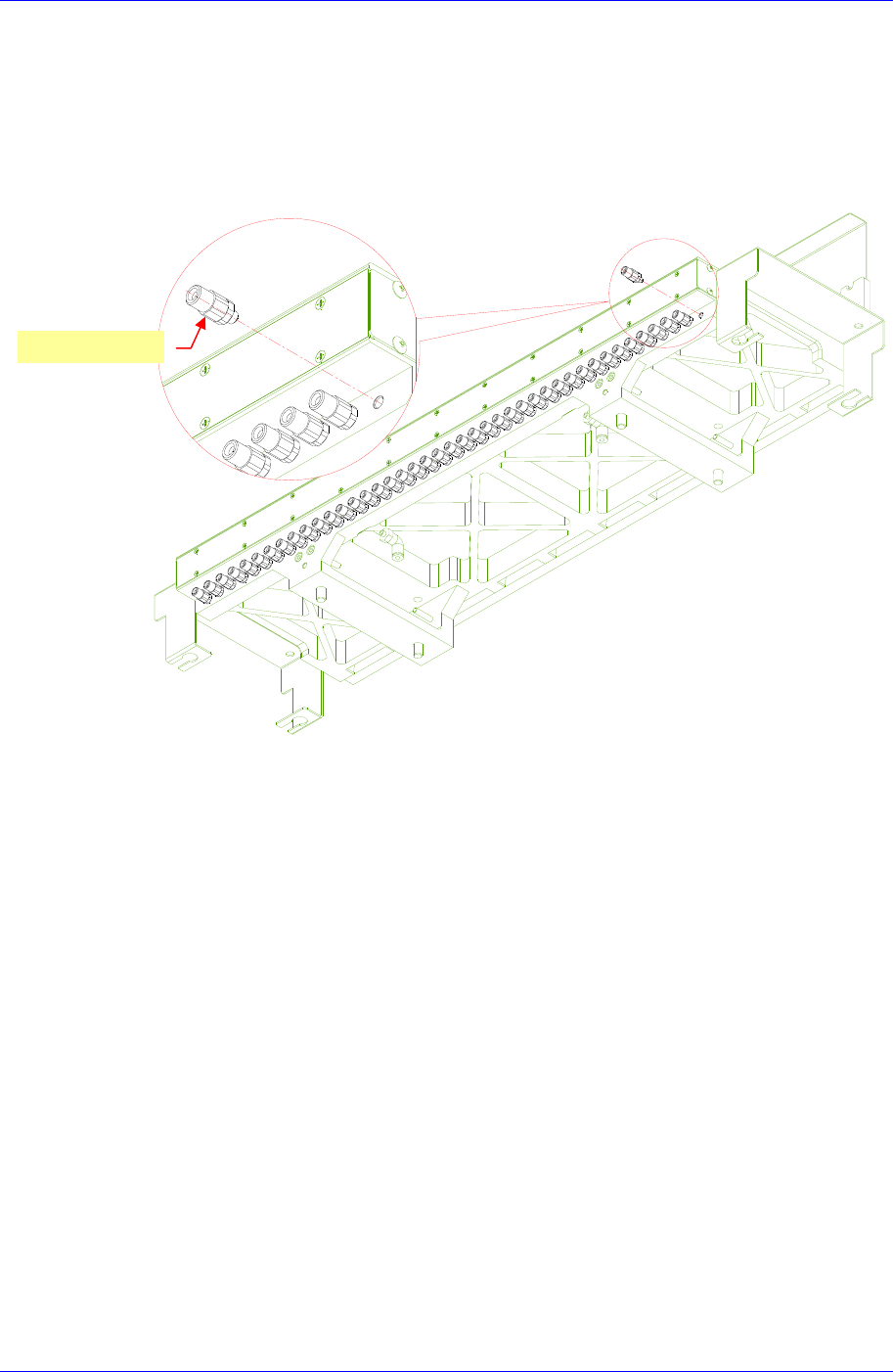

Coupler(42个)
Samsung Component Placer SM431 Service Manual
7-10
Fitting 类
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 正常关闭PC后关闭设备前面的Main Switch，再关掉 Air阀。

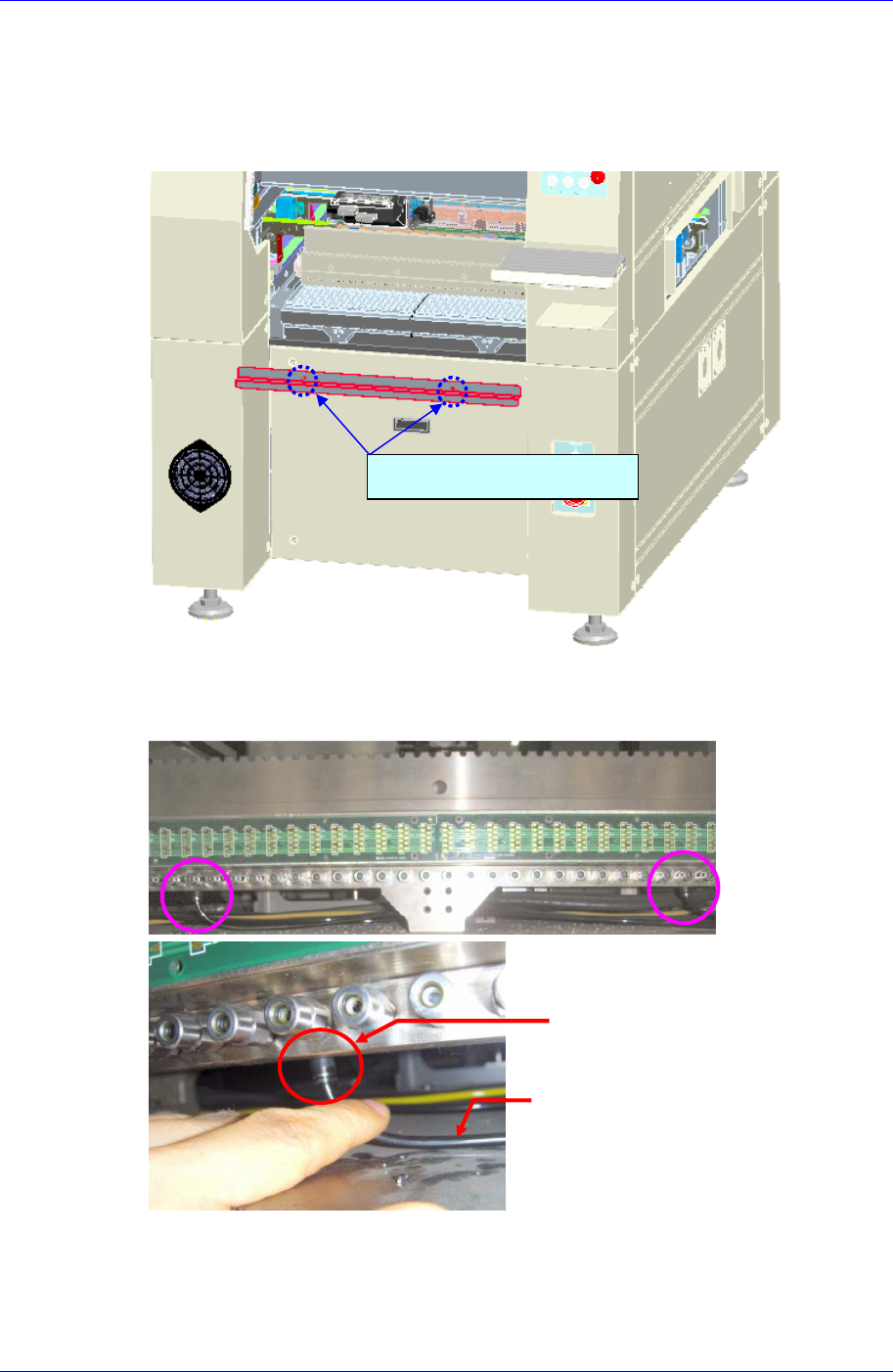

3. 用十字形（+）螺丝刀拧开固定Front Cover的固定螺丝后拆卸Front Cover。
4. 为了更容易地清除连接在Feeder base Module的Air Tube，如下图用手向下旋
转连接Air Tube的Fitting清除Air Tube。
5. 用活扳手拧开不良Fitting拆卸后更换成新的Fitting。
拆卸2个固定螺丝(2-M6)
Fitting
Air Tube
Feeder Base & ANC
7-11

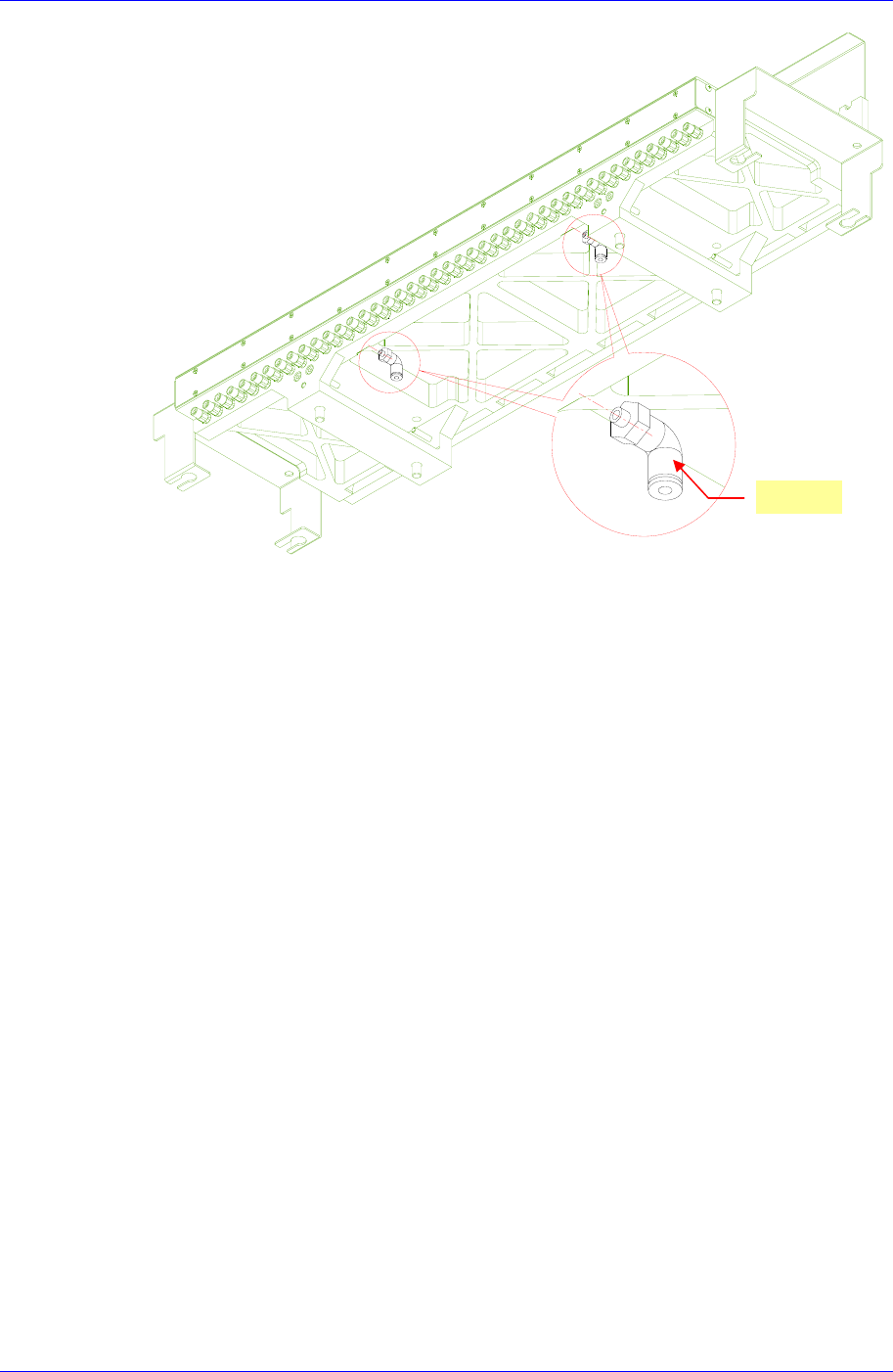

6. 组装时为拆卸的倒序。
7. Fitting上连接Air Tube后，打开设备前面的Main Switch，开放 Air阀启动PC。
8. 请检点替换的Fitting是否发生非正常漏气。
Fitting
