Samsung Component Placer SM431 Service Manual 7-18 4. 请组装新的 ANC Module 。 在组装 X Frame 的 Heed Module 中附着 Dial Gage 后组装成 Heed 和 ANC 的平行 度在 0.02mm 以内。 5. 作业完成后，打开设备前面的 Main Switch ，启动 PC 。 测定地点全区间 : 0.02 mm 以内 附着 …
Feeder Base & ANC
7-17
7.4.3. ANC module 替换次序

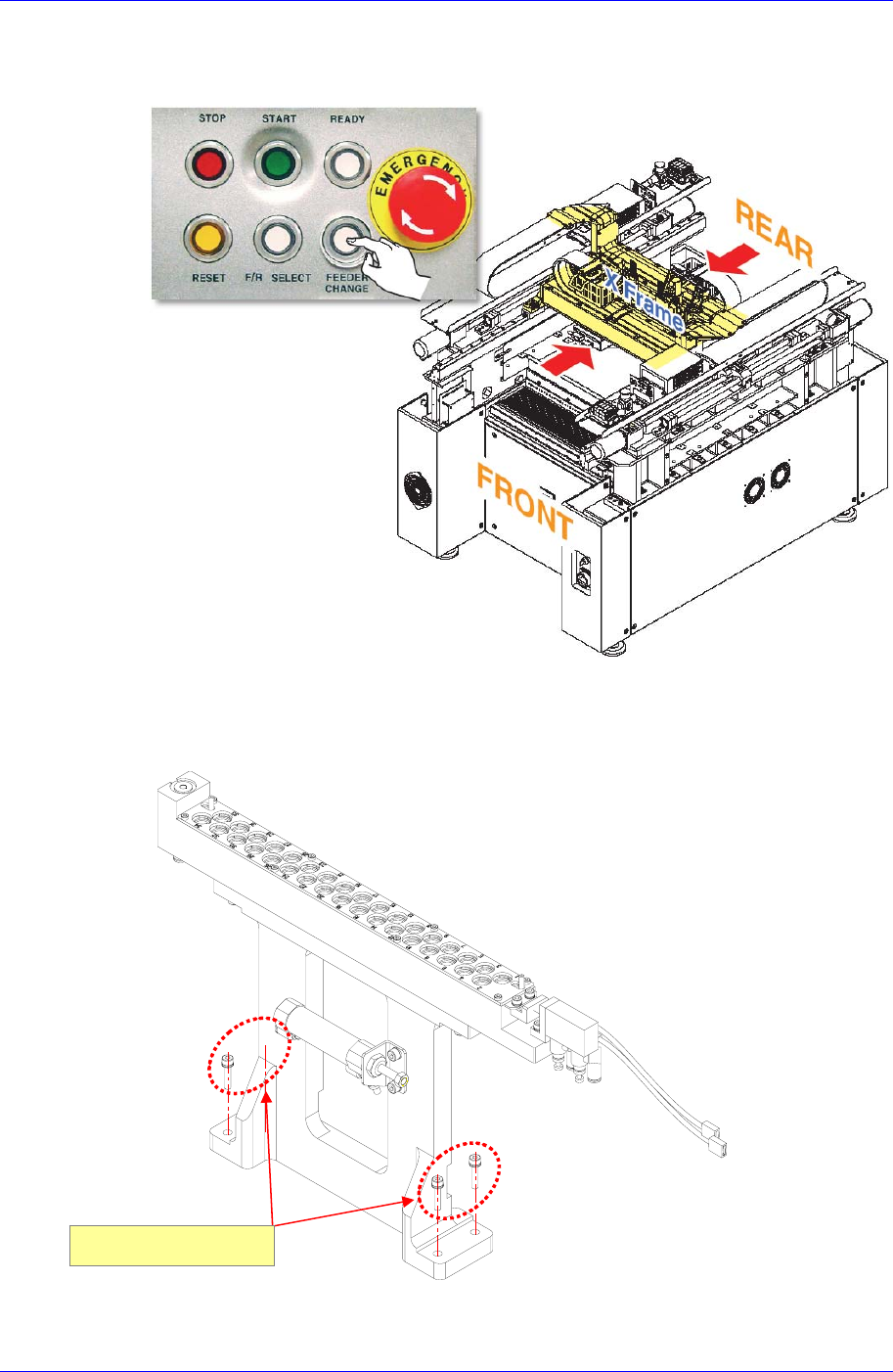

1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 用扳手拧开下图的固定螺丝（4-M5）后拆卸ANC Module。
固定螺丝 (4-M5)
Samsung Component Placer SM431 Service Manual
7-18
4. 请组装新的ANC Module。
在组装X Frame的Heed Module中附着Dial Gage后组装成Heed和ANC的平行
度在0.02mm以内。
5. 作业完成后，打开设备前面的Main Switch，启动PC。
测定地点全区间: 0.02 mm 以内
附着
ANC
平行度 0.02mm
Feeder Base & ANC
7-19

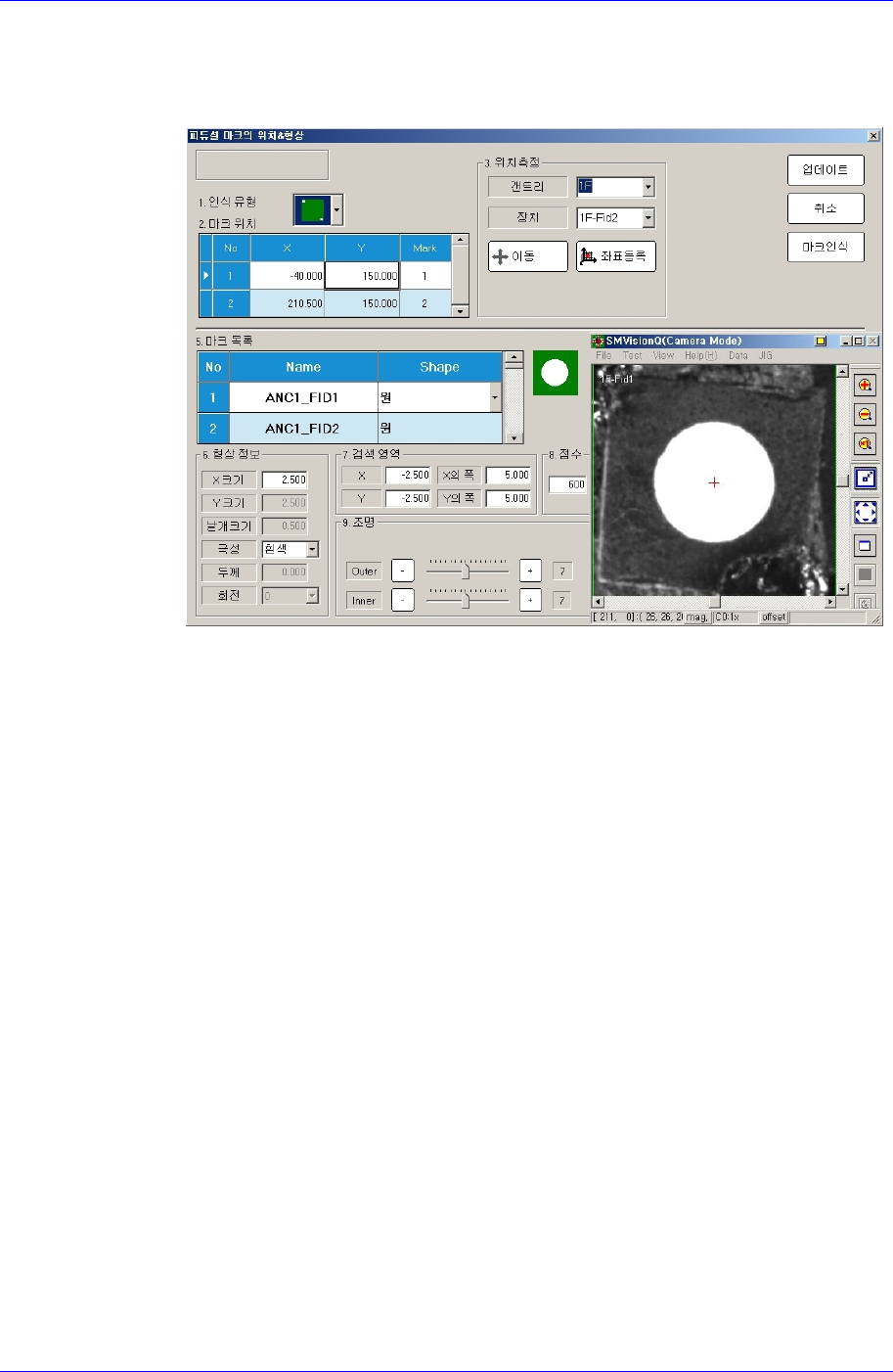

6. 请更新ANC的Fiducial Position & Mark。
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐
标系。
详细内容请参考
“
6.3
基准符号
(Fiducial Mark)
设定“
