Samsung Component Placer SM431 Service Manual 7-20 7.4.4. ANC Shutter S peed  Speed Controller 异常 (ANC 误启动 ) 7.4.4.1. ANC shutter S peed 调节次序 1. 按 ‘Feeder Change’ 按钮把 Front/Rear X Frame 移动到设备的中间位置 2. 按设备正面的 <EMG> …

Feeder Base & ANC

7-19

6. 请更新ANC的Fiducial Position & Mark。

 对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐

标系。

详细内容请参考

“

6.3

基准符号

(Fiducial Mark)

设定“

Samsung Component Placer SM431 Service Manual

7-20

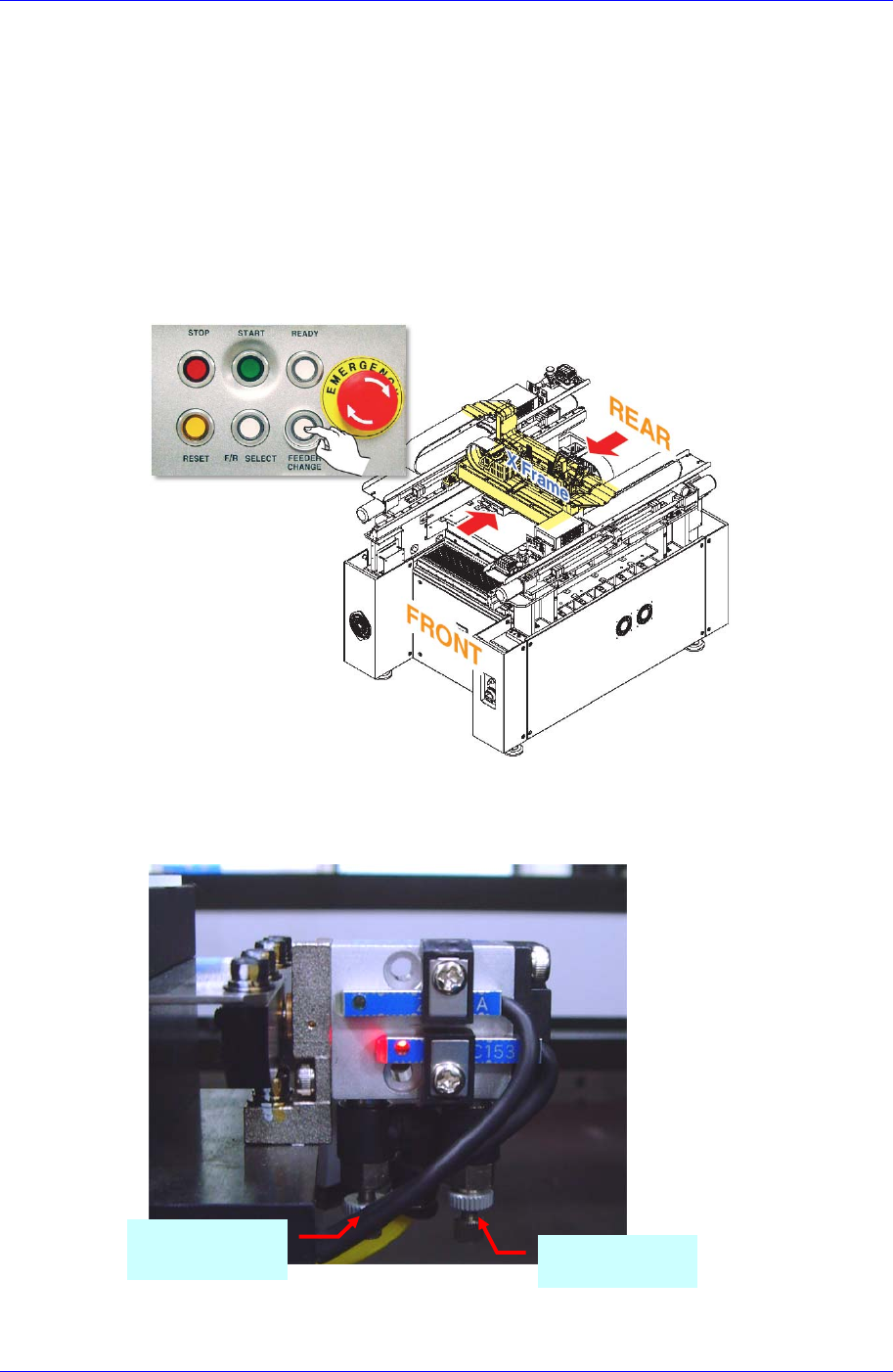

7.4.4. ANC Shutter Speed

 Speed Controller 异常 (ANC 误启动)

7.4.4.1. ANC shutter Speed 调节次序

1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置

2. 按设备正面的<EMG>开关确保安全后进行操作。

3. 为调整Shutter的Close及Open Speed，在Shutter工作状态下调整Speed Controller.

 向顺时针方向转动Speed Controlle为减速，逆时针方向转动为提速。

4. 请确认ANC是否正常工作。

Speed Controlle

for Close

Speed Controlle

for Open

Feeder Base & ANC

7-21

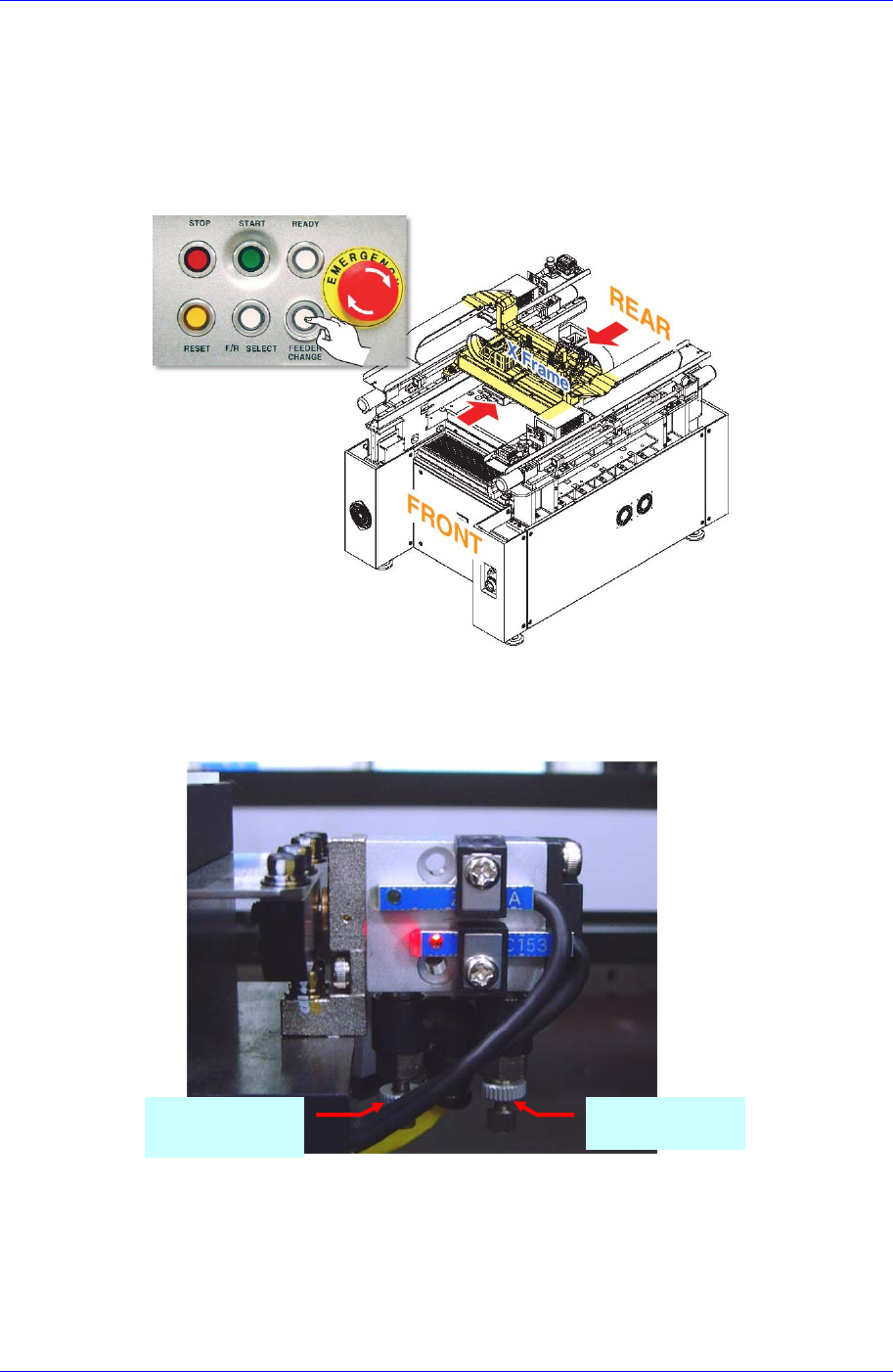

7.4.5. ANC Close/Open Sensor

 Sensor 异常 (ANC 误启动)

7.4.5.1. 必要工具

 十字(+)螺丝刀, 一字(-)螺丝刀

7.4.5.2. ANC close/open sensor 组装位置设置

1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置

2. 按设备前面的 <EMG>按钮，切断电动机电源。

3. Shutter的Close状态下边移动 Close感知传感器，确认传感器的亮灯状态来确认

感知范围。(下端传感器)

 从Close 感知传感器的感知范围内的右侧末端向左移动 1mm进行组装。

Speed Controlle

for Close

Speed Controlle

for Open
