Electric Device 10-23 5. 用十字型螺丝刀（ + ）拧开固定相应电路固定螺丝（ 2-M4*10 ）后拆卸电路。 6. 除去不良 Power Supply 替换成新品。 7. 组装时为拆卸的倒序。 8. 组装电阻后确认电路 AC 的输出。 Power Supply 의 바닥 면의 고정나사 固定螺丝 ( 2-M4*10 ) Power Supply 的底面固定螺丝

Samsung Component Placer SM431 Service Manual

10-22

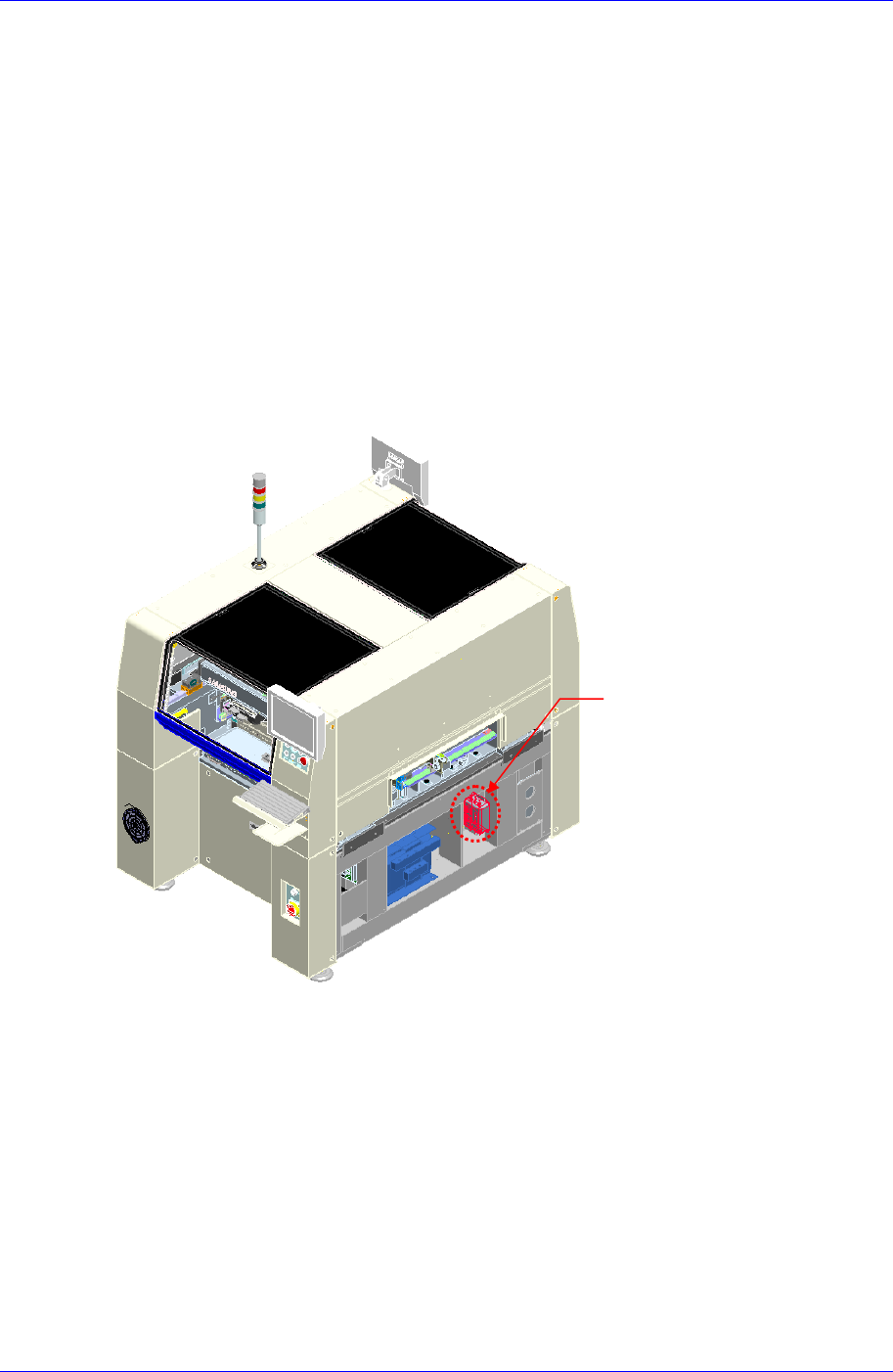

3. 用十字形螺丝刀（+）拧开固定设备正面Cover的固定螺丝（4-M5*15）后拆卸

Cover。

4. 拆卸连接在对应电路的电缆。.

圆头螺丝

(4-M5*15)

Electric Device

10-23

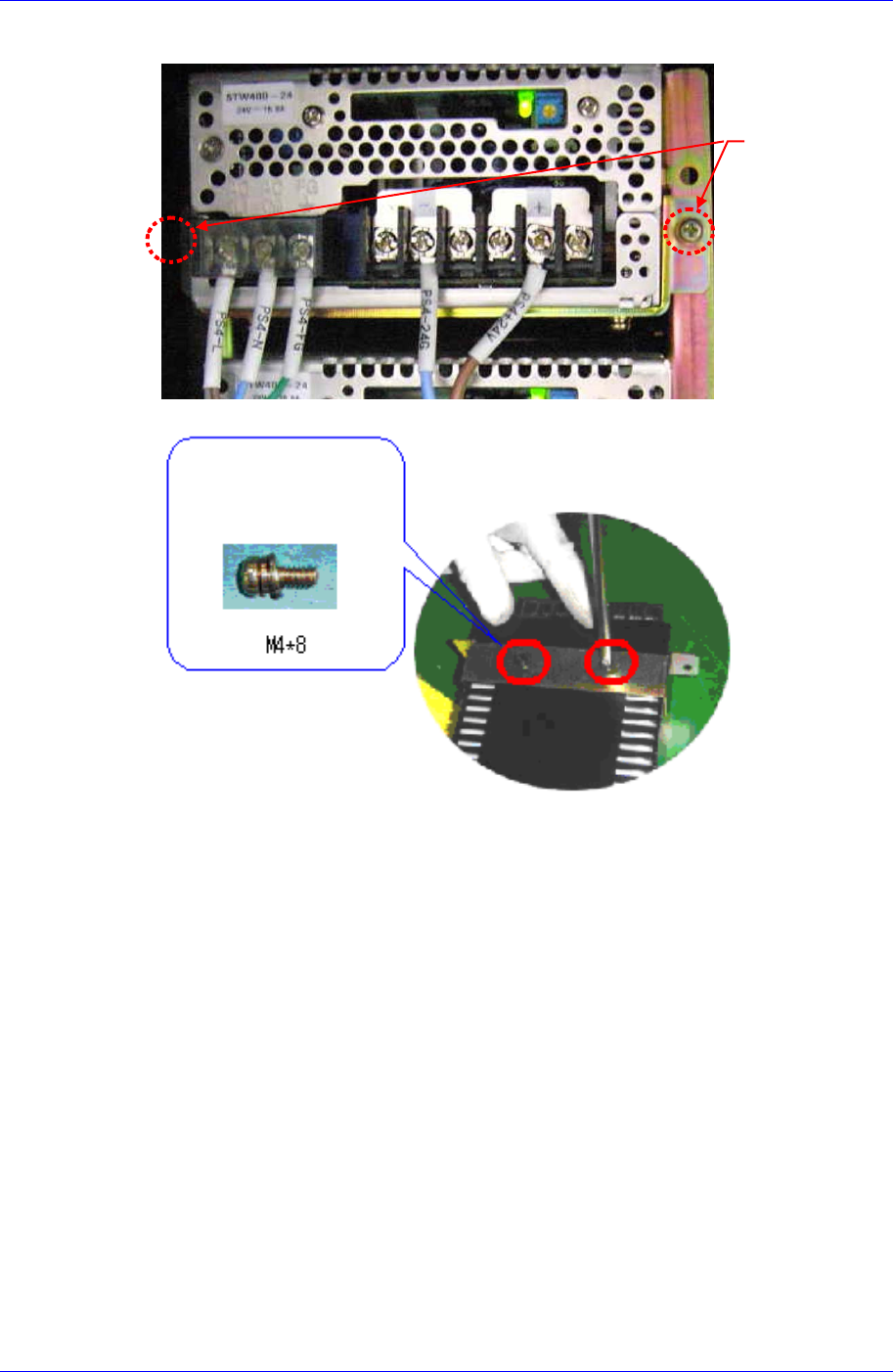

5. 用十字型螺丝刀（+）拧开固定相应电路固定螺丝（2-M4*10）后拆卸电路。

6. 除去不良 Power Supply替换成新品。

7. 组装时为拆卸的倒序。

8. 组装电阻后确认电路AC的输出。

Power Supply의 바닥

면의 고정나사

固定螺丝

(

2-M4*10

)

Power Supply的底面

固定螺丝

Samsung Component Placer SM431 Service Manual

10-24

10.7. Noise Filter

10.7.1. Noise Filter 代表替换事例

 设备发生严重漏电时

 在超负载的机器自身因转换等原因频繁发生Noise时，即电压或电流波形不明

显、失真时

10.7.1.1. 必要工具

 十字十字形(+)螺丝刀, 一字一字形(-)螺丝刀

 T Wrench or Hex Wrench

10.7.2. Noise Filter 替换次序

1. 请正常关闭PC后，关闭设备前面的Main Switch。

2. 请务必关闭设备后面的MCB完全切断电源。

oise Filte
