Samsung Component Placer SM431 Service Manual 12-4 显示如下窗口，则插入同寄的安装 CD ，选择 < 移动媒体搜索 ( 软盘 , CD- ROM,…)> 校验框后再点击 < 下一步 > 按钮，进行下一步。 显示 SAMC62 安装对话框。 显示光盘插入窗，则点击 < 确认 > 按钮，然后点击 < 搜索 > 按钮，指定 CD- R…
PC
12-3

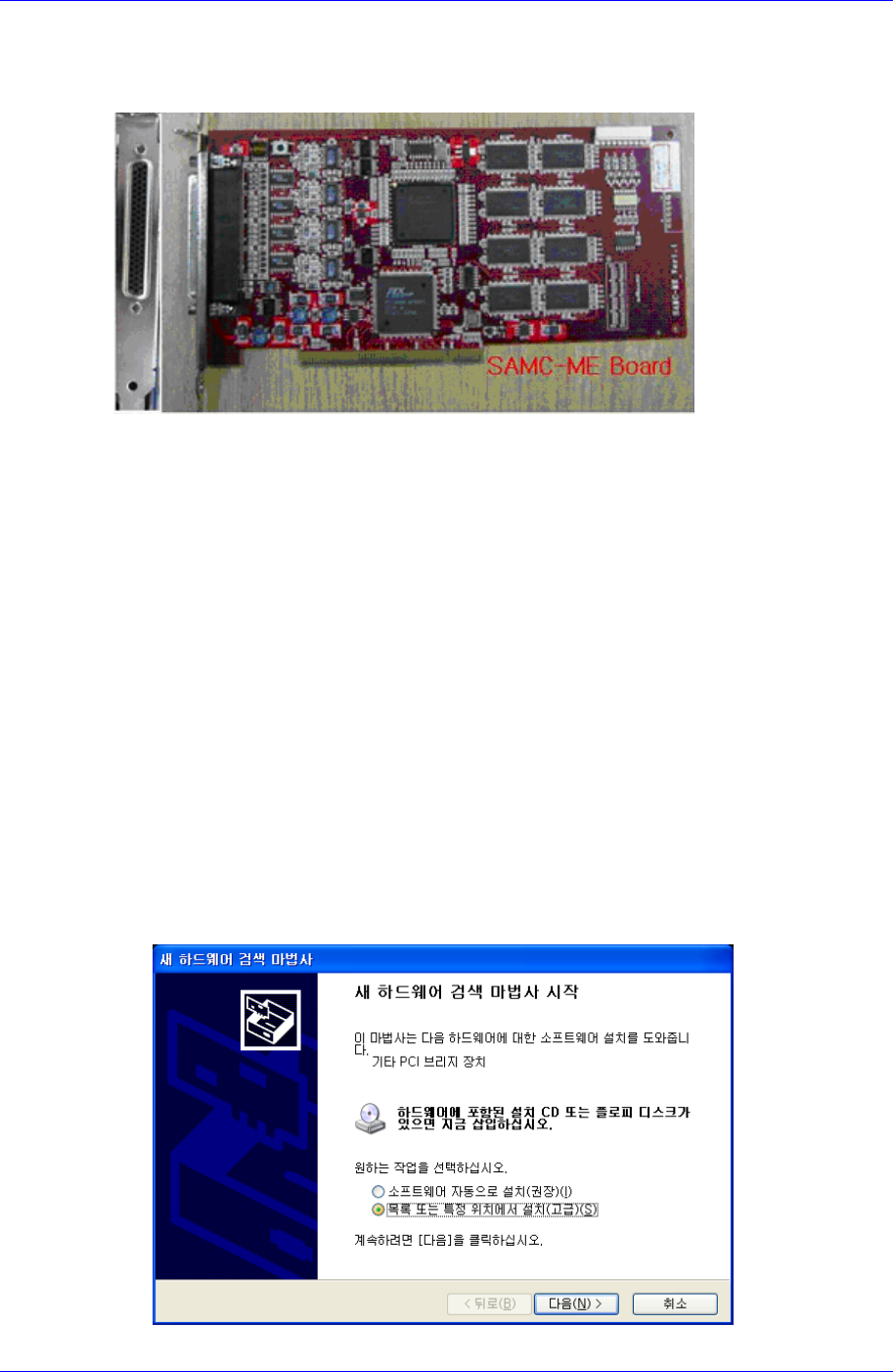

12.2.2. Nexteye Image Graber (SAMC-ME) 设置
12.2.2.1. 硬件安装
○1 3列 44pin Male D-Sub 连接器
○2 摄像机控制逻辑EEPROM
○3 bord初始化 EEPROM
SAMC-ME 贴装到PBPI-6SA Backplane的指定插槽。
从保护用信封拿出bord。
此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰
手。
PC的空PCI slot上贴装bord。
拧紧螺丝，把bord固定到电脑。
连接预备的摄像机电缆和bord。
12.2.2.2. 硬件安装
SAMC62支持Plug & Play。因此把SAMC62贴装到PC后启动PC则Windows自动
识别SAMC62显示如下窗口开始安装。
选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一
步。
Samsung Component Placer SM431 Service Manual
12-4
显示如下窗口，则插入同寄的安装CD，选择 <移动媒体搜索(软盘, CD-
ROM,…)>校验框后再点击 <下一步>按钮，进行下一步。
显示SAMC62安装对话框。
显示光盘插入窗，则点击 <确认>按钮，然后点击 <搜索>按钮，指定 CD-
ROM中的Driver文件夹。
PC
12-5
完成Driver安装后点击 <完成>按钮，结束安装。
注 意
Vision board替换后，请务必参照
“3.1.10.8 Light Mapping (3-3
页 )“
执行Fly Camera 及 Fix Camera 关联照明的Light
Mapping。
