Samsung Component Placer SM431 Service Manual 12-6 12.2.3. DP-RAM Board 设置  DP-RAM Board 贴装到 PBPI-6SA Backplane 的指定 slot 。  执行 PCI_IO_Driver_V2.exe Setup ，则自动安装 Driver 。 12.2.4. SBC BIOS 设置为具备 Mach ine 运行时的最佳环境，如下进行…

12-5

 完成Driver安装后点击 <完成>按钮，结束安装。

注意

Vision board替换后，请务必参照

“3.1.10.8 Light Mapping (3-3

页 )“

执行Fly Camera 及 Fix Camera 关联照明的Light

Mapping。

Samsung Component Placer SM431 Service Manual

12-6

12.2.3. DP-RAM Board 设置

 DP-RAM Board贴装到 PBPI-6SA Backplane的指定slot。

 执行PCI_IO_Driver_V2.exe Setup，则自动安装Driver。

12.2.4. SBC BIOS 设置

为具备Machine 运行时的最佳环境，如下进行全体BIOS项目中的初始设定。 (设

备出厂时点为基准Password是“admin”)

12.2.4.1. Standard CMOS features

 Drive A: None

 Halt On : All Errors

12.2.4.2. Advanced BIOS features

 First Boot Device : CDROM

 Second Boot Device : HDD-0

 Third Boot Device : Disabled

 Boot Up Floppy Seek : Disabled

12.2.4.3. Integrated peripherals

 Onboard I/O Chip Setup:PWRON After PWR Fail:On

注意

为开/关ATX电源必须要打开。

12.2.4.4. Power management setup

 ACPI Func : Disabled

12-7

12.3. Recovery CD 的使用方法

 Recovery CD的使用方法

注意

Recovery CD使用之前，请务必做MMI设置文件夹的 ‘PartDB’

文件夹, ‘System’文件夹和‘PCB’文件夹备份。 (因为已有

HDD中的所有DATA被删除。)

Recovery CD 执行后, 设置MMI覆盖备份文件夹可立即起动

设备。

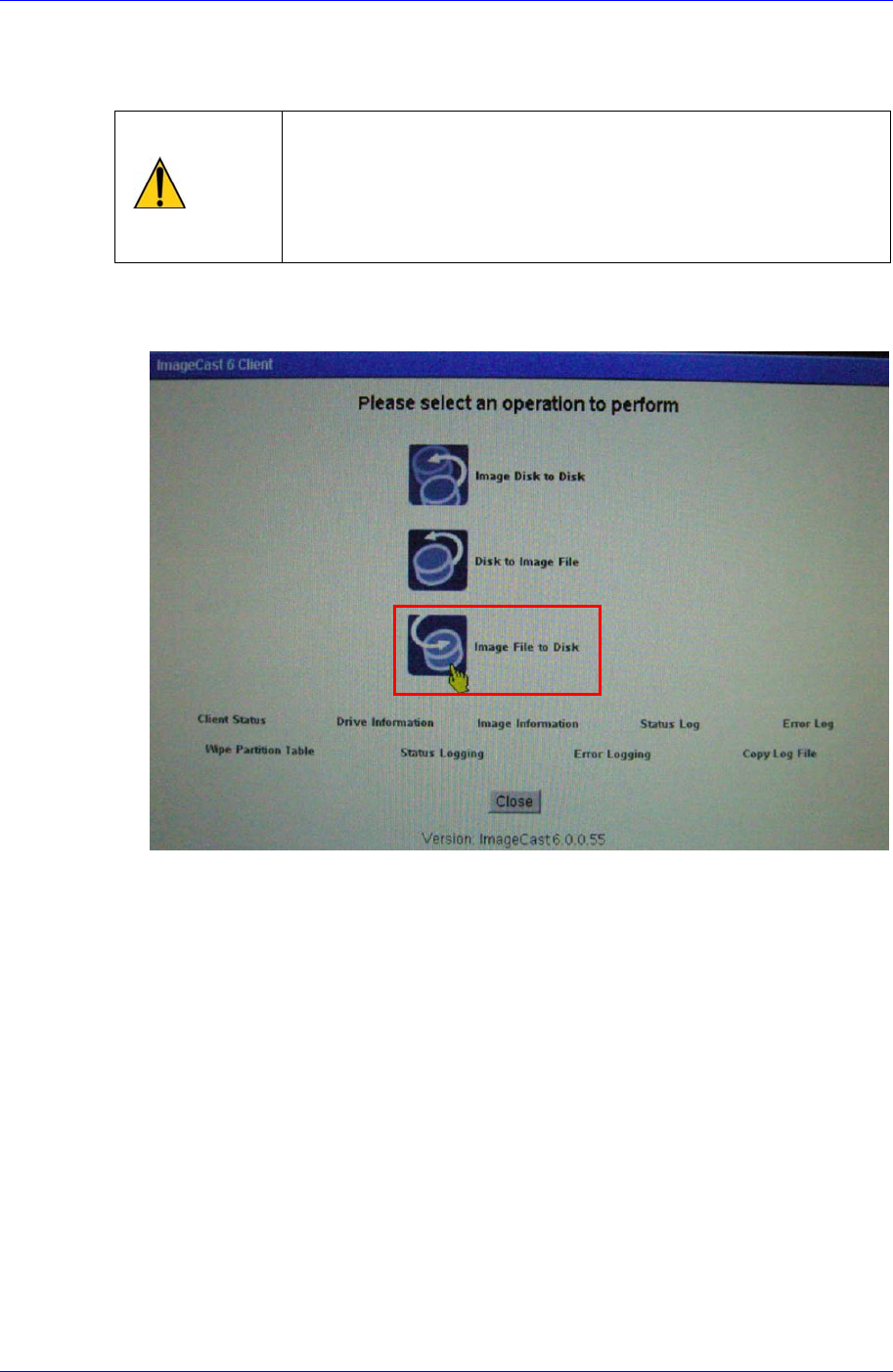

1. 把Recovery CD插入到光驱并把Bios设置成光驱驱动后重新启动则自动运行恢

复CD并出现如下的选择菜单。在这里请选择Image File To Disk。
