Samsung Component Placer SM431 Service Manual 13-4 13.2.4. PC 部 Board 替换次序 1. 正常关闭 PC 后关闭设备前面的 Main Switch 。 2. 用十字形螺丝刀 （ + ） 拧开固定 设备正面 Cover 的固定螺丝 （ 4-M5*15 ） 后拆卸 Cover 。 3. 抓住 Control Rack Ass’y 的手柄后向箭头方向拉动。 的螺丝位置 (4-M…
Board
13-3
13.2. PC部Board
13.2.1. PC部Board更换实例
Board
13.2.2. 必要工具
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench

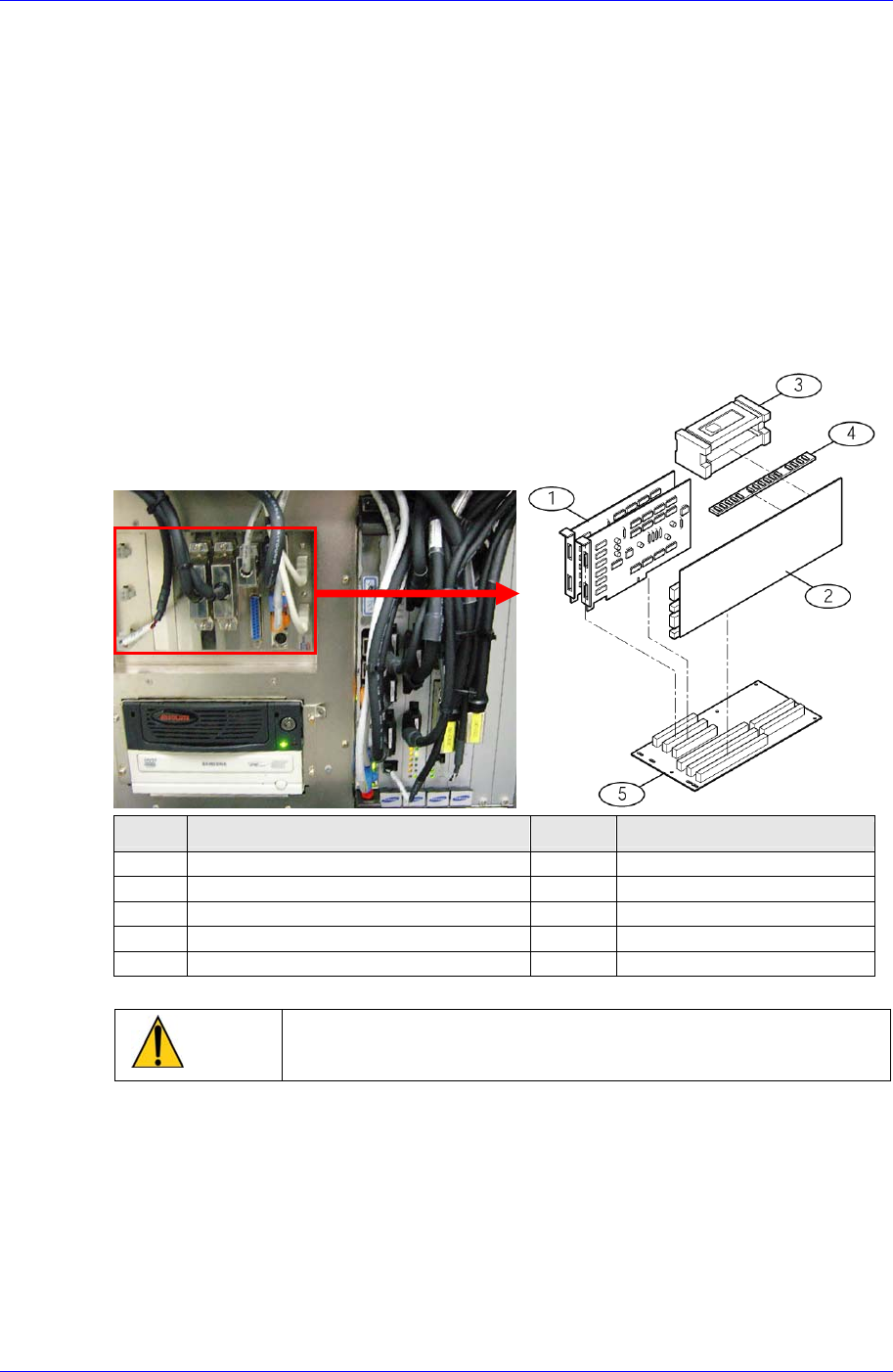

13.2.3. PC部Board的组成
NO. PART NAME Q'TY TYPE
1 NEXTEYE IMAGE GARBBER 2 SAMC-ME
2 SBC 1 WSB-9454-R10 (VER 1.0)
3 CPU 1 CORE 2 DUO E7400 (2.8GHZ)
4 SDRAM 1 M378T2863-CF7
5 BACKPLANE 1 PCI-6S-RS-R31
注 意
Rack Module售后服务时，请务必带上防静电手套。
Samsung Component Placer SM431 Service Manual
13-4
13.2.4. PC部 Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 用十字形螺丝刀（+）拧开固定设备正面Cover的固定螺丝（4-M5*15）后拆卸
Cover。
3. 抓住 Control Rack Ass’y的手柄后向箭头方向拉动。
的螺丝位置
(4-M5*15)
Board
13-5
4. 拧开下图的2个固定螺丝后拆卸Top Cover。
5. 若有连接在所要替换Board的Cable。请分离该电缆。
6. 请把Board替换成新品。
7. 用真空清扫器清扫内部6个Fan。
PC Unit
固定螺丝
