设备安装操作步骤
2-1
第 2 章. 设备安装操作步骤
从最初开始安装设备需要遵守以下操作步骤。
警 告
如果设备安装和调试由未经过培训的人员进行操作，可能会
造成设备损坏或人员受伤。设备安装和调试必须由我公司指
定的服务中心人员进行。
2.1. 设备安装
2.1.1. 设备卸载
2.1.1.1. 必要工具
叉车、手动压车
围栏
2.1.1.2. 卸载顺序
1. 负责安装和调试的工作人员在去现场前应该先同生产管理部门确认发货的详细
信息，并通知客户预计到达现场时间。
2. 安装人员到达现场后应先目检产品的外部（Box 扭曲变形等），然后卸载设
备。 请肉眼执行外观检查。
3. 设备卸载前一定要检查安全规定，必要时安装安全栅栏(如高层作业)。
4. 负责销售的工作人员应该从运输人员收到设备接收确认和接收收据，并在设备
卸载后检查其状态和数量并在收据上签字，与运输人员共同完成接收程序。
5. 设备装卸时防止由升降机（叉车）设备受损，事先告知劳务公司作业者注意事
项后使用相应的JIG及设备进行装卸。装卸时请务必使用升降机。
2.1.2. 包装拆卸及设备搬入
2.1.2.1. 必要工具
叉车、手动压车
扳手、螺丝刀
2.1.2.2. 拆卸顺序
1. 请拆卸外部包装纸盒及铁材包装材料。
2. 请确认设备的Spare Part List。
3. 请把设备的部件移动到设备安装场所。
Samsung Component Placer SM431 Service Manual
2-2
注 意
打开设备包装时过度冲击可能会使设备盖子受到损伤，注意
打开包装时不要过分用力。
使用起重机前，先用去钉器除去面板上的木头，然后打开箱
子除去塑料包装，要注意不要划到设备。

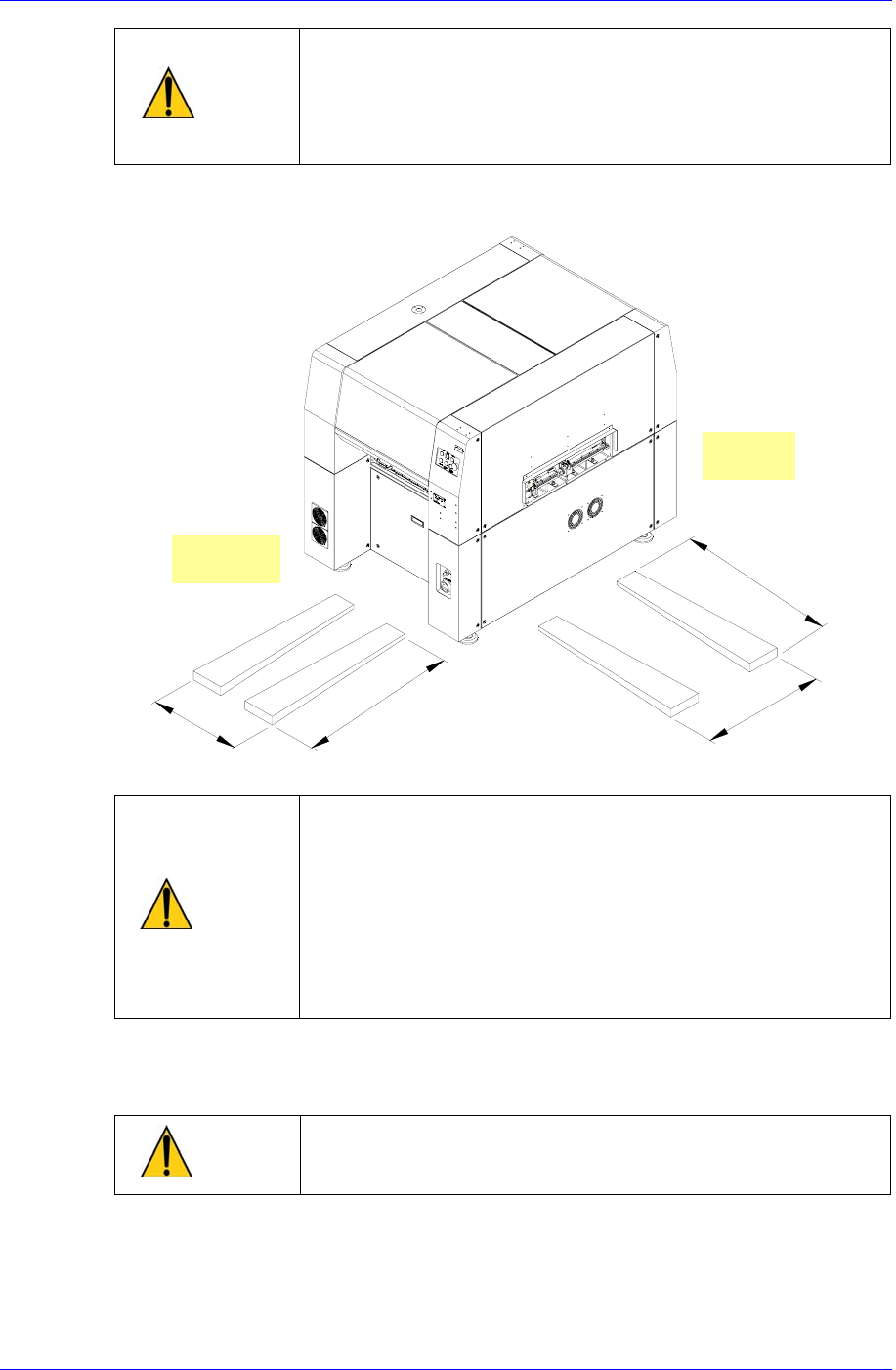

4. 参考下图调整叉车的 lift Fork宽度后移动设备。
注 意
如果叉式升降机的升降臂（叉）碰到设备盖子的底部，盖子
可能会受到损坏。升降臂的上表面只可以接触设备底框平面
部分。
另外，不可以让设备倾斜，并检查叉式升降机的升降臂位置
使其不会损伤到设备Foot。
Docking Cart适用时，请务必按照方法移动设备。否则，
可能导致设备损伤。
5. 当设备从面板卸载后移动到指定位置时，应该将设备的所有Foot全部抬起移动
。在阻碍物如货物运送电梯里注意不要打碎casters。原则上用手抬升设备。
注 意
如果设备安装在不够坚固的木制或缓冲材料表面，设备运行
时可能会产生过强的振动。一定要将设备安装在坚固的表面
6. 在指定的位置将到达的设备经过用户负责人确认设置Line的位置后安装设备。
7. 清除塑料或内部包装材料及防潮剂。
8. 为固定Moving Head Assembly请清除cable tie。
MAX 1600mm
MIN 650mm
MIN 900mm
MAX 1500mm
②
①
Front
Rear
