Samsung Component Placer SM431 Service Manual 13-12 13.3.4.4. CANIO Board 更换步骤 1. 请执行 “13.3.4.3 MVME3100/ PMC NVRAM Boar d (Page13-3)” 的 No.1 ~ No.4 步 骤。 2. 组装 CANIO Board 之前，请确认 Dip Swith Setting 的状态。 3. 参考 “13.3.4.1 VM…

100%1 / 494
Board
13-11
13.3.4.3. MVME3100/ PMC NVRAM Board 的更换步骤
1. 请执行“13.2.4 PC
部
Board
替换次序
”的No.1~No.4的步骤
2. 拆卸要更换的Board连接器
3. 用十字形螺丝刀（+）拧开要更换的Board的2个固定螺丝后进行拆卸。

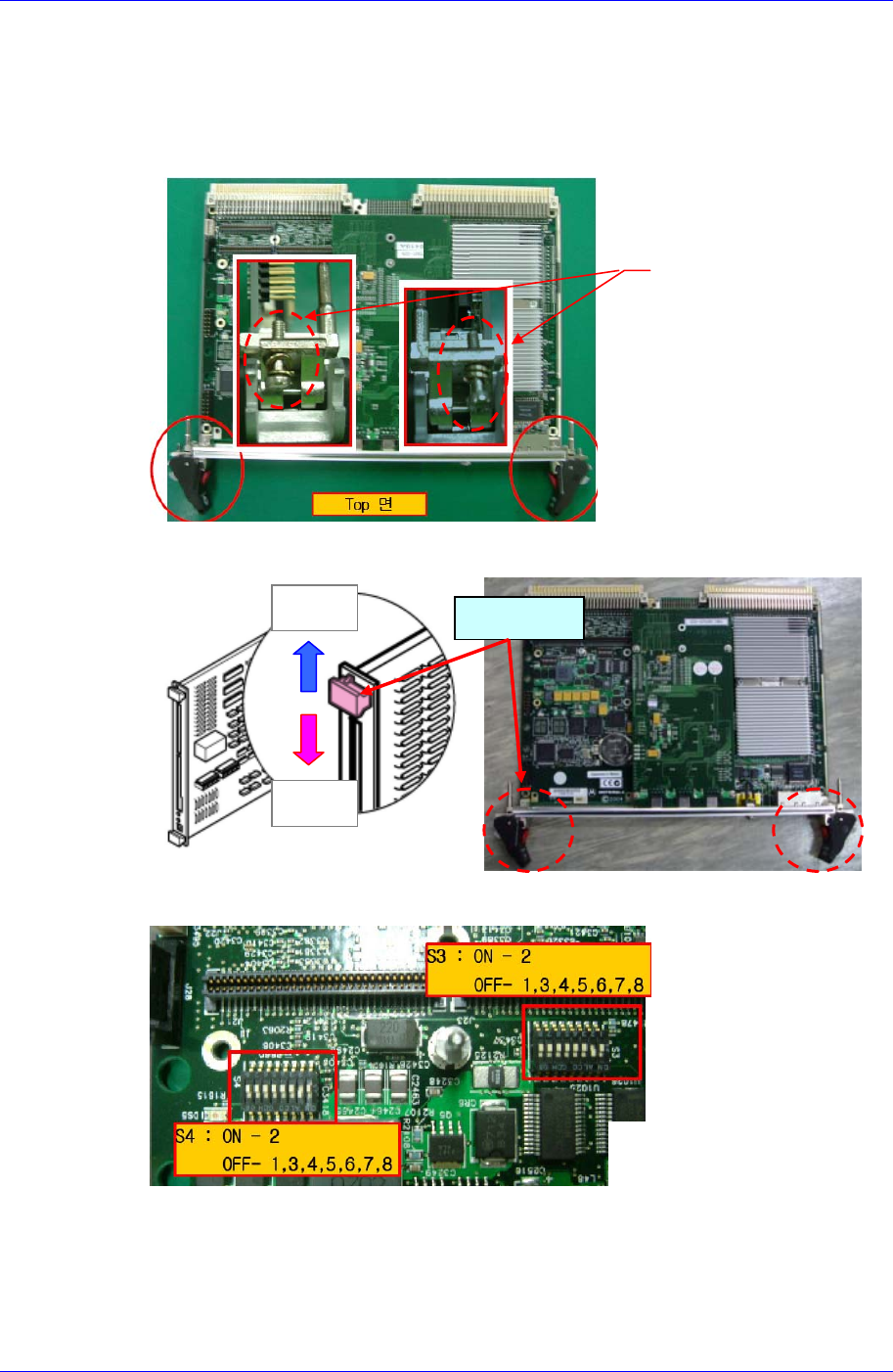

4. 如下图所示开放Eject Lever后，拆卸并更换Board。
5. 组装Board时，请确认MVME3100 Board的Dip Swith Setting。
6. 参考“13.3.4.1 VME
部
Board
连接器连接
(Page 13-3)”把Board组装在对应的位
置后连接连接器。
7. 请参考“13.3.4.2 Cable Tie
作业
(Page 13-3)”执行Cable Tie作业。
8. 打开设备正面的总开关后，确认设备是否正常运行。
Open
Close
Eject Lever
固定螺丝
MVME3100 Board
S3, S4 Dip Switch Setting
Samsung Component Placer SM431 Service Manual
13-12
13.3.4.4. CANIO Board更换步骤
1. 请执行“13.3.4.3 MVME3100/ PMC NVRAM Board (Page13-3)”的 No.1 ~ No.4步
骤。
2. 组装CANIO Board之前，请确认Dip Swith Setting的状态。
3. 参考“13.3.4.1 VME
部
Board
连接器连接
(Page 13-3)”把Board组装在对应的位
置后连接连接器。
4. 请参考“13.3.4.2 Cable Tie
作业
(Page 13-3)”执行Cable Tie作业。
5. 打开设备正面的总开关后，确认设备是否正常运行。
更换基板时请确认 的铝焊是否正常。
（短路与否）
Board
13-13
13.3.4.5. X7043 Twin Servo Board替换次序
1. 请执行“13.3.4.3 MVME3100/ PMC NVRAM Board (Page13-3)”的 No.1 ~ No.4步
骤。
2. 组装X7043 Twin Servo Board之前，请确认Dip Swith Setting的状态。
3. 参考“13.3.4.1 VME
部
Board
连接器连接
(Page 13-3)”把Board组装在对应的位
置后连接连接器。
4. 请参考“13.3.4.2 Cable Tie
作业
(Page 13-3)”执行Cable Tie作业。
5. 打开设备正面的总开关后，确认设备是否正常运行。
更换基板时请确认 的铝焊是否正常。
（短路与否）
