Boar d 13-15 13.3.4.7. SM431 S tep Board 替换次序 1. 请执行 “13.3.4.3 MVME3100/ PMC NVRAM Boar d (Page13-3)” 的 No.1 ~ No.4 步 骤。 2. 组装 SM431 Step Board 之前,请确认 Dip Swith Setting 的状态。 3. 参考 “13.3.4.1 VME 部 Boar d 连接器连接 (Page 13-3)…

Samsung Component Placer SM431 Service Manual
13-14
13.3.4.6. SM431 SEDES Board替换次序
1. 请执行“13.3.4.3 MVME3100/ PMC NVRAM Board (Page13-3)”的 No.1 ~ No.4步
骤。

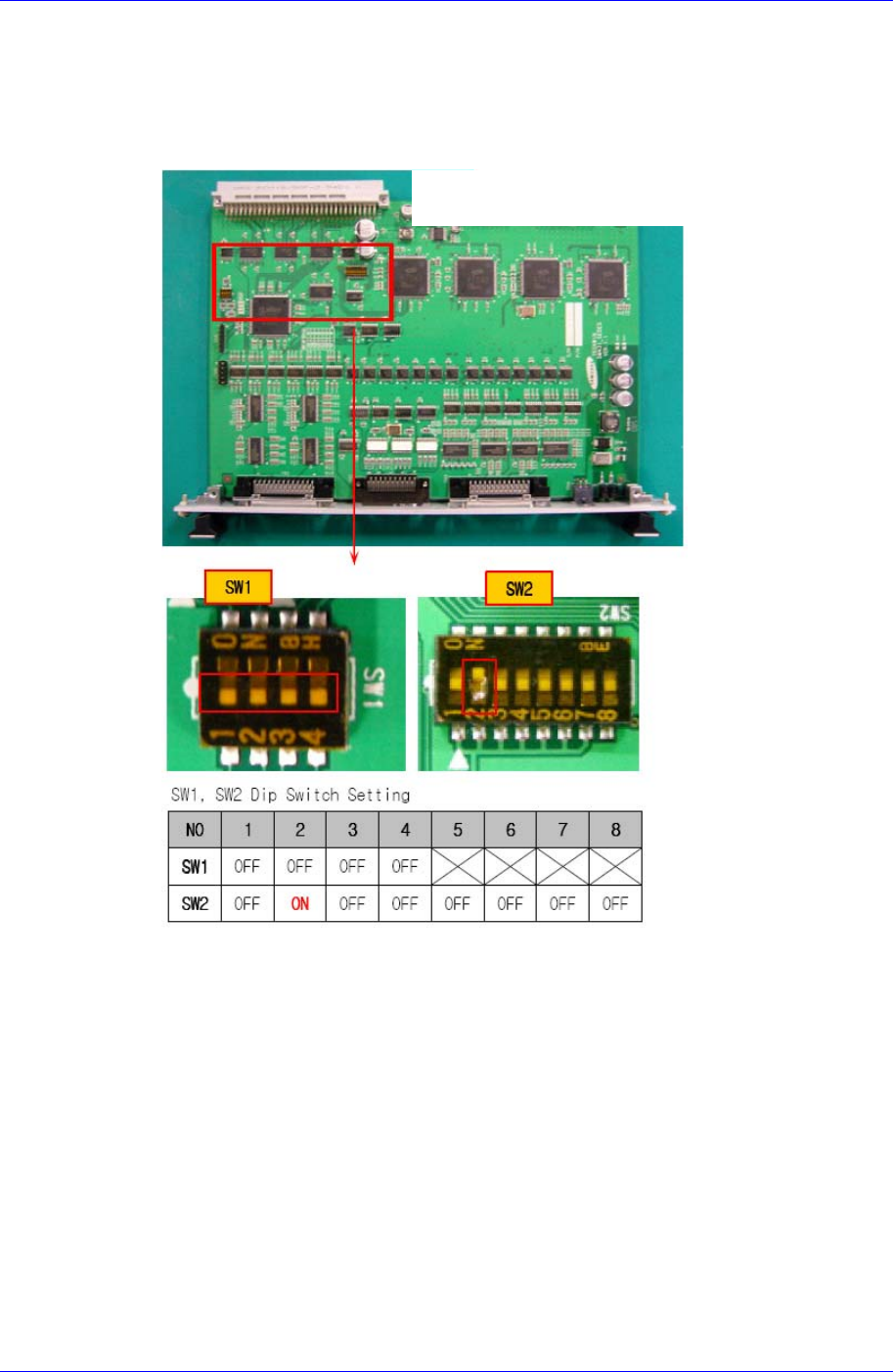

2. 组装SM431 SEDES Board之前,请确认Dip Swith Setting的状态。
3. 参考“13.3.4.1 VME
部
Board
连接器连接
(Page 13-3)”把Board组装在对应的位
置后连接连接器。
4. 请参考“13.3.4.2 Cable Tie
作业
(Page 13-3)”执行Cable Tie作业。
5. 打开设备正面的总开关后,确认设备是否正常运行。
更换基板时请确认 的铝焊是否正常。
(短路与否)

Board
13-15
13.3.4.7. SM431 Step Board 替换次序
1. 请执行“13.3.4.3 MVME3100/ PMC NVRAM Board (Page13-3)”的 No.1 ~ No.4步
骤。

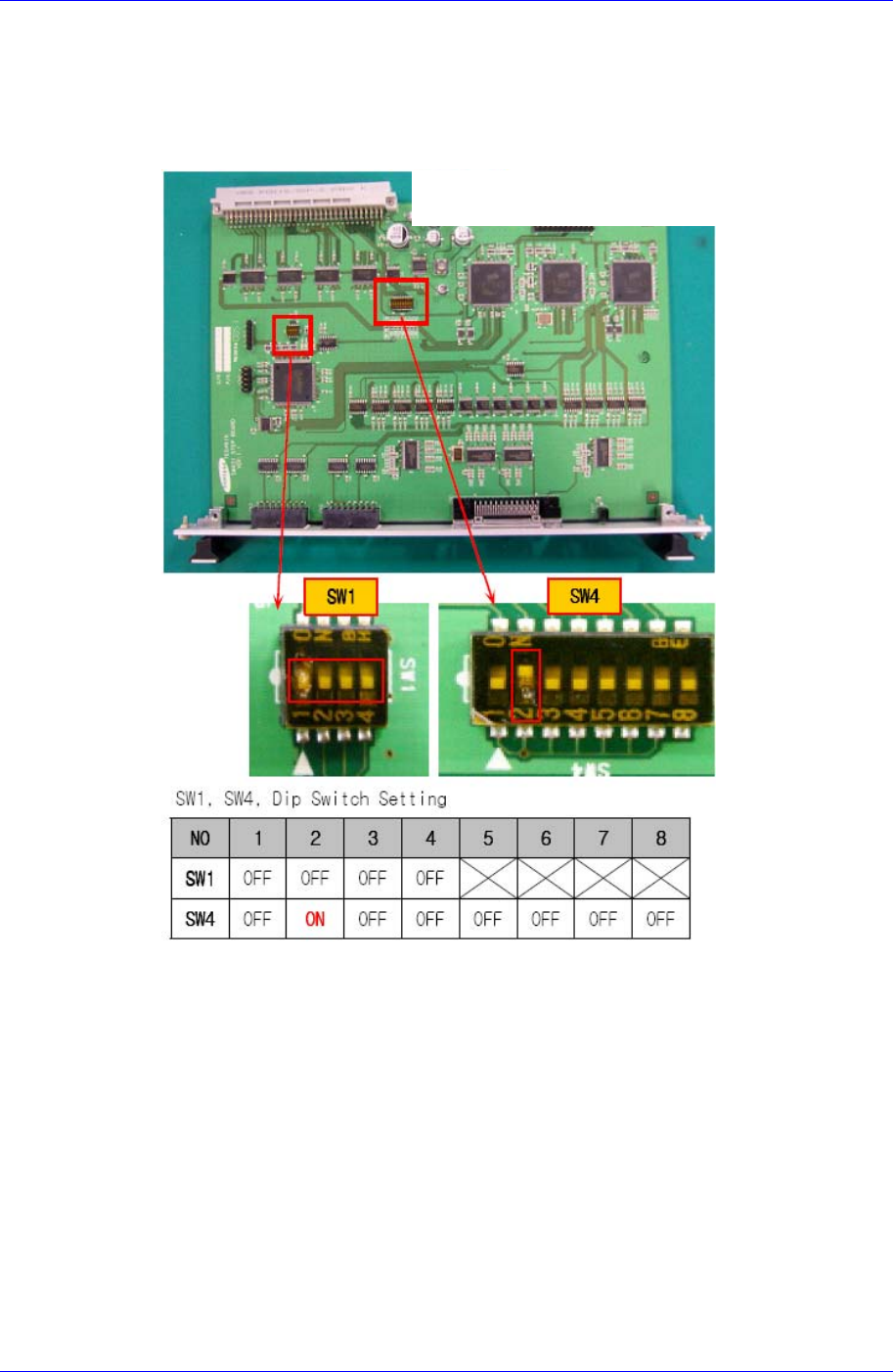

2. 组装SM431 Step Board之前,请确认Dip Swith Setting的状态。
3. 参考“13.3.4.1 VME
部
Board
连接器连接
(Page 13-3)”把Board组装在对应的位
置后连接连接器。
4. 请参考“13.3.4.2 Cable Tie
作业
(Page 13-3)”执行Cable Tie作业。
5. 打开设备正面的总开关后,确认设备是否正常运行。
更换基板时请确认 的铝焊是否正常。
(短路与否)

Samsung Component Placer SM431 Service Manual
13-16
13.4. Head I/F Board
13.4.1. Head I/F Board 代表替换事例
Head I/F Board不良
13.4.2. 必要工具
Spanner
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
13.4.3. Head I/F Board 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后,关闭设备前面的Main Switch。

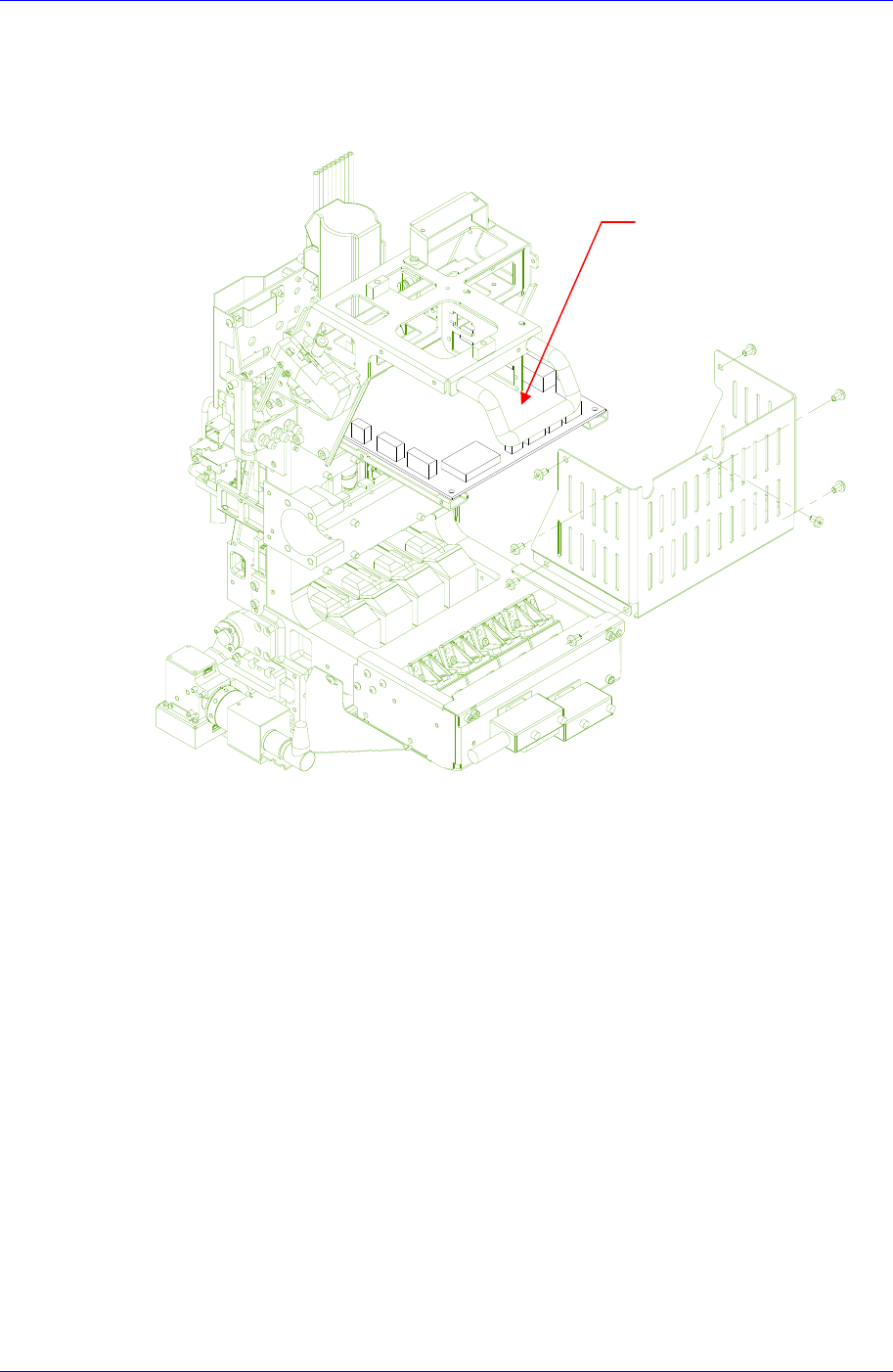

CAN Head I/F Board
