Samsung Component Placer SM431 Service Manual 13-18 HEAD I/F Board Cable 的配线 正面基准右侧面的配线 正面基准左侧面的配线
Board
13-17
3. 为了拆卸Side 照明Board的电线 ， 拧开下图中的固定螺丝(M2.5-4个)后拆卸
Head Top Cover
4. 先拆卸连接在Board的连接器后，拧开固定Board的固定螺丝拆卸Board。
5. 更换Board后按拆卸的逆序进行组装。

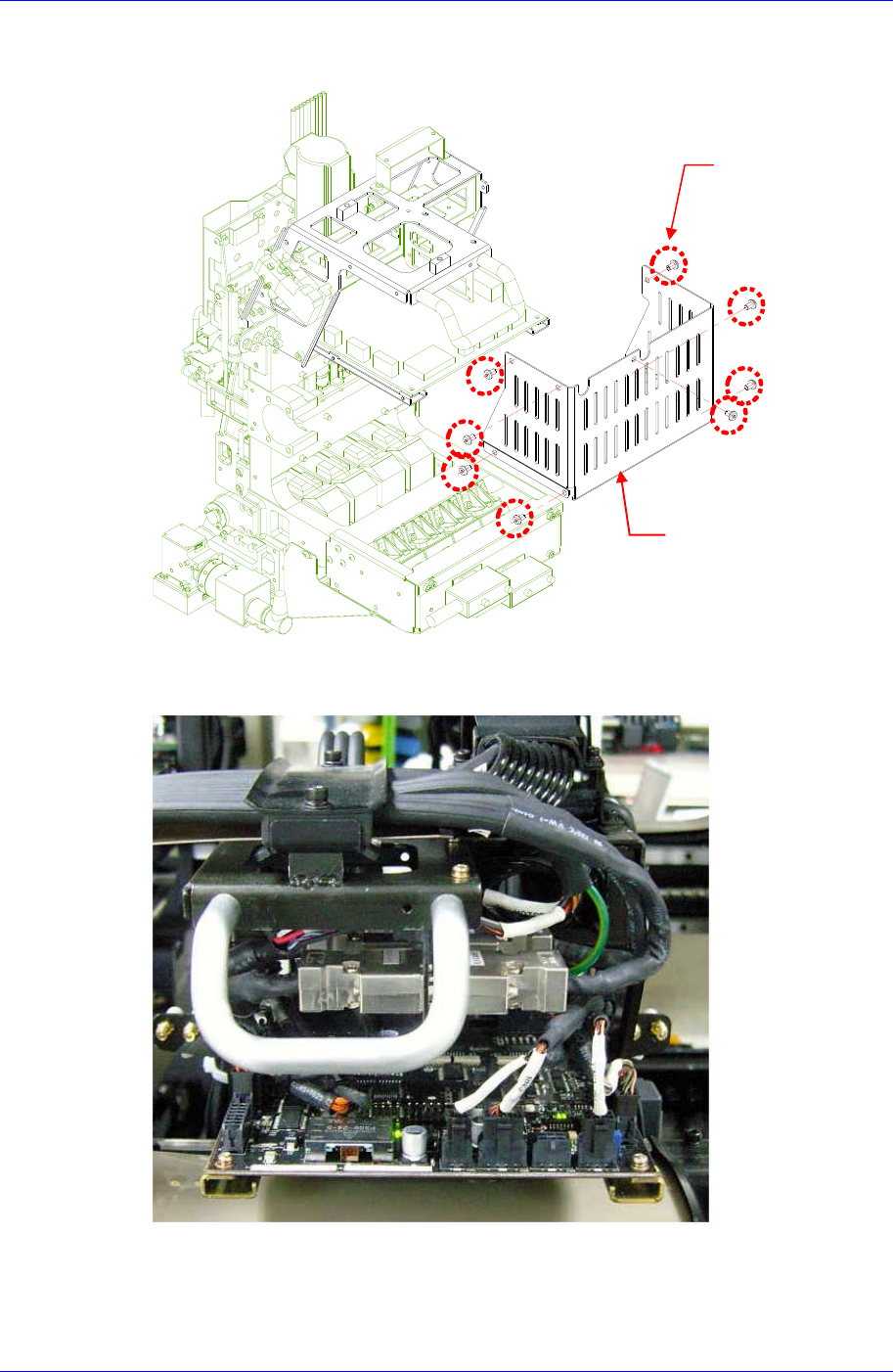

Head Rear Cover
Fixing Bolts(M3**)
Head Rear Cover
Samsung Component Placer SM431 Service Manual
13-18
HEAD I/F Board Cable的配线
正面基准右侧面的配线
正面基准左侧面的配线
Board
13-19
HEAD I/F Board Ass’y Wiring Diagram
