Samsung Component Placer SM431 Service Manual 13-20 13.4.3.1. Head Z-Axis AMP & SEDES SLA VE Board 更换步骤 1. 拧开下图的固定螺丝后拆卸 Cover 。 2. 拆卸对应 Board 的连接器。 3. 左侧图中拧开对应 AMP Board 的固定螺丝后，按右图的模块为单位进行更换。 4. 拧开下图的固定螺丝（ 4-M3*6 ）后…

Board

13-19

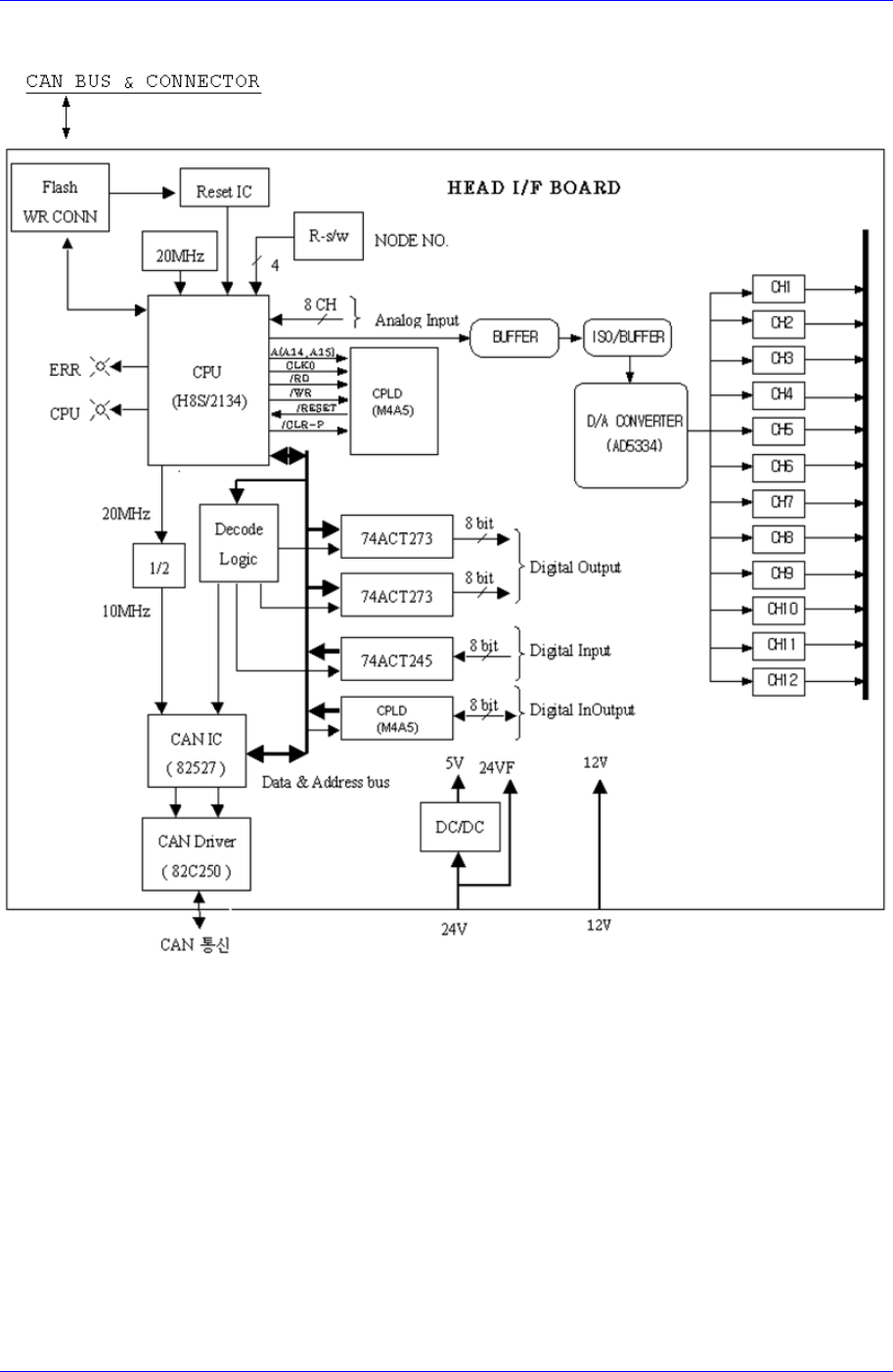

HEAD I/F Board Ass’y Wiring Diagram

Samsung Component Placer SM431 Service Manual

13-20

13.4.3.1. Head Z-Axis AMP & SEDES SLAVE Board更换步骤

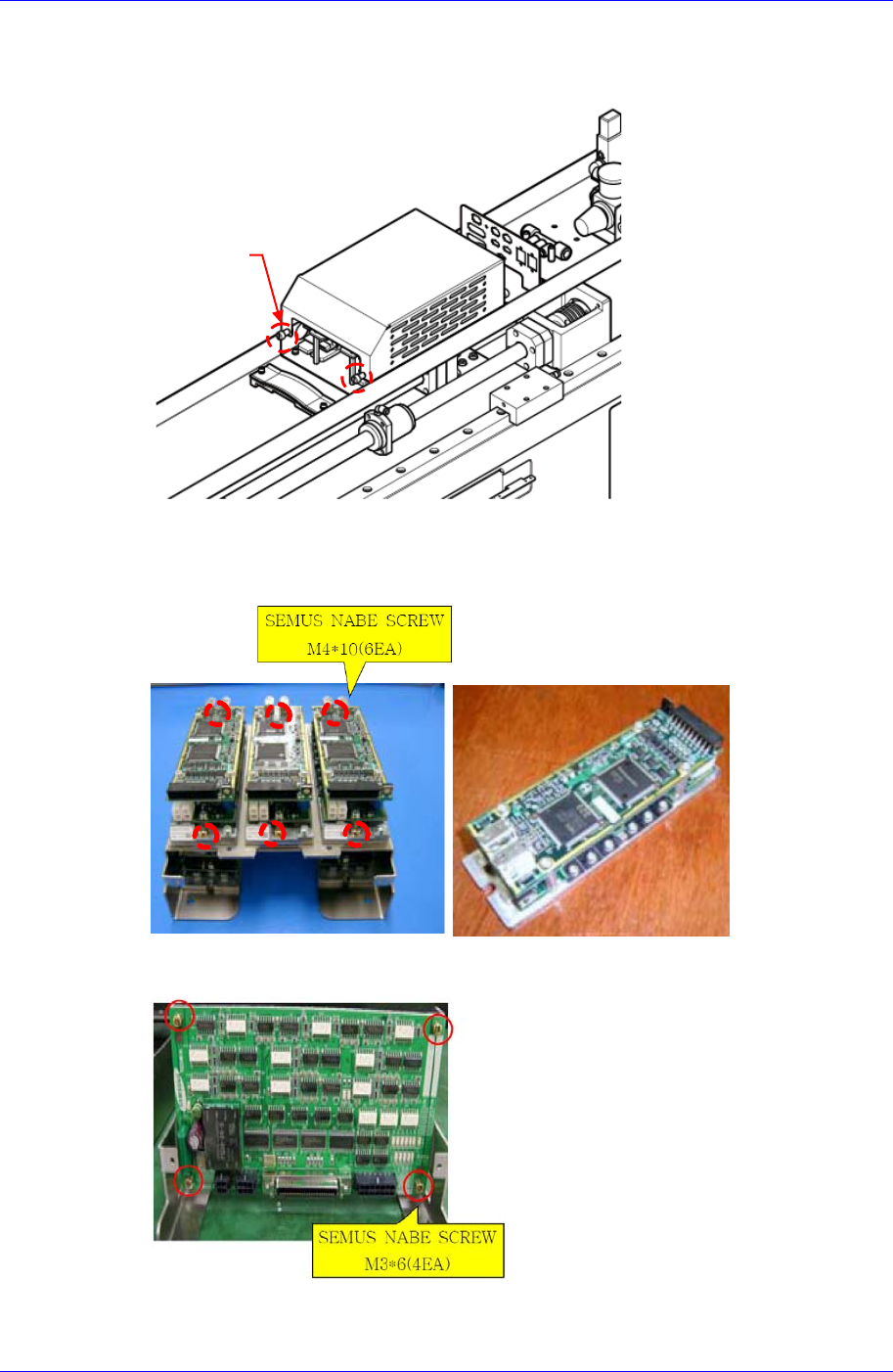

1. 拧开下图的固定螺丝后拆卸Cover。

2. 拆卸对应Board的连接器。

3. 左侧图中拧开对应AMP Board的固定螺丝后，按右图的模块为单位进行更换。

4. 拧开下图的固定螺丝（4-M3*6）后拆卸SEDES SLAVE Board。

5. 参考下图组装AMP Board的电线。

圆头螺丝

Board

13-21

① Z Driver PW Jumper的连接器

② ID设置

③ 组装CMD & Power Cable

6. 组装时为拆卸的倒序。
