Boar d 13-23 2. 利用十字形螺丝刀 (+) 拧开固定设备背面 Cover 的固定螺丝 (4-M5*30 后拆卸 Cover 。 3. 用十字形螺丝刀（ + ）拧开设备背 面右侧固定 Cover 的固定螺丝后，拆卸左侧的 Cover . 。 圆头螺丝 (4-M5*15) Rear Front Conveyor Step Diver 圆头螺丝 (4-M5*15)
Samsung Component Placer SM431 Service Manual
13-22

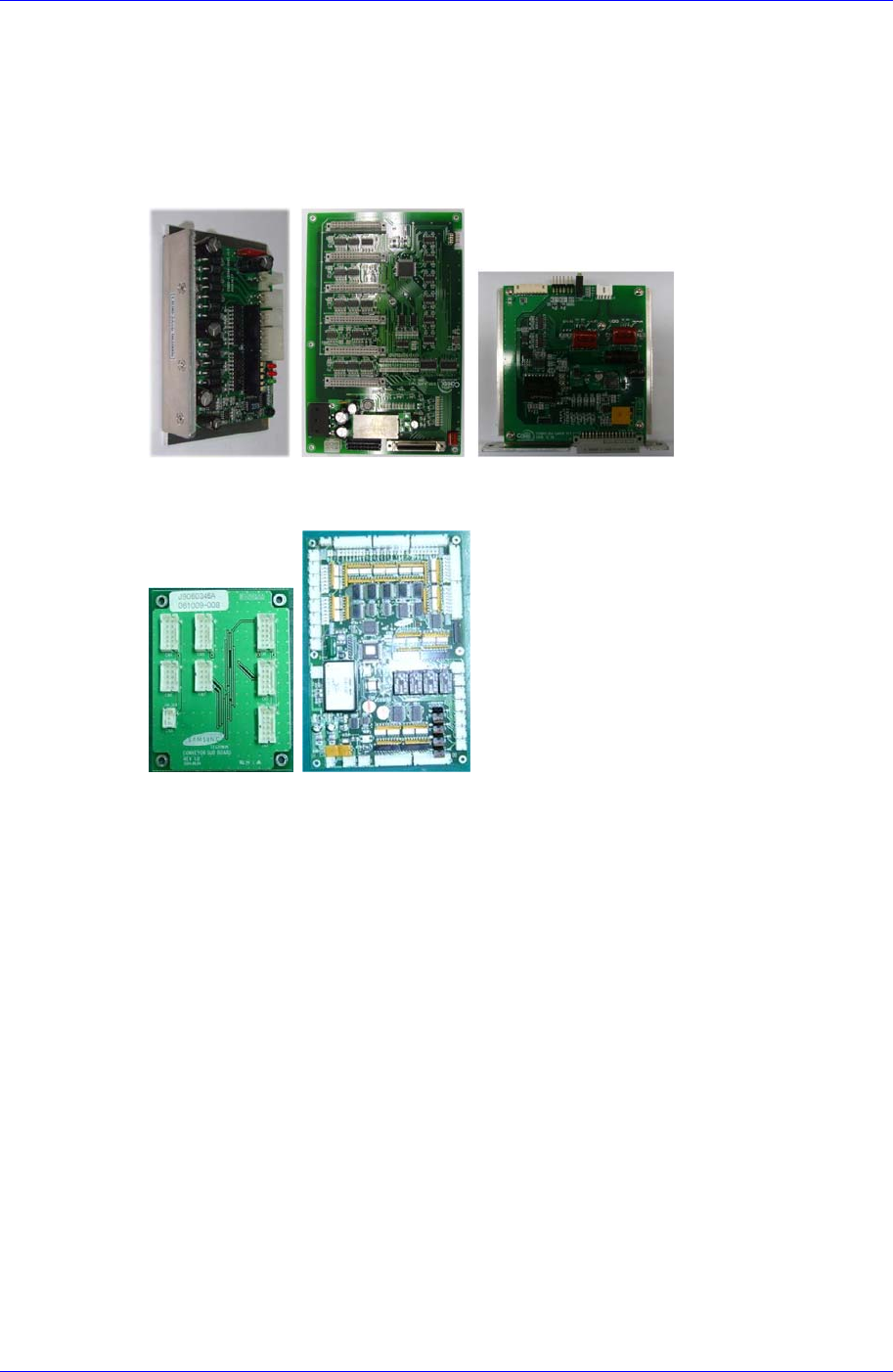

13.5. Conveyor Module Board
13.5.1. Conveyor Module Board
Step Motor Driver
Conveyor Step Slave
Conveyor Step Driver
CAN Conveyor Board
Conveyor Sub I/F Board
13.5.2. 必要工具
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
13.5.3. Conveyor Module Board
13.5.3.1. Conveyor Step Driver 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
Board
13-23

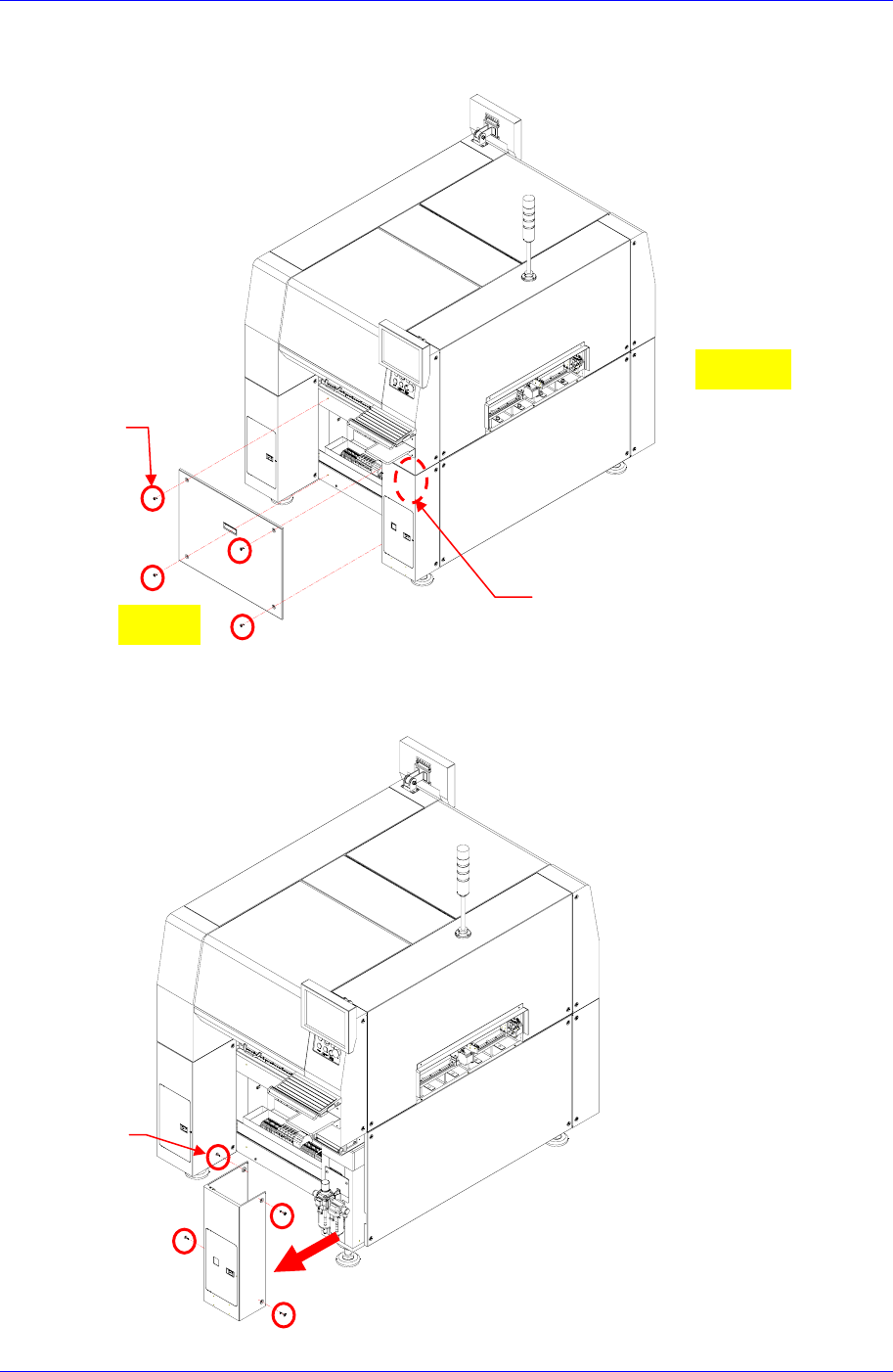

2. 利用十字形螺丝刀(+)拧开固定设备背面Cover的固定螺丝(4-M5*30后拆卸
Cover。
3. 用十字形螺丝刀（+）拧开设备背面右侧固定Cover的固定螺丝后，拆卸左侧的
Cover.。
圆头螺丝
(4-M5*15)
Rear
Front
Conveyor Step Diver
圆头螺丝
(4-M5*15)
Samsung Component Placer SM431 Service Manual
13-24

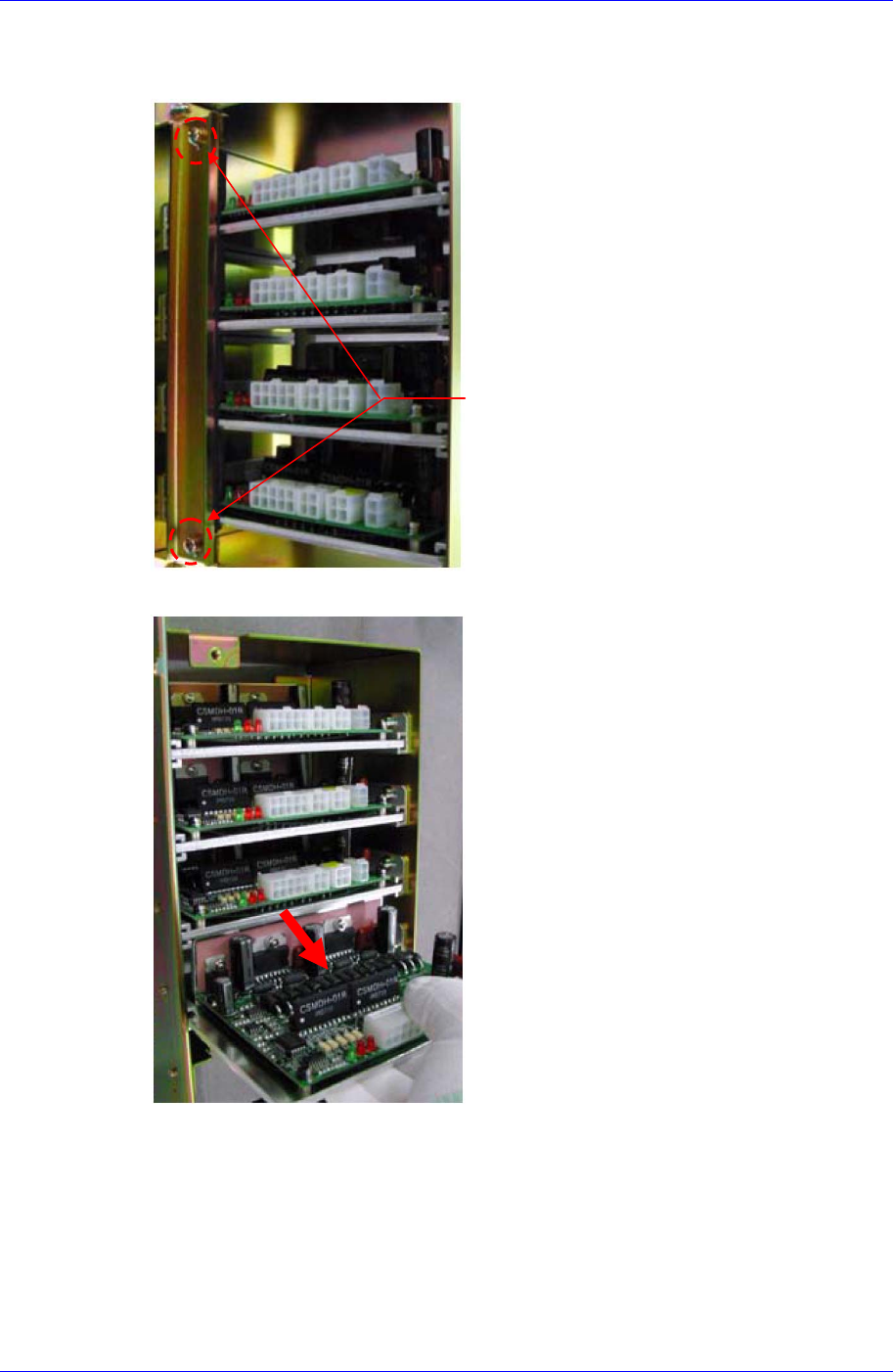

4. 拆卸连接在Board的电线。
5. 拧开下图的固定螺丝（2-M4*8）后拆卸Bracket。
6. 如下图拆卸对应的Board。
7. 更换对应Board后按拆卸的逆序进行组装。
8. 打开设备前面的Main Switch后检测Feeder Base的输入及输出，确认是否正
常。
圆头螺丝(2-M4*8)
