Samsung Component Placer SM431 Service Manual 13-26 4. 拆卸连接在 Board 的电线。 5. 参考下图把 Board 组装到相应的位 置。 6. 更换对应 Board 后按拆卸的逆序进行 组装。 7. 打开设备前面的 Main Switch 后检测 Feeder Base 的输入及输出，确认是否正 常。
Board
13-25

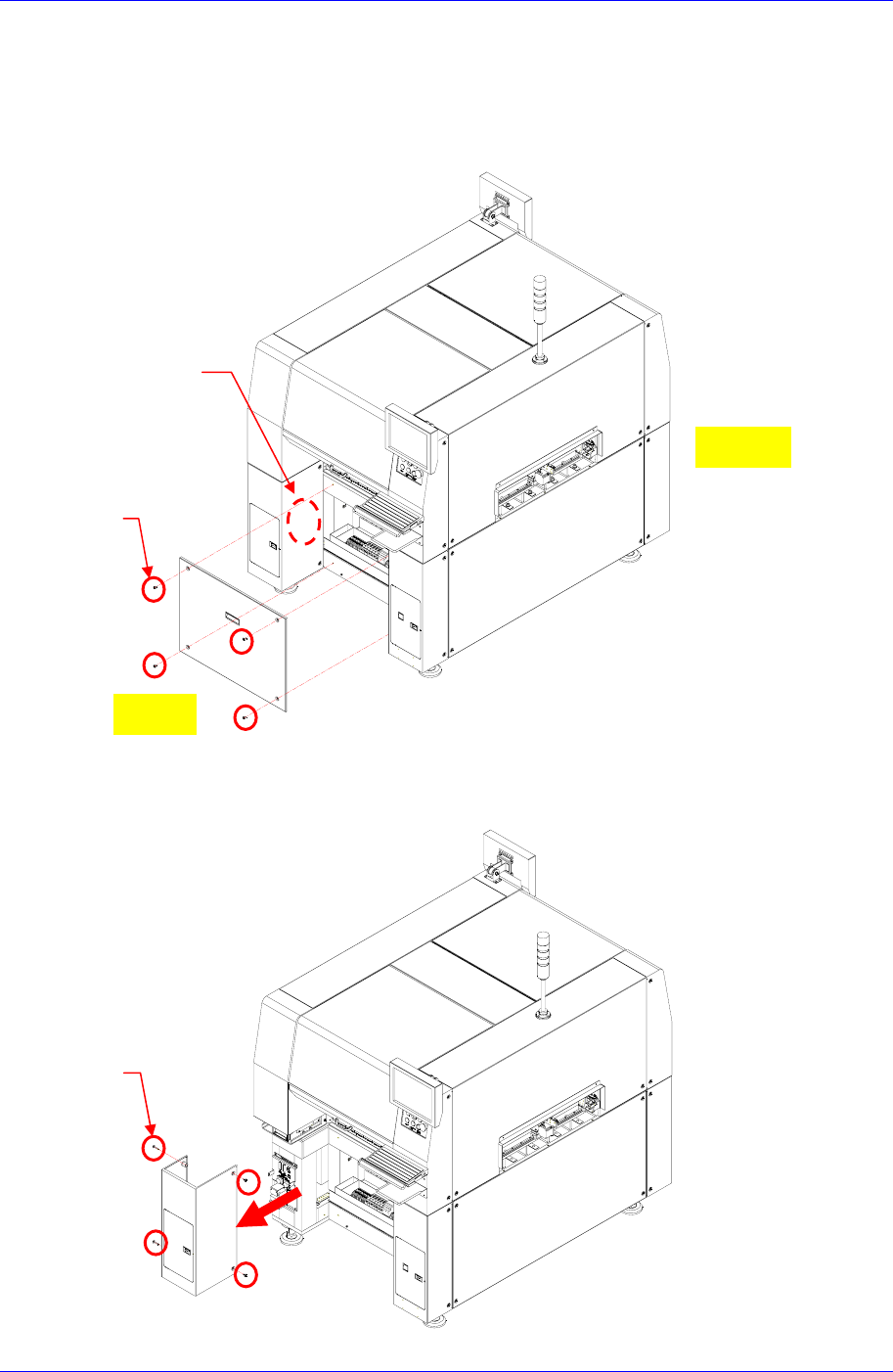

13.5.3.2. Conveyor Step Slave & Driver 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 利用十字形螺丝刀(+)拧开固定设备背面Cover的固定螺丝（4-M5*30）后拆卸
Cover。
3. 用十字形螺丝刀（+）拧开设备背面左侧Cover的固定螺丝（4-M5*15）后拆卸
左侧Cover。
圆头螺丝
(4-M5*15)
Rear
Front
Conveyor Step Slave
& Driver
圆头螺丝
(4-M5*15)
Samsung Component Placer SM431 Service Manual
13-26

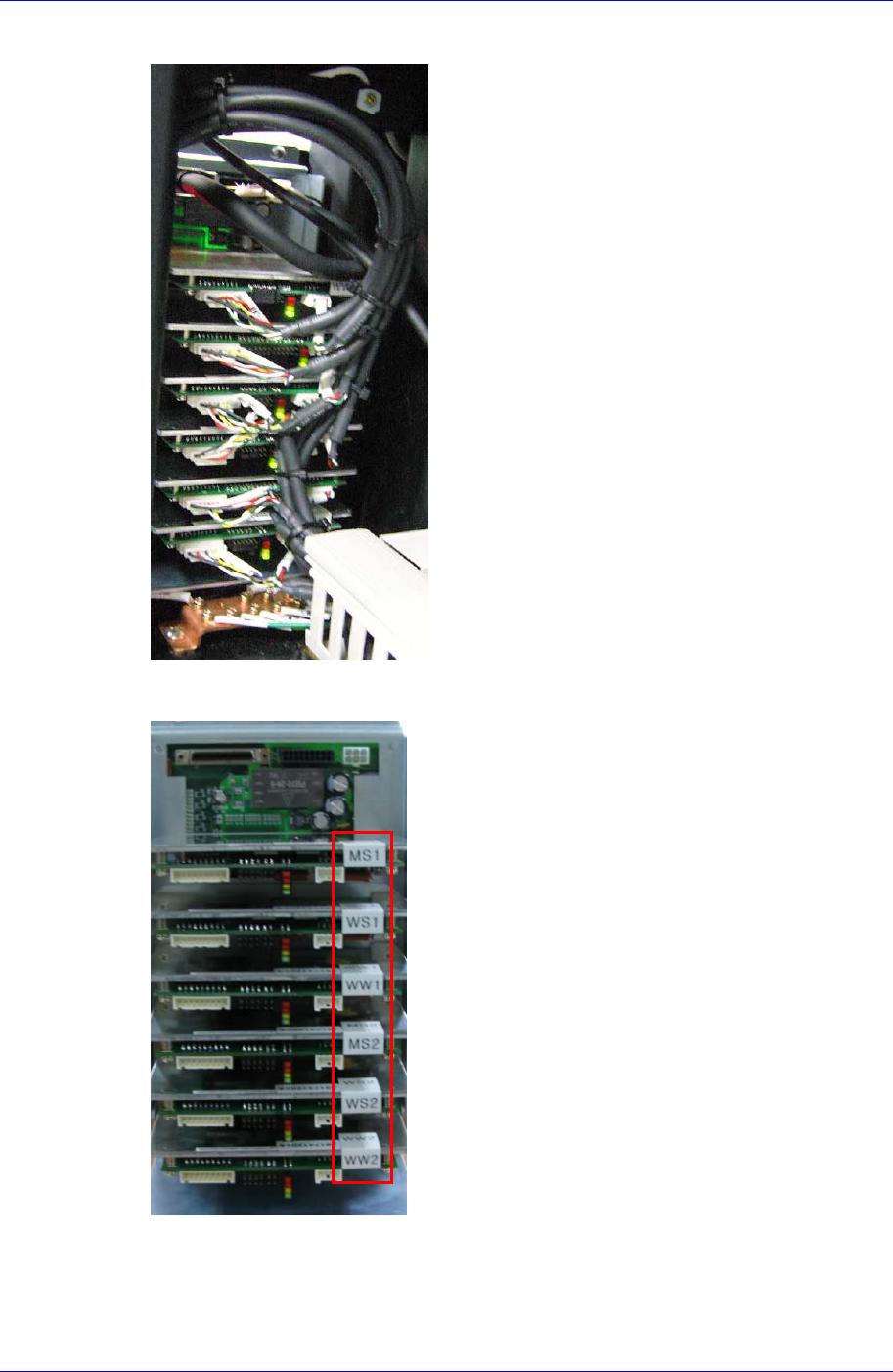

4. 拆卸连接在Board的电线。
5. 参考下图把Board组装到相应的位置。
6. 更换对应Board后按拆卸的逆序进行组装。
7. 打开设备前面的Main Switch后检测Feeder Base的输入及输出，确认是否正
常。
Board
13-27

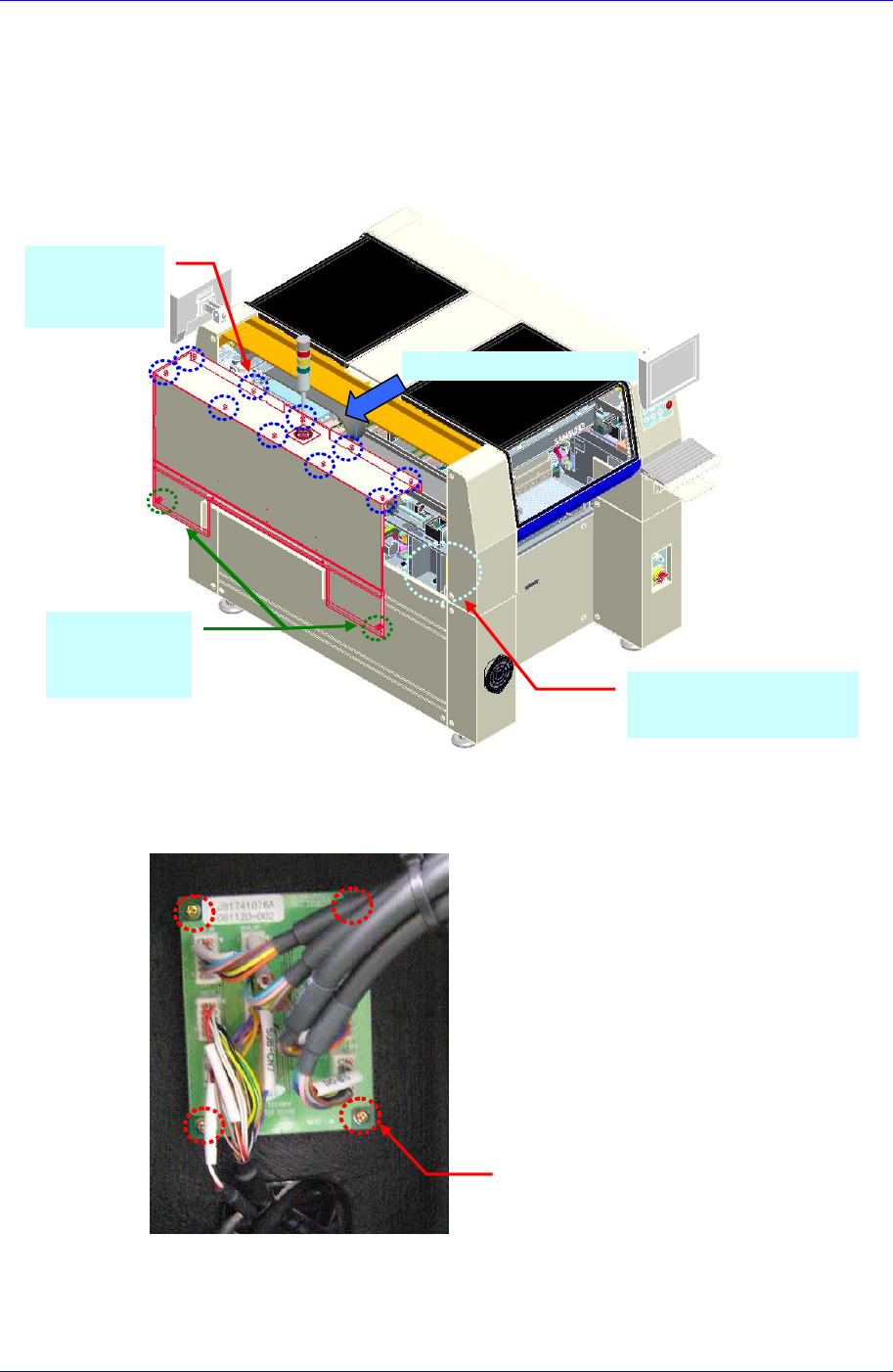

13.5.3.3. Conveyor Sub I/F Board & CAN Conveyor Board 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 拆卸Tower Lamp的连接器。
3. 为了拆卸X轴马达，用十字形螺丝刀（+）拧开固定设备正面基准左侧上端
Cover的固定螺丝（外部2个，内部10个）后，拆卸Cover。
4. 拆卸连接在Board的连接器后用十字形螺丝刀（+）拧开固定Board的固定螺丝
后进行拆卸并更换。
Internal Fixing
Screws
(10EA)
Internal Fixing
Screws
(2EA)
Cover Removal Direction
Conveyor Sub I/F Board
& CAN Conveyor Board
圆头螺丝
