Boar d 13-29 13.6. Feeder Control & EXT Board 13.6.1. Feeder Control & EXT Board Feeder Control Board Feeder Input EXT Board 13.6.2. 必要工具 扳手 十字 十字形 (+) 螺丝刀 , 一字 一字形 (-) 螺丝刀 T W rench or Hex W rench 13.6…
Samsung Component Placer SM431 Service Manual
13-28
5. 拆卸连接在Board的连接器后用十字形螺丝刀（+）拧开固定Board的固定螺丝
后进行拆卸并更换。
6. 更换Board后按拆卸的逆序进行组装。
7. 打开设备前面的Main Switch后确认设备是否正常起动。
Board
13-29

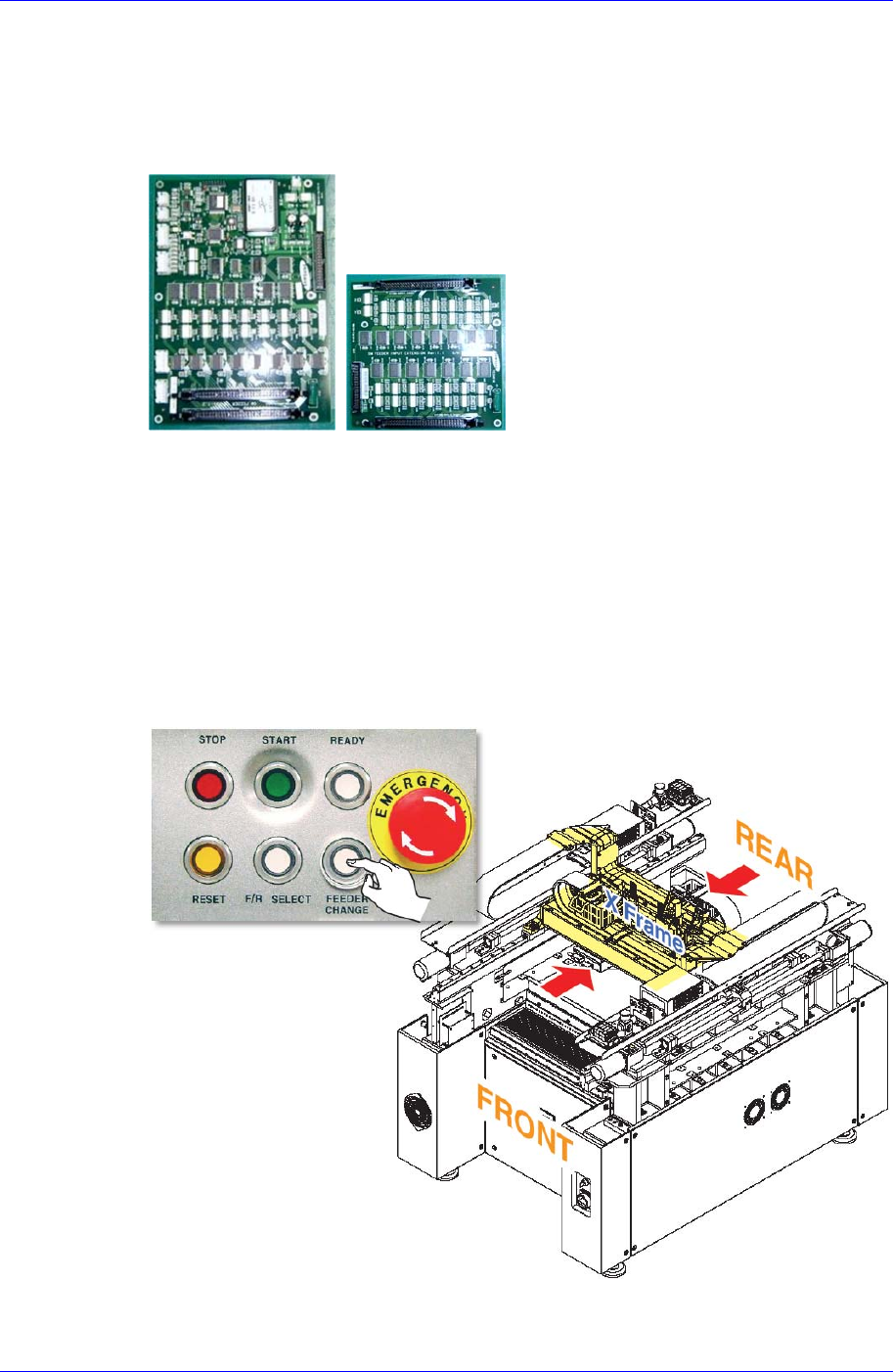

13.6. Feeder Control & EXT Board
13.6.1. Feeder Control & EXT Board
Feeder Control Board
Feeder Input EXT Board
13.6.2. 必要工具
扳手
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
13.6.3. Feeder Control & EXT Board 替换次序
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 正常关闭PC后关闭设备前面的Main Switch，再关掉空气阀。
Samsung Component Placer SM431 Service Manual
13-30

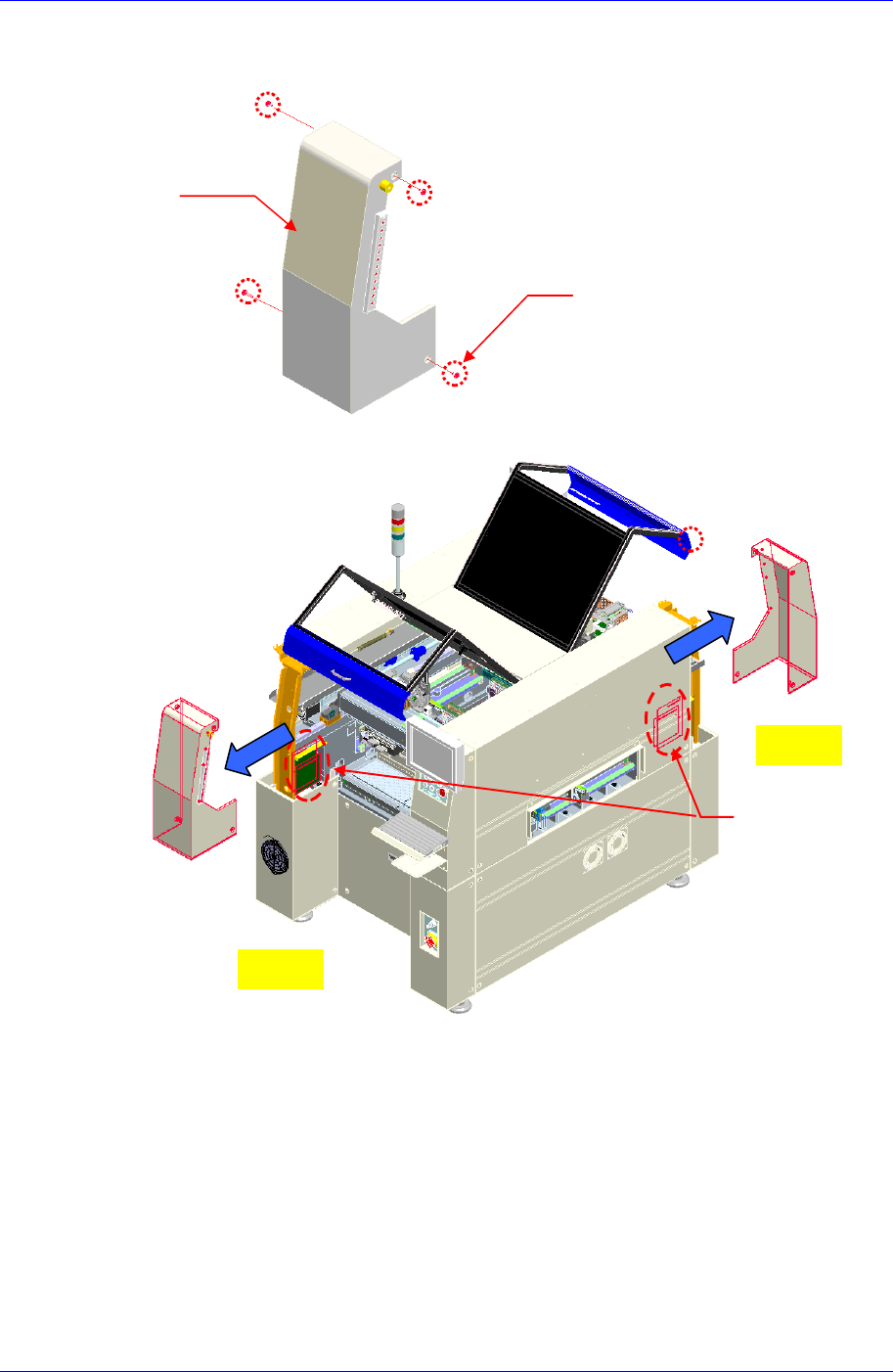

3. 为了拆卸连接在Feeder Contol Board的电线，请用十字形螺丝刀（+）拧开下
图中固定Upper Cover的4个固定螺丝后把Upper Cover按箭头方向进行拆卸。
圆头螺丝
Upper Cover
Feeder Control
Board
Front
Rear
