Boar d 13-35 2. 利用十字形螺丝刀 (+) 拧开固定设备背面 Cover 的固定螺丝 （ 4-M5*30 ）后 拆 卸 Cover 。 3. 拆卸对应 Board 的连接器。 4. 拧开 Safety Control Board 的 4 个固定螺丝后进行拆卸。 圆头螺丝 (4-M5*15) Rear Front Safety Control & Operation Board 圆头螺丝 (4EA)
Samsung Component Placer SM431 Service Manual
13-34
13.8. Safety Control & Operation Board
13.8.1. Safety Control & Operation Board

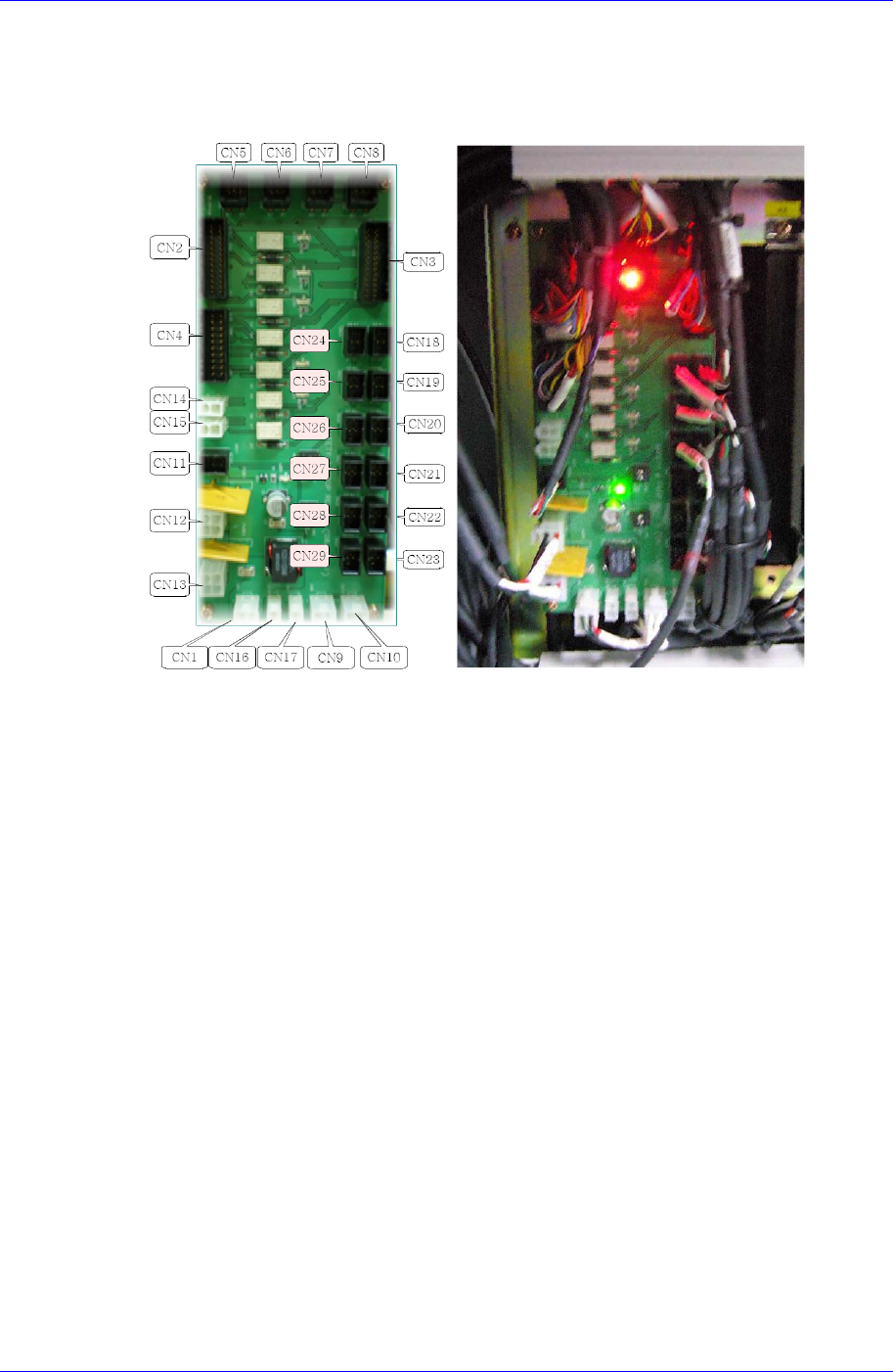

Safety Control & Operation Board
13.8.2. 必要工具
扳手
十字 十字形(+) 螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
13.8.3. Safety Control & Operation Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。
Board
13-35

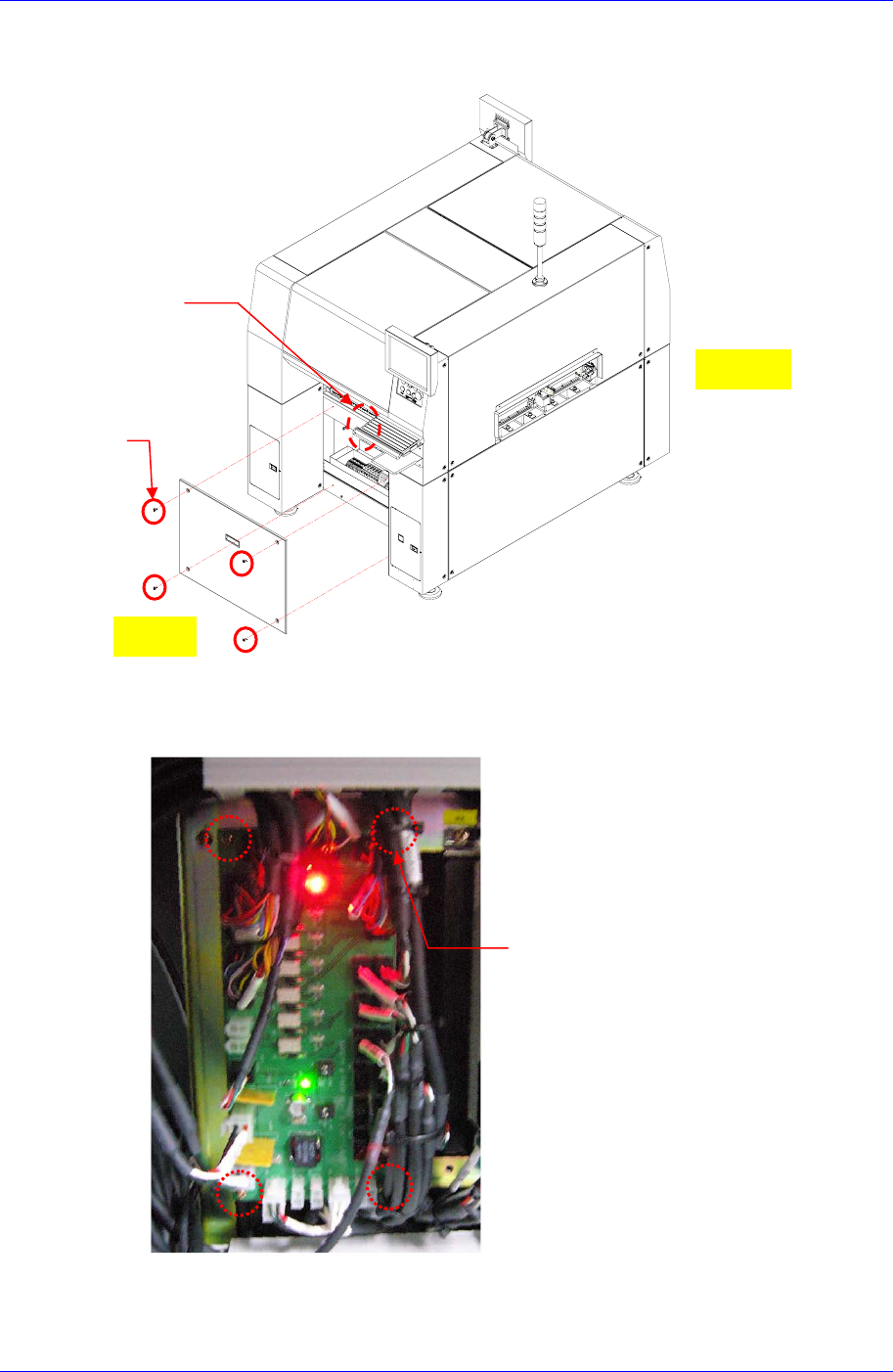

2. 利用十字形螺丝刀(+)拧开固定设备背面Cover的固定螺丝 （ 4-M5*30 ）后拆卸
Cover。
3. 拆卸对应Board的连接器。
4. 拧开Safety Control Board的4个固定螺丝后进行拆卸。
圆头螺丝
(4-M5*15)
Rear
Front
Safety Control &
Operation Board
圆头螺丝(4EA)
Samsung Component Placer SM431 Service Manual
13-36

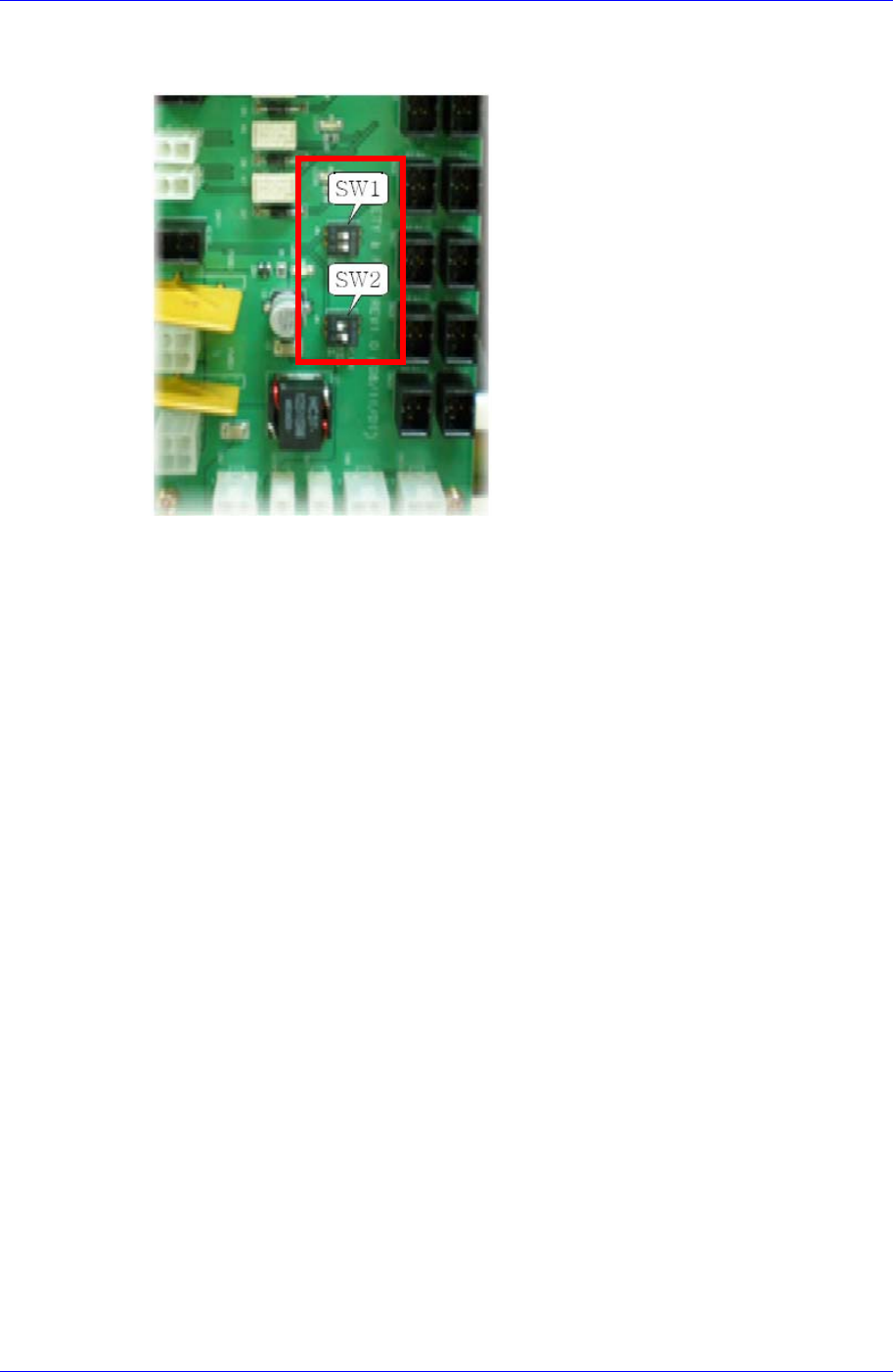

5. 组装时，请确认下图的SW1号是否都处于ON状态，SW2号的1号处于OFF、2号
处于ON的状态。
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后确认设备是否正常起动。
