Samsung Component Placer SM431 Service Manual 2-4 5. 请参考下图变压器的输入电源设 置成符合现场的供应电压 。 T ransformer 固定螺丝 ( 4-M5*30 ) Fr ont Rear
设备安装操作步骤
2-3
9. 请清除输送机入口及出口shuttle固定用cable tie。
10. 请清除backup table固定用plate。
2.1.3. Power Connection
2.1.3.1. Power Connection Sequence
1. 请利用温度计确认设备安装现场的温度.
(建议温度 (24 ± 4 C))
允许范围: 10 C ~ 35 C
2. 请确认安装现场的供给电压.
Ex. 3 phases 220V, Option (3 phases 200, 208, 220, 240, 380, 415V)
3. 确认安装现场的供给电源后，利用万用表(Digital Multimeter)确认测定的电压值
是否正常. AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±
28V 适用于6种电压值。

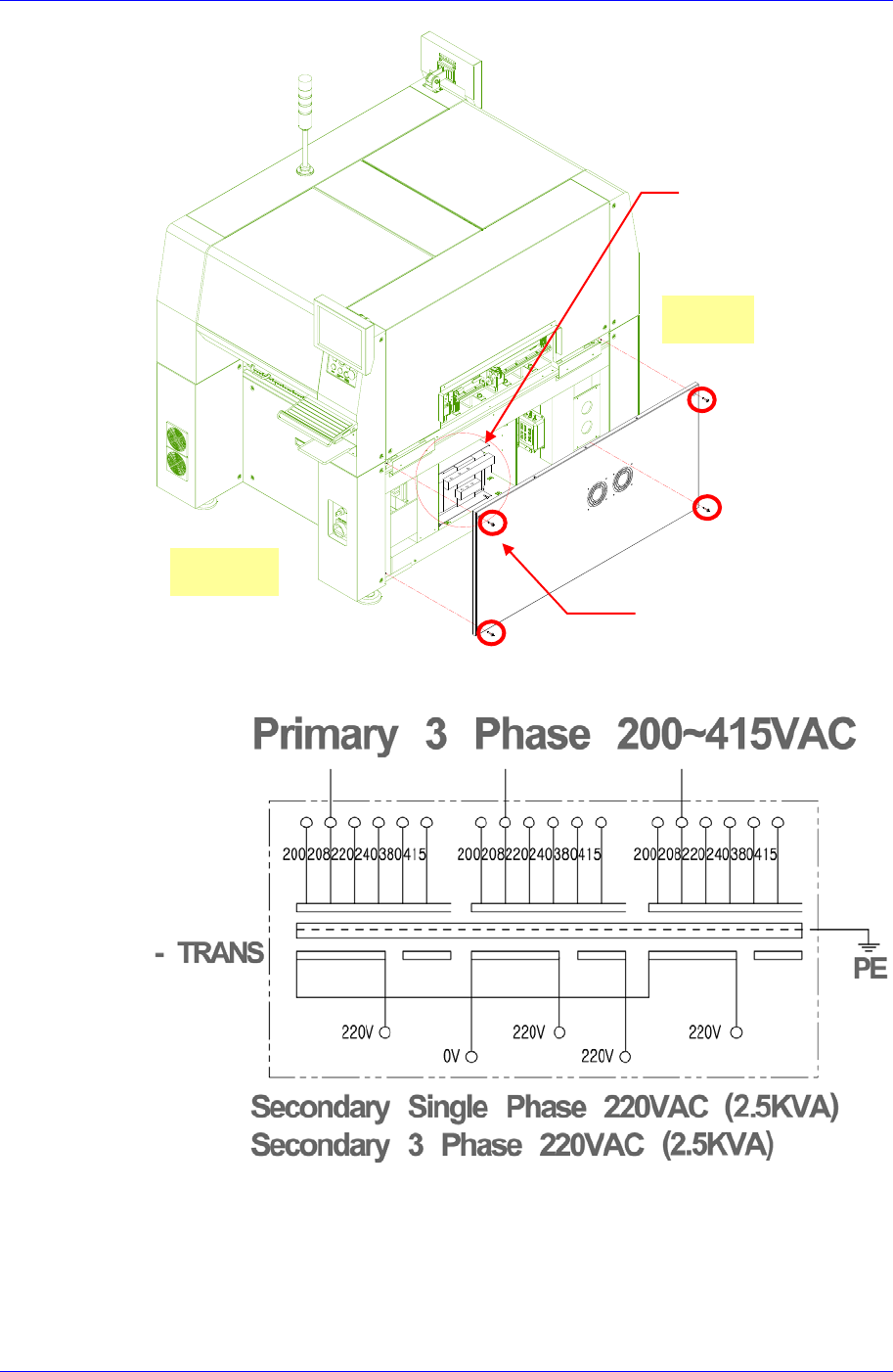

4. 用十字形螺丝刀(+)拧开正面基准设备右侧Cover的固定螺丝（4-M5*30）后，
拆卸Cover。(购买公司没有提前订货的情况下，设备销售基准。(基本设置状态
为3相220V)

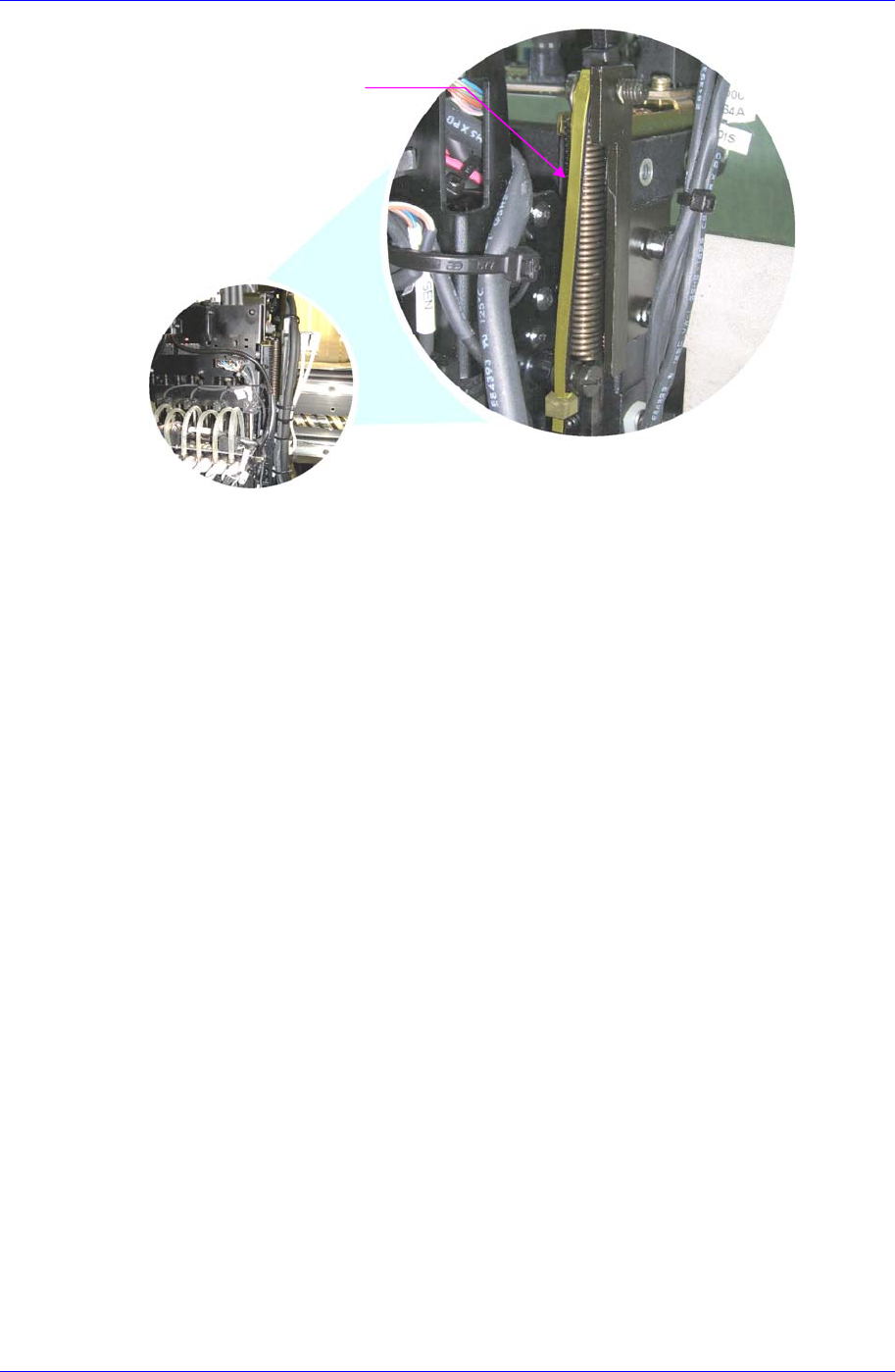

Moving Head
Assembly固定用
cable tie
Samsung Component Placer SM431 Service Manual
2-4

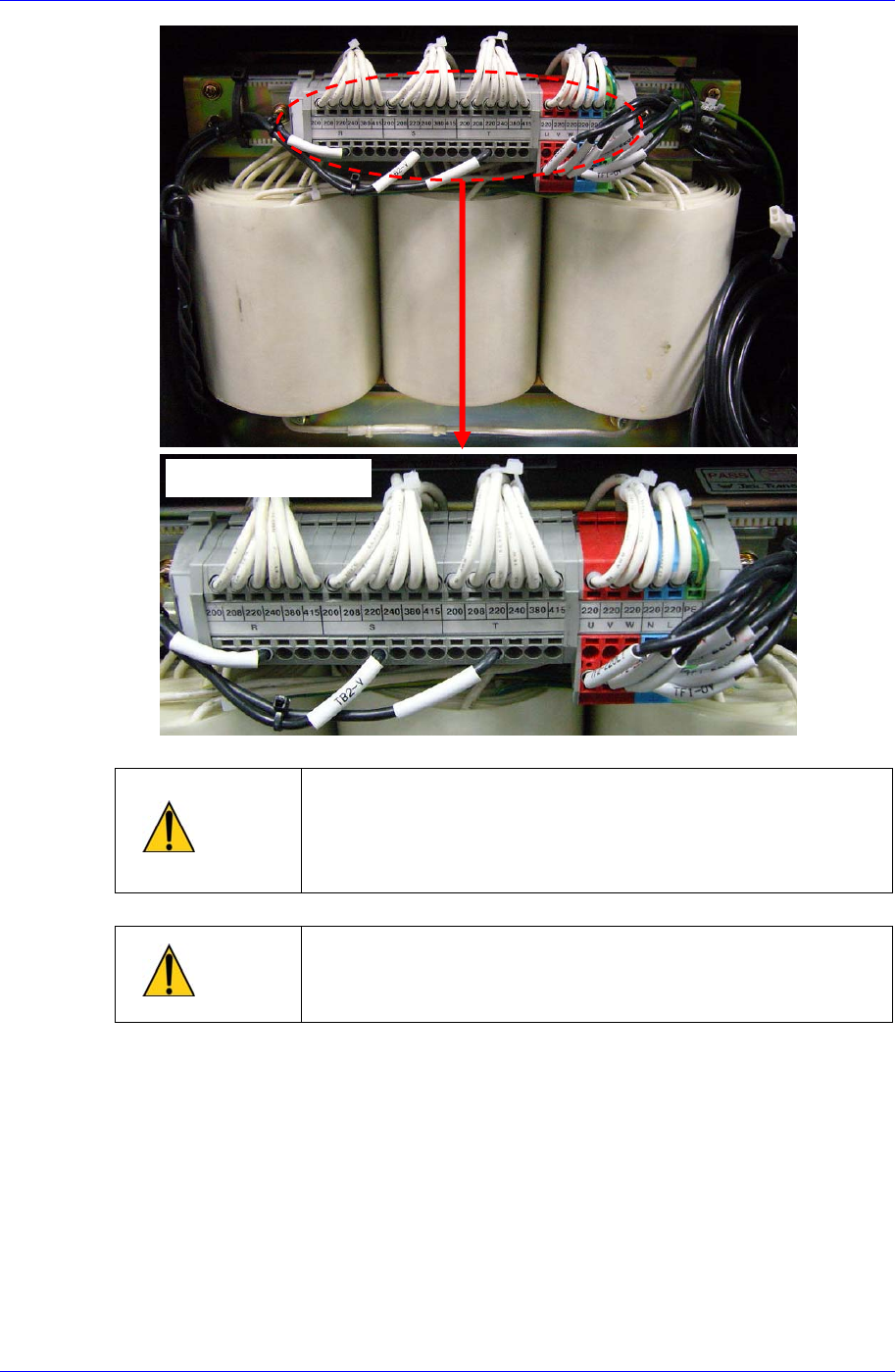

5. 请参考下图变压器的输入电源设置成符合现场的供应电压。
Transformer
固定螺丝
(
4-M5*30
)
Front
Rear
设备安装操作步骤
2-5
警 告
变更变压器输入电压时，请同时变更设备电源标签上的电
压，使两者保持一致。否则，因输入电压不符，导致设备损
伤. 此时， S/N 印章上使用墨笔标记电源。确认前后面应
急开关是否断开，前后门是否已关闭
警 告
如果变压器的内存选项上没有当地的电压值，将其设定为比
当地电压高一个档的电压值。（比如，当地电压为3相400V
的话，将变压器内的电压选项设定为415V）
6. 设置完变压器的选压后，将其组装好（组装是按拆卸的反顺序）。此后的过程
请参照”2.1.4.2 Stand Alone(
单品
) Installation procedure“
。
基本设置3相220V
