Samsung Component Placer SM431 Service Manual
2-6
2.1.4. 设备安装
2.1.4.1. 必要工具
水平仪的选择
Specification:比0.02mm/m更精密的水平仪
水平仪 (Leveler) 的精密度为0.02mm/m，使用长度100mm的便可容易测定。
水平仪block 2 set
标准用扳手2个
游标卡尺
注 意
必须使用被检验的水平仪(Leveler)，检验周期为1年。
2.1.4.2. Stand Alone(单品) Installation procedure
1. 在in-line安装情况下 ， 应调整Foot使其与前道工序和后道工序设备的传送装置
(Conveyor)s的高度一致。设备间的基准面左、右统一为0.5mm以内。调整高度
前请除去前后面盖子。

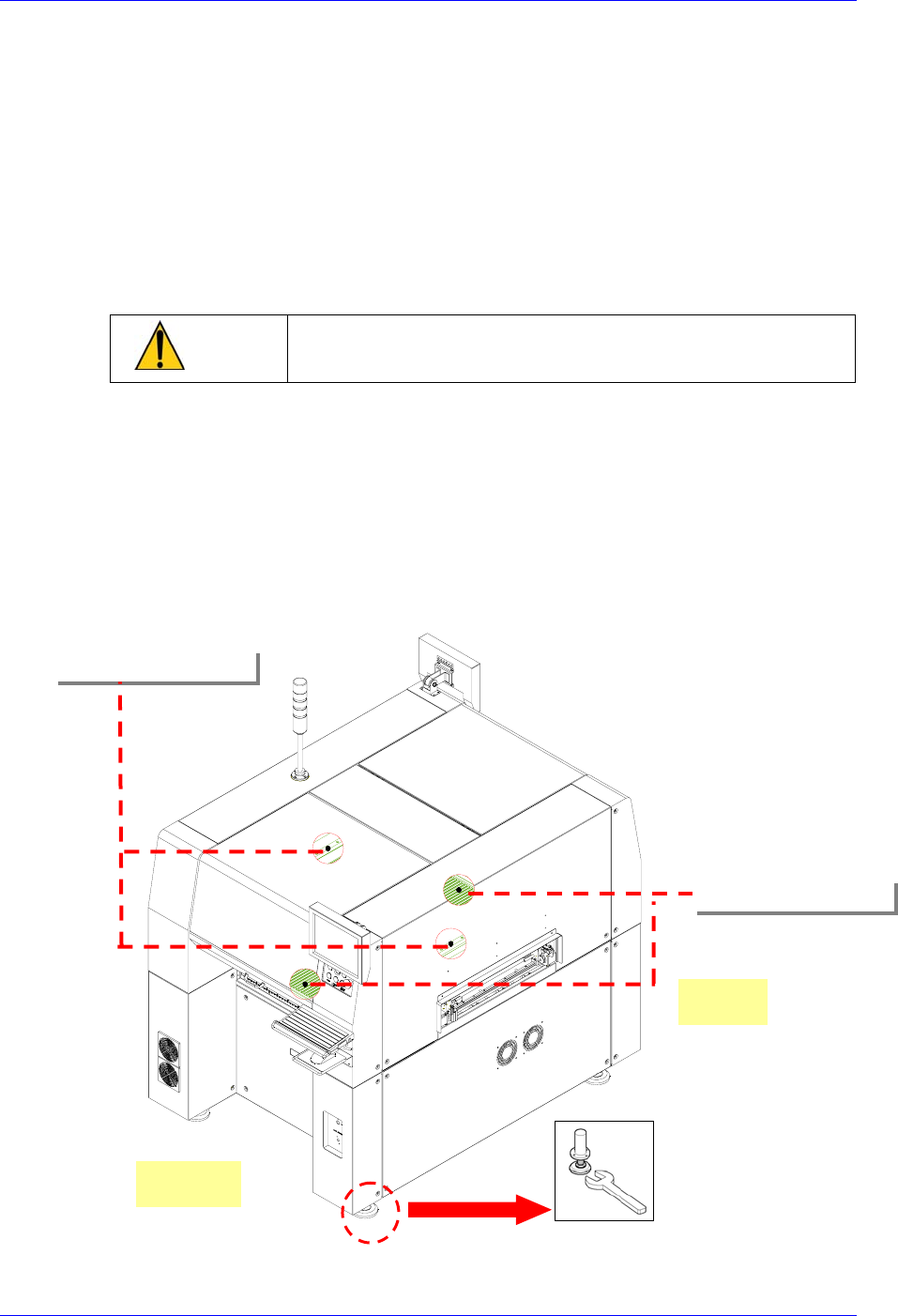

2. 设备的基准LEVEL为离 PCB表面（也就是 传送装置(Conveyor)表面）EL+900
mm 和 950mm（基于欧洲标准，CE），然而根据地面条件(slope), 可以允许
±15mm偏差。
Y方向水平仪位置
X方向水平仪位置
Front
Rear
设备安装操作步骤
2-7

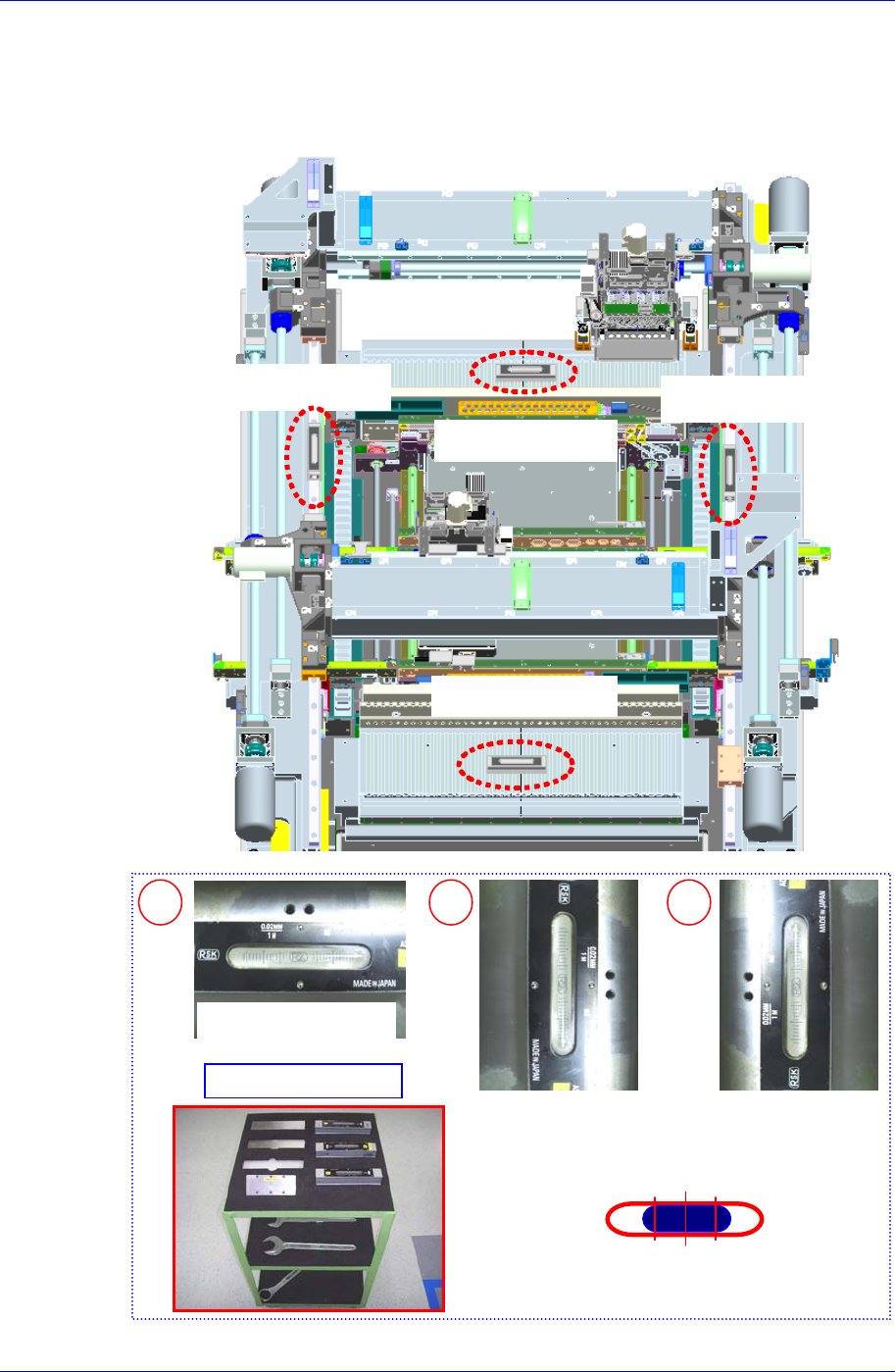

3. Y1, Y2 轴 L/M Guide 顶面和前面喂料器座顶面上放置水平仪，调节水平，
公差应小于0.05mm/m。 必须使用被检验的水平仪(Leveler)，检验周期为1年。
测定时可以同时使用2个而测定
Measuring points
X方向水平仪位置
X方向水平仪位置
1 2 3
测评仪及使用工具
Ma
r
kin
g
参照图
X-direction leveler
Y-direction leveler Y-direction leveler
Y方向水平仪位置
Y方向水平仪位置
Samsung Component Placer SM431 Service Manual
2-8
à Y轴方向
请最大限度地往后推X Gantry，Head置于中央 ，把2个水平仪同时放在
两侧Y轴LM Guide上面的中央，然后再测定。
此时，小心水平仪(Leveler)倾斜。
(以LM Blole Hole为基准，标准计的中央应为与前面第12的位置。)
à X轴方向
请把水平仪放置于前面Feeder Base顶面中央进行测定。

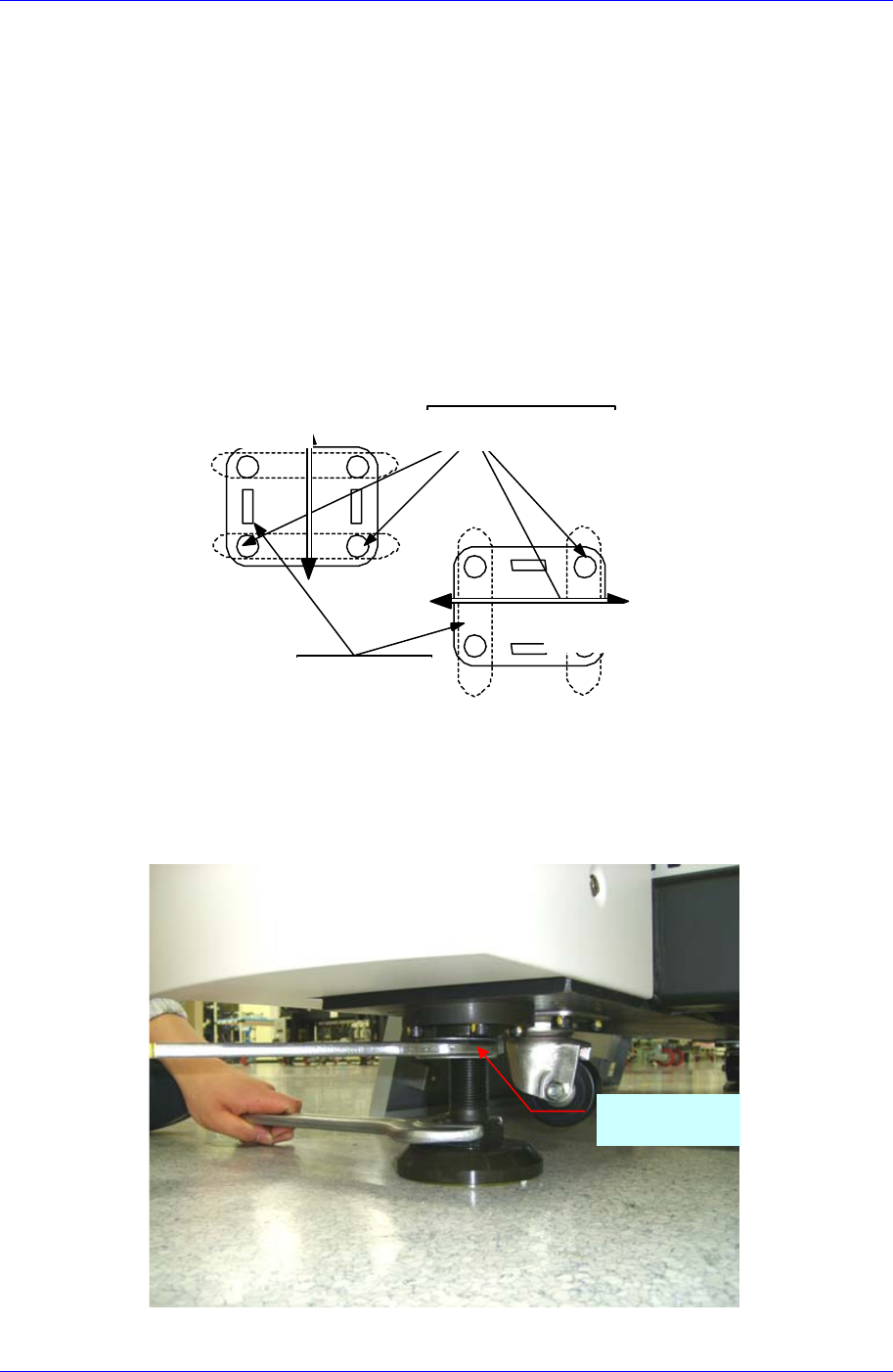

4. 调整设备Foot 水平时，建议两个Foot为一组一次调整在一个方向上的水平，如
下图所示：
前后水平: 调整前后一对Foot。
左右水平：调整左右一对Foot。
图
2-1.
调整量设备间水平
(Leveling)
5. 设备的Foot应在地板面上以均匀的压力加以支持。 Foot的 螺母的 锁压力应调
节到Foot受力一致，并确认Foot是否松动。完成 level调整后，一定要拧紧锁定
螺母。
Locking nut
调整前后面 成对调整FOOT
调整左右面
水平仪方向
