Samsung Component Placer SM431 Service Manual 2-10 9. 在 Air Filter 的左侧 Fitting 连接空压管。此时 ，请确认设备安装工厂内 Air Main 连接部是否安装 Air Filter 。 10. 旋转调整 器的把手，调节气压到 0.45~0.55 Mpa 。设备最大耗气量 340 N /min. 此时，输入空压胶皮管的直径建议使用外径 12 mm 以上。 注 意…
设备安装操作步骤
2-9
注 意
设备在未保持水平时机器精密度会受到影响。一定要保证设备
水平放置 并检查设备 Foot 被锁紧。
锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗
Grease, 否则运行设备时,会发生螺母的松动导致设备损伤。

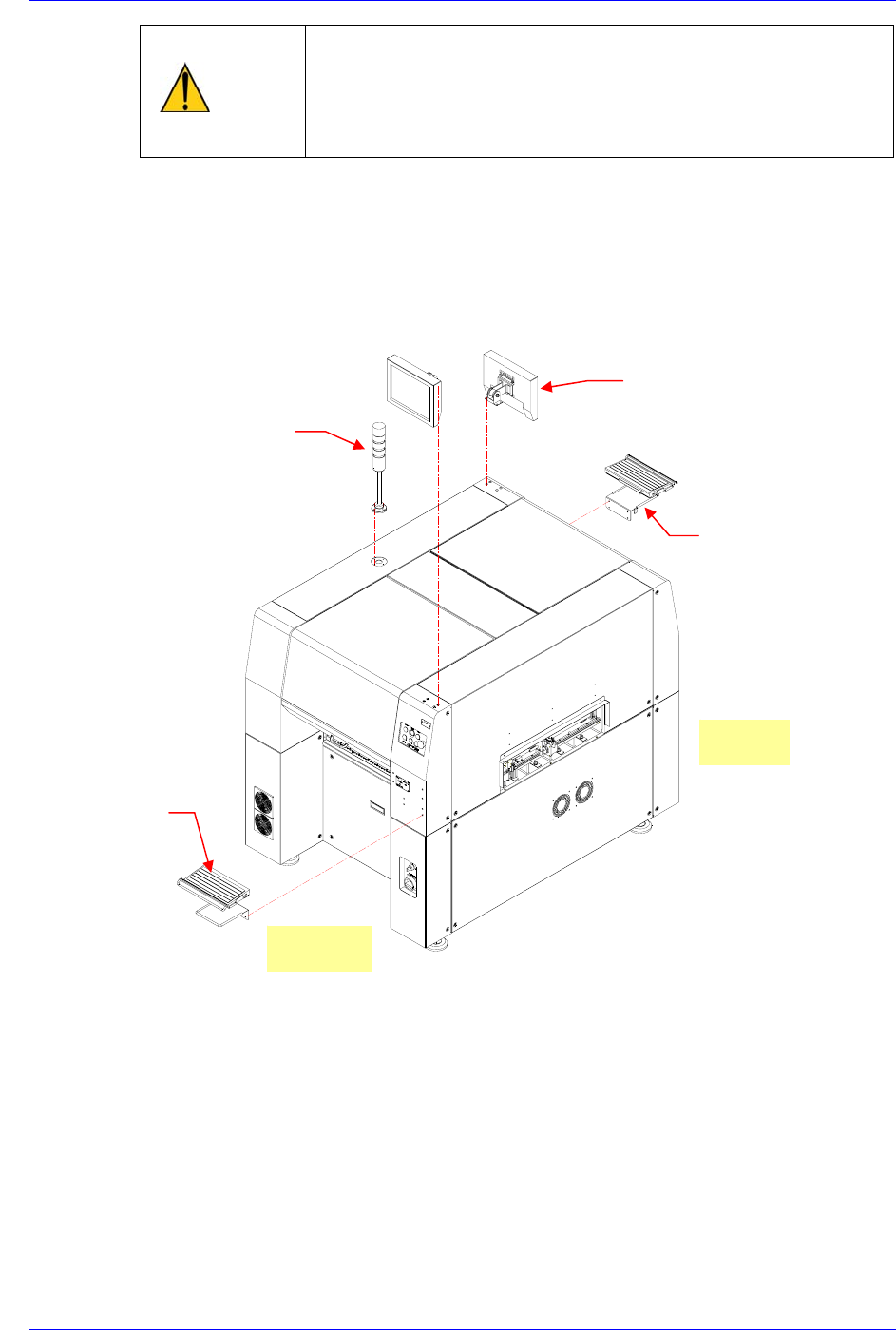

6. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
7. 4个螺钉将 Tower lamp安装在上表面左侧,并将 Tower Lamp 连接在设备内左
侧的连接器上。
8. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教框
Front
Rear
Keyboard
Mouse Bracket
Monitor
Tower Lamp
Keyboard
Mouse Bracket
Samsung Component Placer SM431 Service Manual
2-10
9. 在Air Filter的左侧Fitting连接空压管。此时，请确认设备安装工厂内Air Main
连接部是否安装Air Filter。
10. 旋转调整器的把手，调节气压到 0.45~0.55 Mpa。设备最大耗气量
340 N/min. 此时，输入空压胶皮管的直径建议使用外径12mm以上。
注 意
如果空压超过0.45~0.55 Mpa的范围时, 部件的吸贴装及喂
料器的动作发生问题，请务必在作业前进行确认。
必须使用符合设备空压消耗量的压缩机。否则，因设备内气
压不足影响贴装质量
黄色灯 亮灯
Left Fitting
Regulato
r
Knog
0.45~0.55Mpa
Rear
Front
设备安装操作步骤
2-11
注 意
由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命
出错。一旦配管作业完毕外界杂质如Chips及burs会留在内部
，因此建议在配管末端包一块洁净的布冲洗配，如果布仍保
持清洁而且没有污染的迹象，几次冲洗后就可以将气管连接
到设备。检查干燥器（防止湿气凝缩在管内）是否已安装。
为防止配管内油流入及结露现象，请确认是否设置好Oil
Filter, Air Dryer。
11. 安装好主电源线，完成连接主电源。
Rating : 单相, 50/ 60Hz, AC 200±18V / 208±19V / 220±20V / 240±22V
/ 380±25V / 415±28V, 50/60 Hz
耗电量: 4.0 KVA
接地: 以第3种接地为基准， 地线和设备的Mega Test值应小于 100 Ω。
AVR: AVR 设定是基本选项，建议用量margin 大于 20%。
注 意
如果从3相电提取单相电，可能产生掉相现象导致相歪曲而使机器
受到损伤，为避免发生这种情况，建议使用少于全部额定功率（
Kw）40%的单相电。(例:Tray feeder使用时)
) 参照
