设备安装操作步骤
2-11
注 意
由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命
出错。一旦配管作业完毕外界杂质如Chips及burs会留在内部
，因此建议在配管末端包一块洁净的布冲洗配，如果布仍保
持清洁而且没有污染的迹象，几次冲洗后就可以将气管连接
到设备。检查干燥器（防止湿气凝缩在管内）是否已安装。
为防止配管内油流入及结露现象，请确认是否设置好Oil
Filter, Air Dryer。
11. 安装好主电源线，完成连接主电源。
Rating : 单相, 50/ 60Hz, AC 200±18V / 208±19V / 220±20V / 240±22V
/ 380±25V / 415±28V, 50/60 Hz
耗电量: 4.0 KVA
接地: 以第3种接地为基准， 地线和设备的Mega Test值应小于 100 Ω。
AVR: AVR 设定是基本选项，建议用量margin 大于 20%。
注 意
如果从3相电提取单相电，可能产生掉相现象导致相歪曲而使机器
受到损伤，为避免发生这种情况，建议使用少于全部额定功率（
Kw）40%的单相电。(例:Tray feeder使用时)
) 参照
Samsung Component Placer SM431 Service Manual
2-12
12. 必须利用主电源连接器下端的FG端子连接周边的设备。
3
4
5
Main Circuit Breaker
Ground
1
2
Rear
Front
Front
设备安装操作步骤
2-13
1 - Keyboard 端口、Mouse端口、Barcode电缆连接器
2 - Teaching Box 端口
3 - Tray Feeder 通信端口
4 - LAN 通信端口
5 - SMEMA 通信电缆连接器
2.1.4.3. In-line Installation procedure
调整设备水平步骤如下.

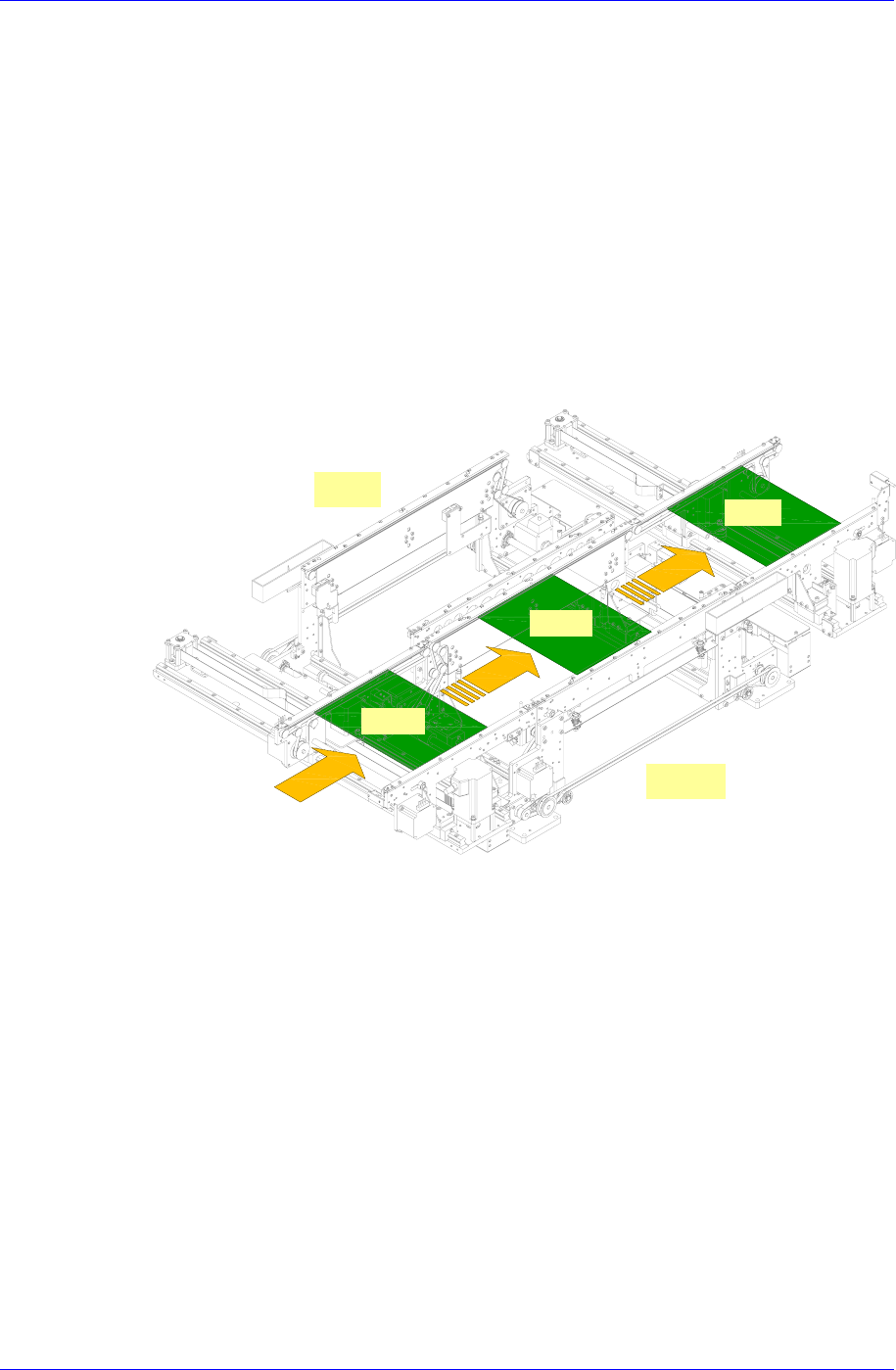

1. 首先,以正面Work Station的固定架为基准排列Entry Staion和Exit Staion。投入
Sample PCB后,手动把Conveyor的宽度对准PCB的宽度，然后如下图手动推动
PCB排列输送机。
2. 当把新的设备移到已设置好的设备旁，降低设备Foot调到接近已有设备水平，
然后调整水平将水平差保持在低于0.05mm/m.
3. 用水平计量器将设备移动到使已设置好的基准设备和 传送装置(Conveyor)边界
部分之间保持3~5mm距离的位置。
4. 请重新核对设备标准。（参照以前的测评顺序）
5. 将 PCBs分别放到两台设备的 传送装置(Conveyor)上并将设备水平差设置为
0.05~0.5mm，使 PCBs足够向下移动。基本上 传送装置(Conveyor)的 slope应
设置到允许 PCB 的”Downflow”沿着 PCB移动的方向
Front
Rear
Work
Entr
y
Exit
