设备安装操作步骤
2-13
1 - Keyboard 端口、Mouse端口、Barcode电缆连接器
2 - Teaching Box 端口
3 - Tray Feeder 通信端口
4 - LAN 通信端口
5 - SMEMA 通信电缆连接器
2.1.4.3. In-line Installation procedure
调整设备水平步骤如下.
1. 首先,以正面Work Station的固定架为基准排列Entry Staion和Exit Staion。投入
Sample PCB后,手动把Conveyor的宽度对准PCB的宽度，然后如下图手动推动
PCB排列输送机。
2. 当把新的设备移到已设置好的设备旁，降低设备Foot调到接近已有设备水平，
然后调整水平将水平差保持在低于0.05mm/m.
3. 用水平计量器将设备移动到使已设置好的基准设备和 传送装置(Conveyor)边界
部分之间保持3~5mm距离的位置。
4. 请重新核对设备标准。（参照以前的测评顺序）
5. 将 PCBs分别放到两台设备的 传送装置(Conveyor)上并将设备水平差设置为
0.05~0.5mm，使 PCBs足够向下移动。基本上 传送装置(Conveyor)的 slope应
设置到允许 PCB 的”Downflow”沿着 PCB移动的方向
Front
Rear
Work
Entr
y
Exit
Samsung Component Placer SM431 Service Manual
2-14
6. 为保证两台设备间的 PCB直线移动，设备必须正确安装，当 PCB紧挨参考线
时 前后边的PCBs之间都应是平行没有GAP的。
7. 调整设备水平直到缓慢推动 PCB时设备间没有阻塞声音。
8. 如果是两个设备之间的Leveling， 如后续工程设备已完成调平，但与之前工程
设备的Conveyor水平不一致时如下执行。
左、右(PCB Flow) 方向设置成基准面一致，PCB 前后边方向小于0.1 mm/m。
手动慢慢推动PCB，使之通过设备间，防止卡住。
9. 此后的过程请参照”2.1.4.2 Stand Alone(
单品
) Installation procedure“
。
设备安装操作步骤
2-15

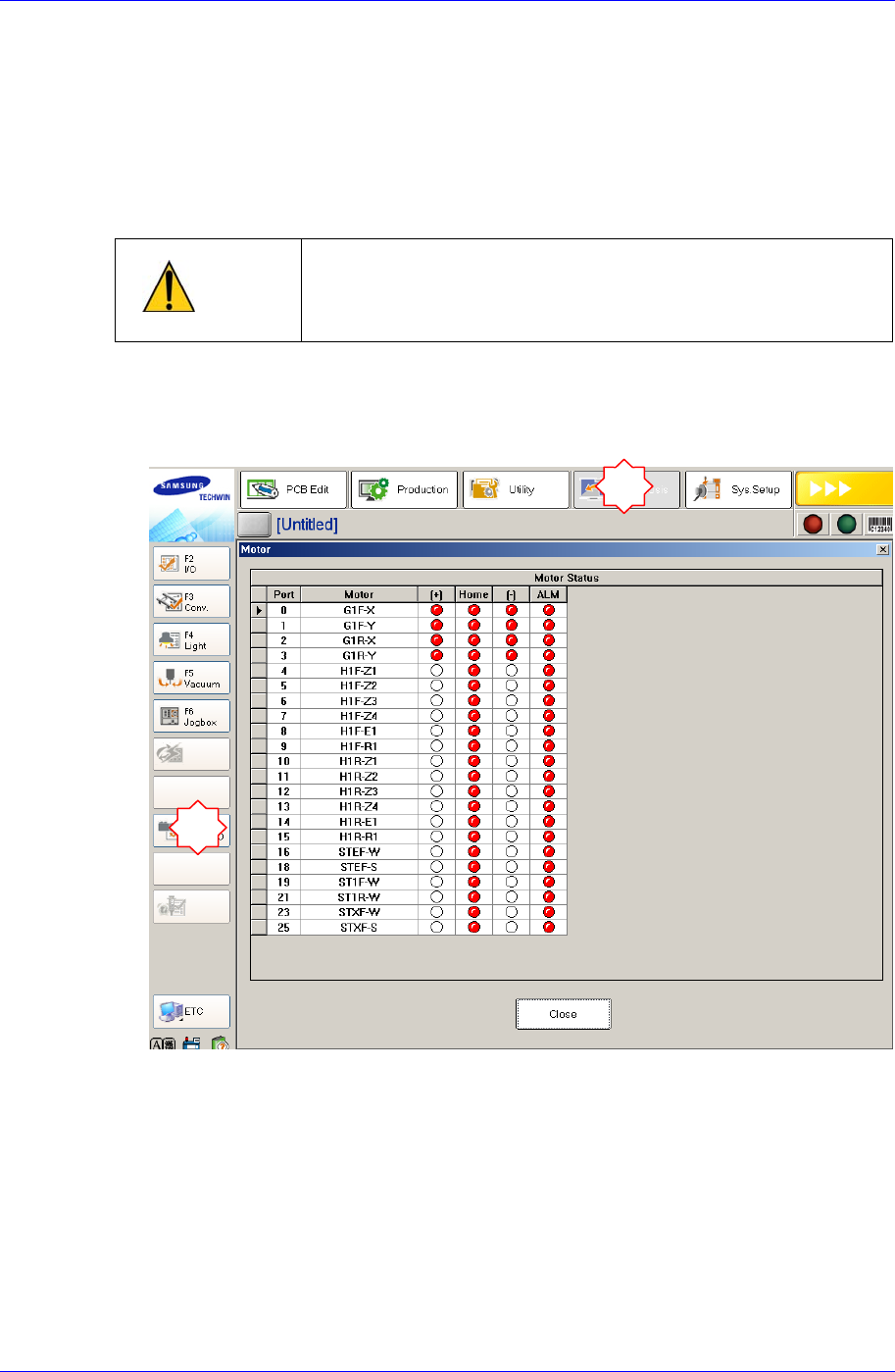

2.1.5. Motor I/O确认
2.1.5.1. 作业顺序
1. 在打开Main Switch前，再次检查确定设备内部或传送装置(Conveyor)上是否有
任何障碍.
2. 如果设备周边是干净的，打开Main Switch。 连接设备电源 此时请确认前、
后面紧急开关是否已撤销，并确认前、后门是否已关闭。
注 意
如果在打开Main Switch前不对电源及设备内部进行确认，有
可能造成设备损伤及人员受伤。在打开Main Switch前一定要
对设备内部及周边进行确认。
3. 全体程序完成 不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的
I/O。 手动传感器对各Motor确认+/- Limit Sensor及Home Sensor是否正常工作
。 此时, XY轴必须容易手动移动。
1
2
