Samsung Component Placer SM431 Service Manual
2-16

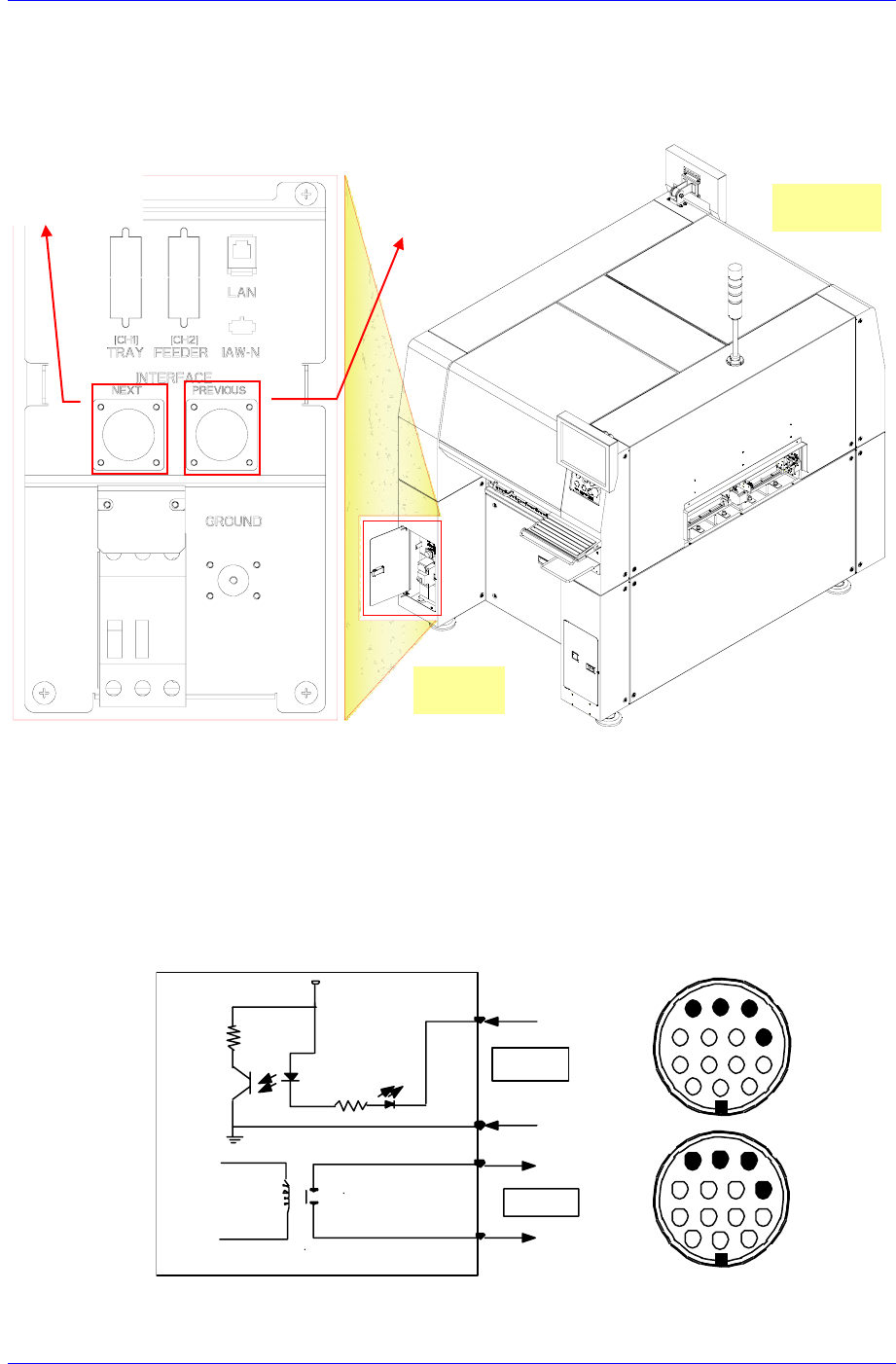

2.1.6. 设置设备间的通信Interface
1. 参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为
20 ～22V。
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为0
ΩΩ
，如果没有输出信号电阻为∞ 。
출력단
입력단
DC24V
①
②
③
④
DC 0V
和下一个装备的
电缆连接
和前一个装备
的电缆连接
Rear
Front
设备安装操作步骤
2-17

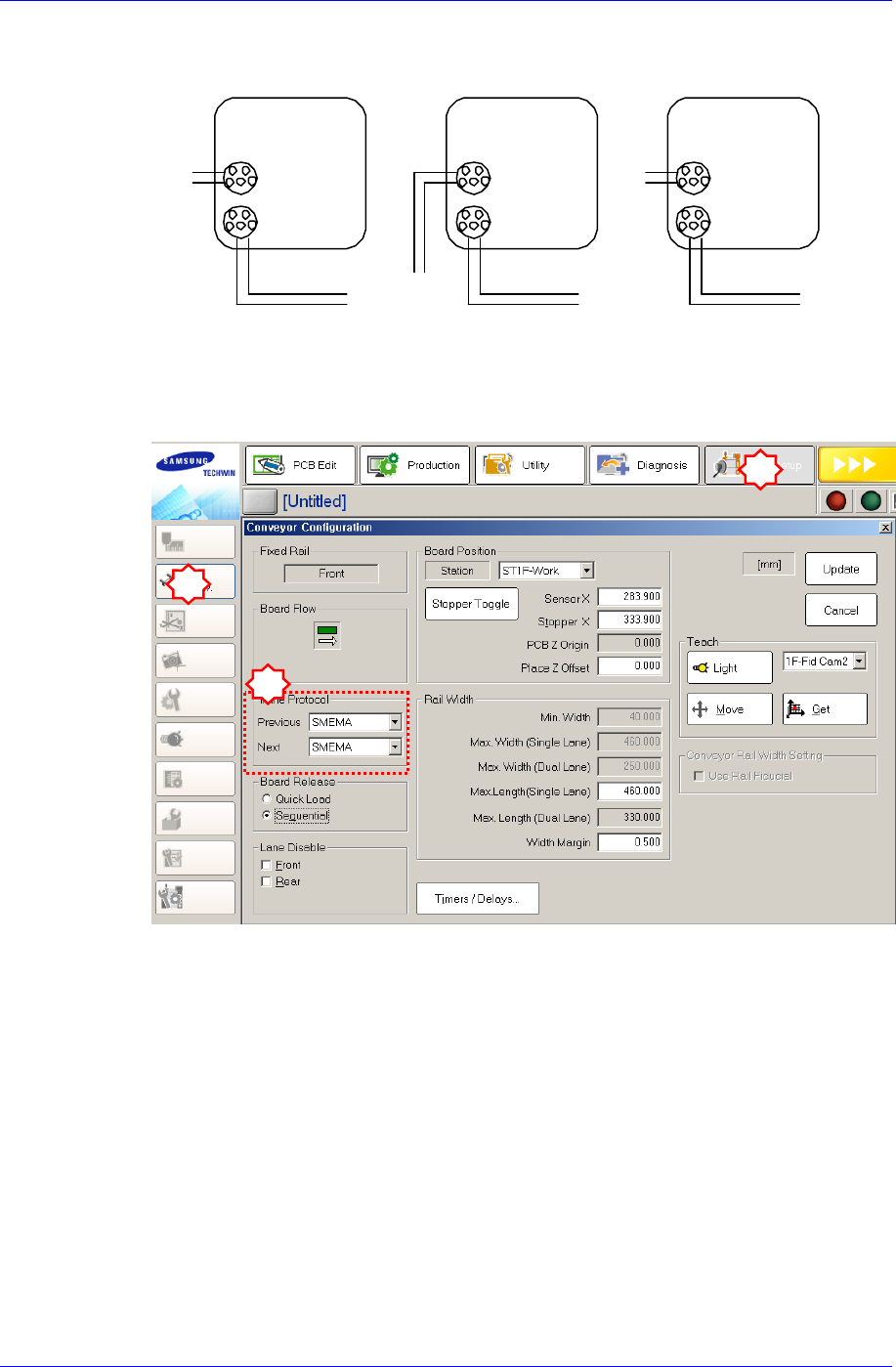

邻接设备的 I/F Connector Cable参照下图进行连接。
▶▶
PREVIOUS (IN)
NEXT (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0~
∞
Ω
③④
PREVIOUS (IN)
NEXT (OUT)
PREVIOUS (IN)
NEXT (OUT)
0~
∞
Ω
③④
0~
∞
Ω
③④
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及
无双接点INTERFACE的设备应作特殊检查。
需要决定设备的Interface Type。（根据用户环境请选择2接点方式或SMEM
A方式）。
à 选择SYS.SETUP菜单，再选择Conveyor子菜单。
à 在Inline Protocol领域的<Previous>和<Next>组合框选择 独立使用, 只
用于临时导入(2接点)，SMEMA中的一个
- 独立使用 : 未作出设备间连接，手动作业时设置
- 只用于临时导入 : 后续设备只需连接接点，PCB流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
à 请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，
最少使用3张以上PCB执行测试。
1
2
3
Samsung Component Placer SM431 Service Manual
2-18
2.1.7. Warming Up
正常完成设备安装后，需要执行30分钟Warming Up。
请确认运行中是否发生噪音及运行状态。
2.2. Calibration 及最后检查
1. 执行设备的校正（Calibration）。 详细方法请参照 “
第
3
章
. Calibration”, 按照
顺序执行校正。
2. 在’Conveyor Utilities’对话框中投入Test PCB,确认各Station的基板检查传感器及
其他输入是否正常。
1
2
3
4
1
