Calibration

3-1

第 3 章. Calibration

3.1. Calibration [F9]

用于执行与XY Gantry 及 Camera有关的校正。

执行校正之前需要确认或先行的作业为如下。

 I/O Test

 Nozzle Check及System Constant的Vacuum Check Option

 Nozzle Check及System Constant的校正Tool Option:[80]号 “1” (default)

 ANC Type确认

 确认空压是否异常

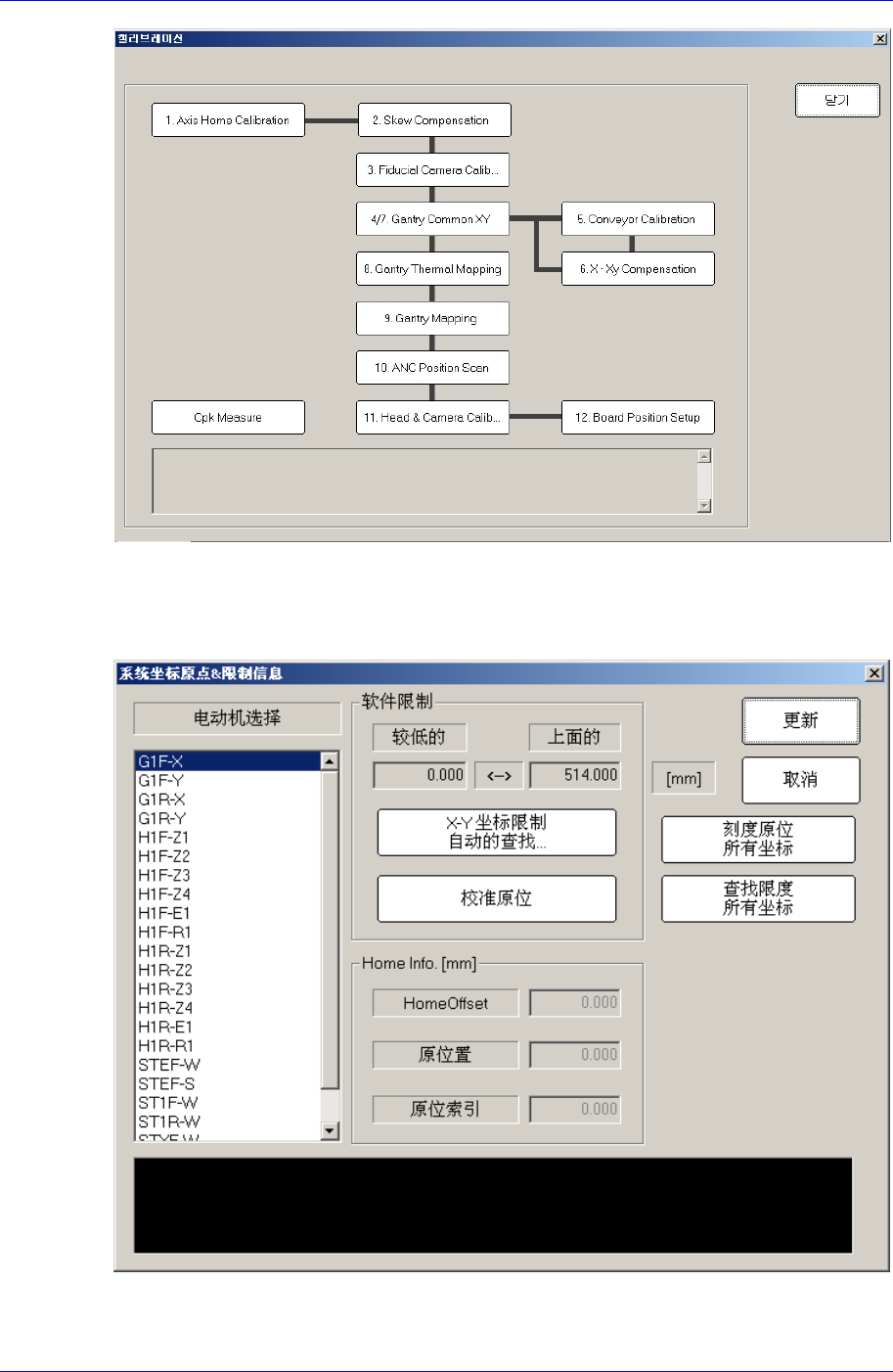

执行校正的顺序和相应校正所需的校正 Tool为如下

 Axis Home Calibration

 Skew Compensation

 Fiducial Camera Scale - CN400 Nozzle, 校正Tool

 Gantry Common X-Y (1st)

 Conveyor Calibration

 X-XY Compensation – Calibration Bar

 Gantry Common X-Y (2nd )

 Gantry Thermal Mapping

 Gantry Mapping

 ANC Position Scan

 Head & Camera Calibration - CN040, CN400, LightFly Nozzle, 校正Tool

 Board Position Setup

Samsung Component Placer SM431 Service Manual

3-2

3.1.1. 原点刻度

选择将要设定限度的驱动轴。可选择的驱动轴如下。
