Samsung Component Placer SM431 Service Manual
3-18
3.1.5.1. Procedure

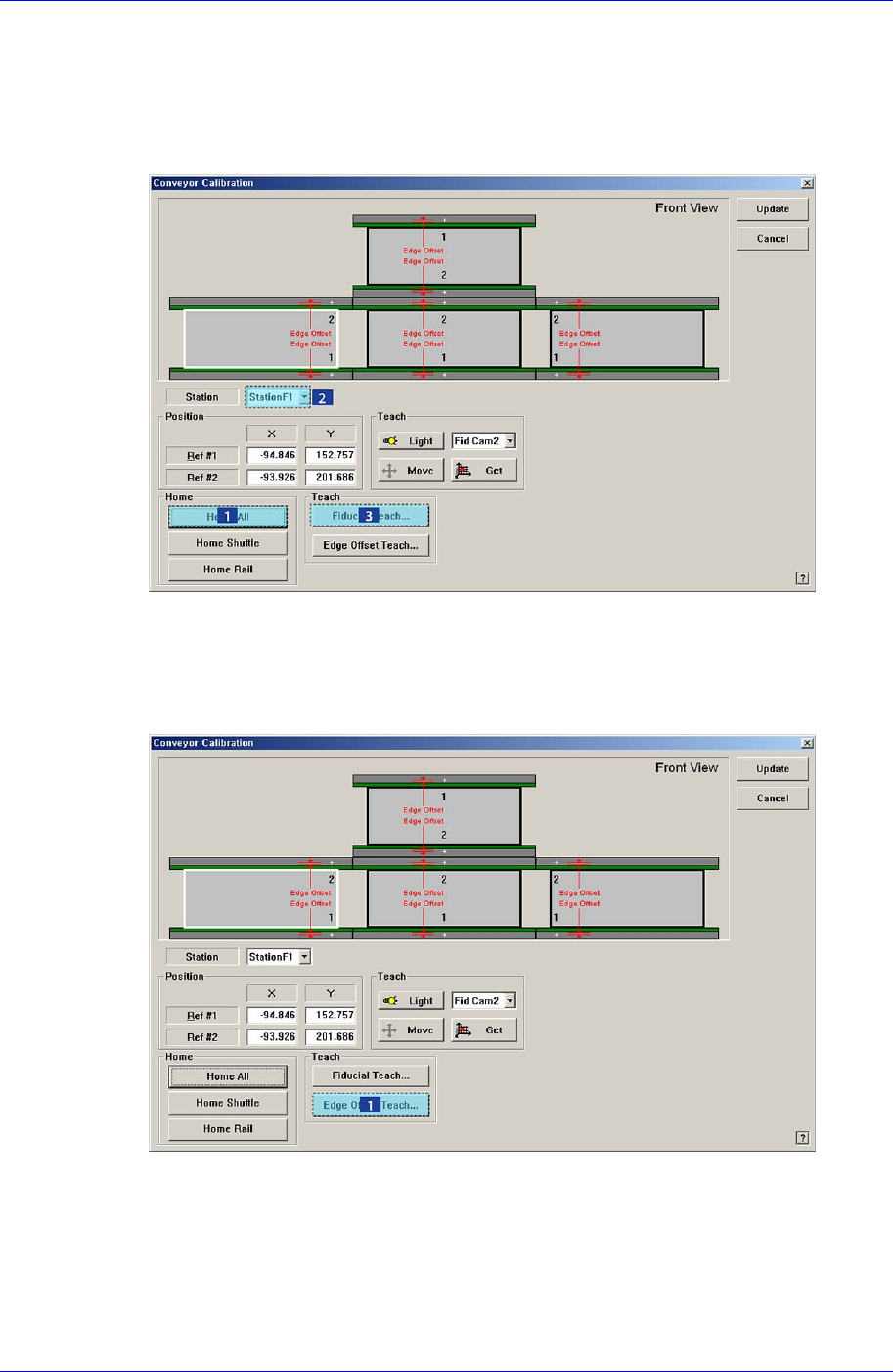

执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我调
整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击<边缘偏离度查找..>按钮
6. <工作站>目录框中选择要校对的Station。

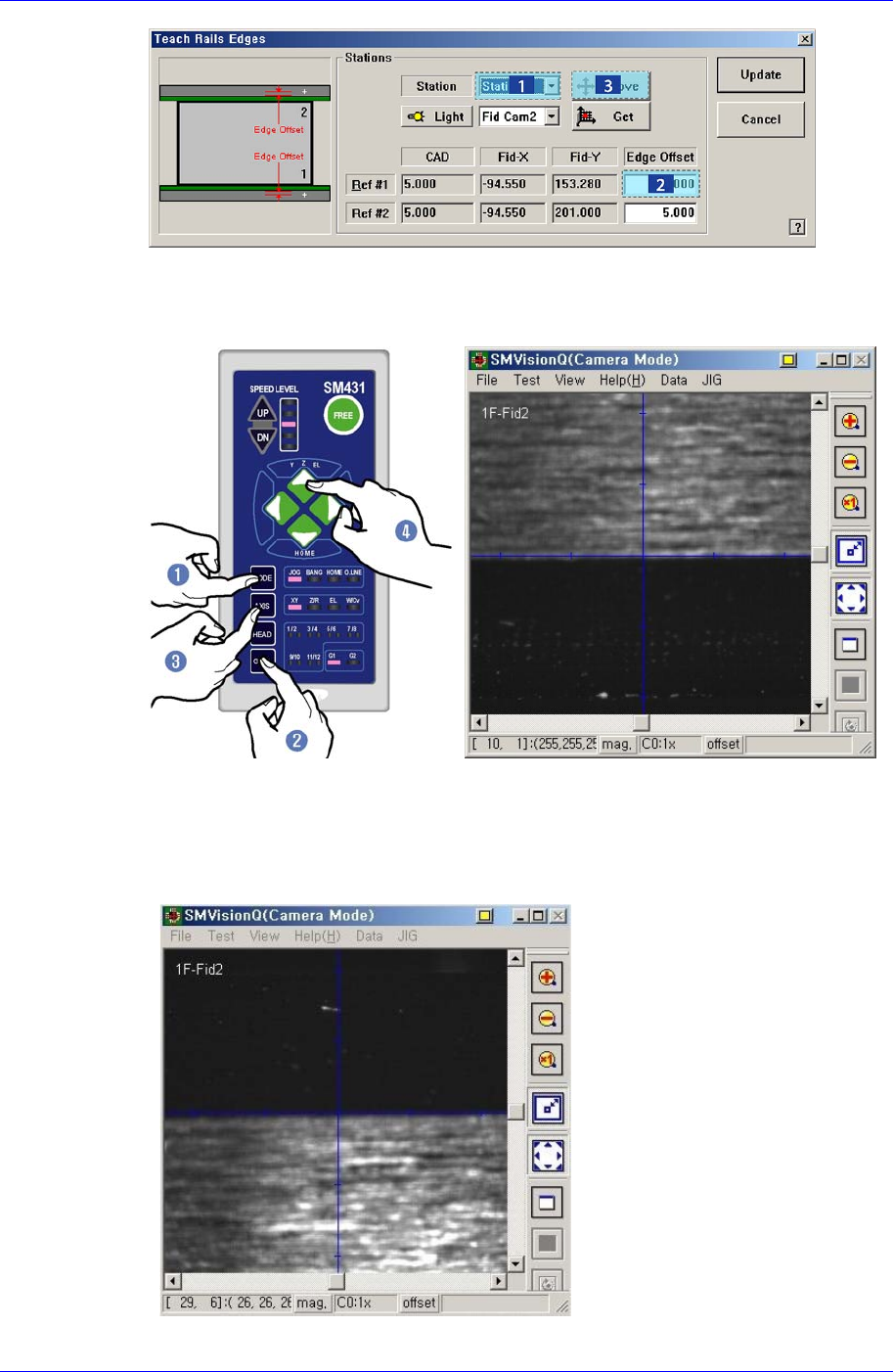

7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
Calibration
3-19
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<得到数据>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
F1_Ref#2
Samsung Component Placer SM431 Service Manual
3-20

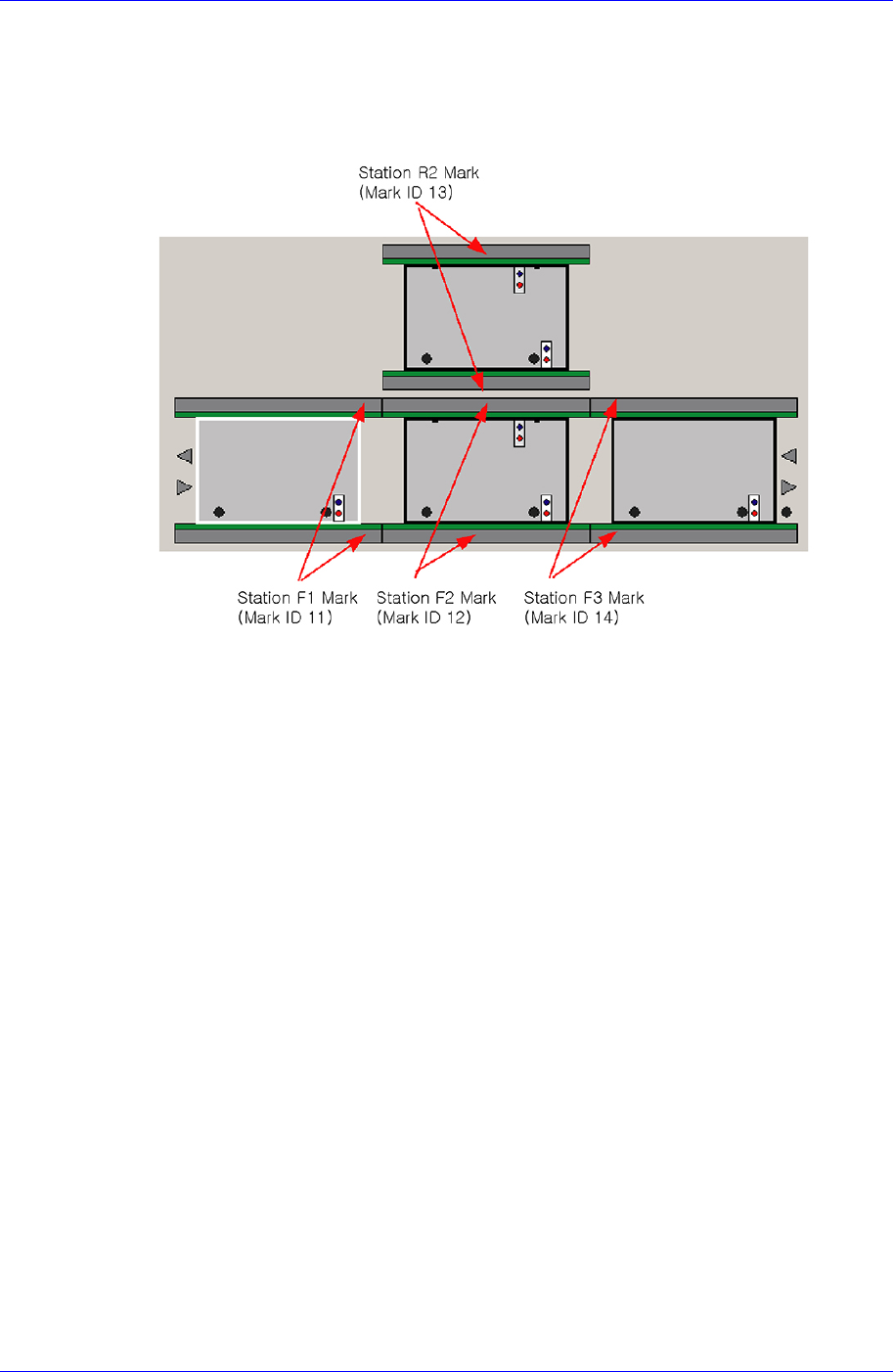

12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark执
行示教。
13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：
ST-Gate1→ ST1F-Work → ST1R-Work → ST-Gate2
