Samsung Component Placer SM431 Service Manual 3-28 3.1.8.1. Procedure 手动执行 Gantry Mapping 步骤如下。 1. 参照下图示教位于传 送带上面的基准点 6 点的位置。 2. 点击 <Move> 按钮把基准相机移动 到指定的位置。 3. 利用 T eaching Box 调整基准相机位 置，使’ SMV isionQ’ 窗口上显示的 十字线中 …
Calibration
3-27
<双悬臂> 组合框
手动执行Gantry Mapping步骤如下。
<移动> 按钮
把相应Gantry的基准相机移动到在Grid领域中选择的Fiducial Mark位置。
<得到数据> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<能打开构台图> 检查框
决定是否执行拱架映射。当示教完输送带上的所有校准用基准点后，就会自动
圈选。选择不执行。
决定是否执行拱架映射。当示教完输送带上的所有校准用基准点后，就会自动
圈选。选择不执行。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
手动: 在右侧编辑框中输入周期后，每周期手动执行Mapping。
<自动下一步> 复选框
选择此校验框后点击<下个>按钮会自动执行Gantry Thermal Mapping过程。
<手动> 复选框
利用示教框把各
Gantry移动到指定的位置后，手动执行Gantry Thermal Mapping
。
Samsung Component Placer SM431 Service Manual
3-28
3.1.8.1. Procedure
手动执行Gantry Mapping步骤如下。

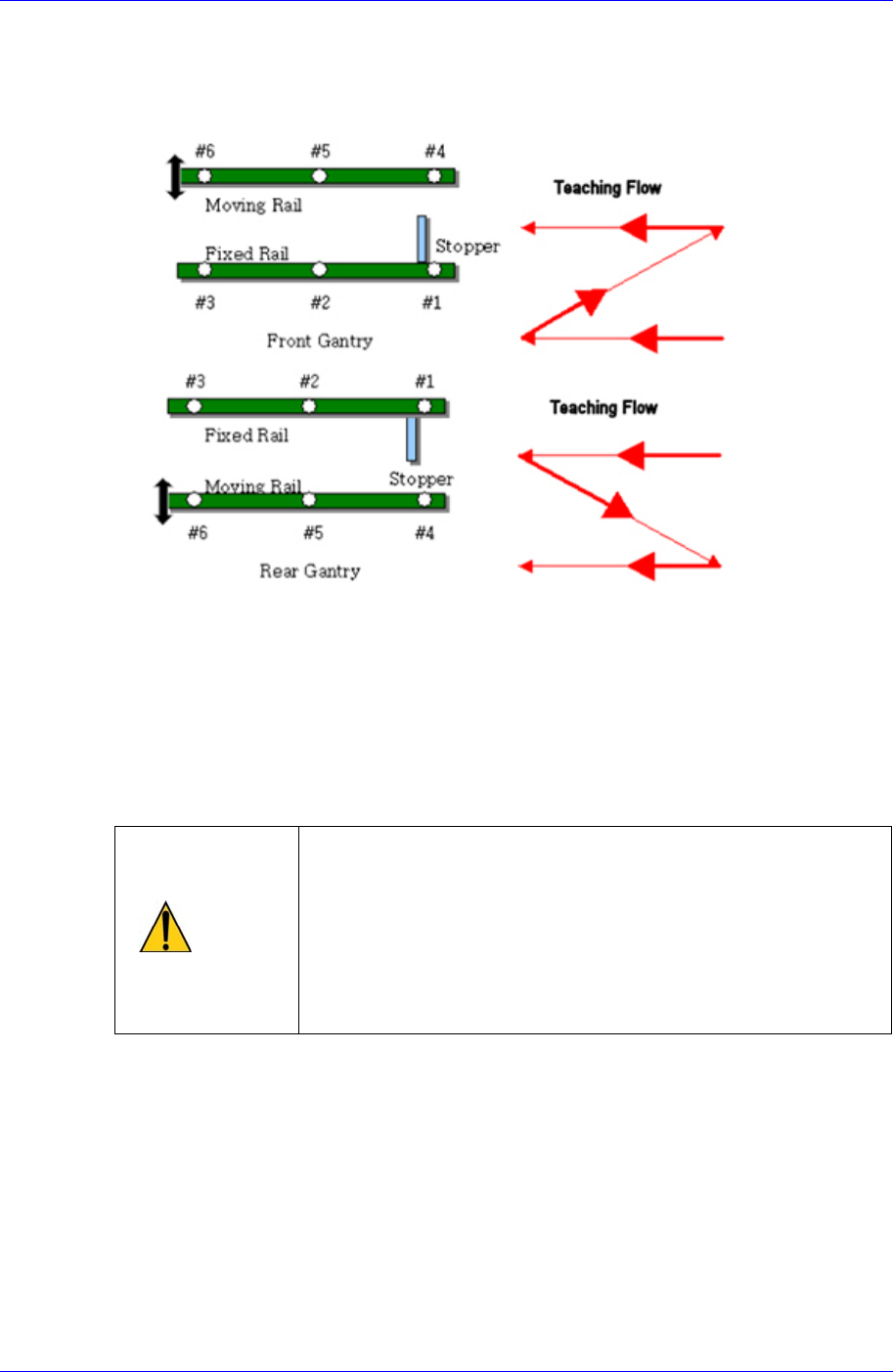

1. 参照下图示教位于传送带上面的基准点6点的位置。
2. 点击<Move>按钮把基准相机移动到指定的位置。
3. 利用Teaching Box调整基准相机位置，使’SMVisionQ’窗口上显示的十字线中
心和conveyer上预先设置的Fiducial Mark的中心一致。
4. 点击<Get>按钮反应当前坐标值。
5. 同样地方法按照上图的进行步骤示教 Fiducial Mark2~6号。
6. 对Gantry1F完成6点基准点示教，则开始执行对Gantry1R的6点基准点示教。其
方式同 Gantry 1F。
警 告
校准设备时，没有得到许可的用户或没有受到专业培训的用
户进行操作，可能应操作错误或因没有注意周围环境等原因
而造成设备与设置数据受到严重损伤，并使操作员或设备周
围的操作员受到伤害。
确认要校准的对象，而且必须确认设备周围没有其他操作员
后，才能进行校准工作。严禁没有受到专业培训的用户进行
校准作业。
Calibration
3-29
