Calibration
3-35

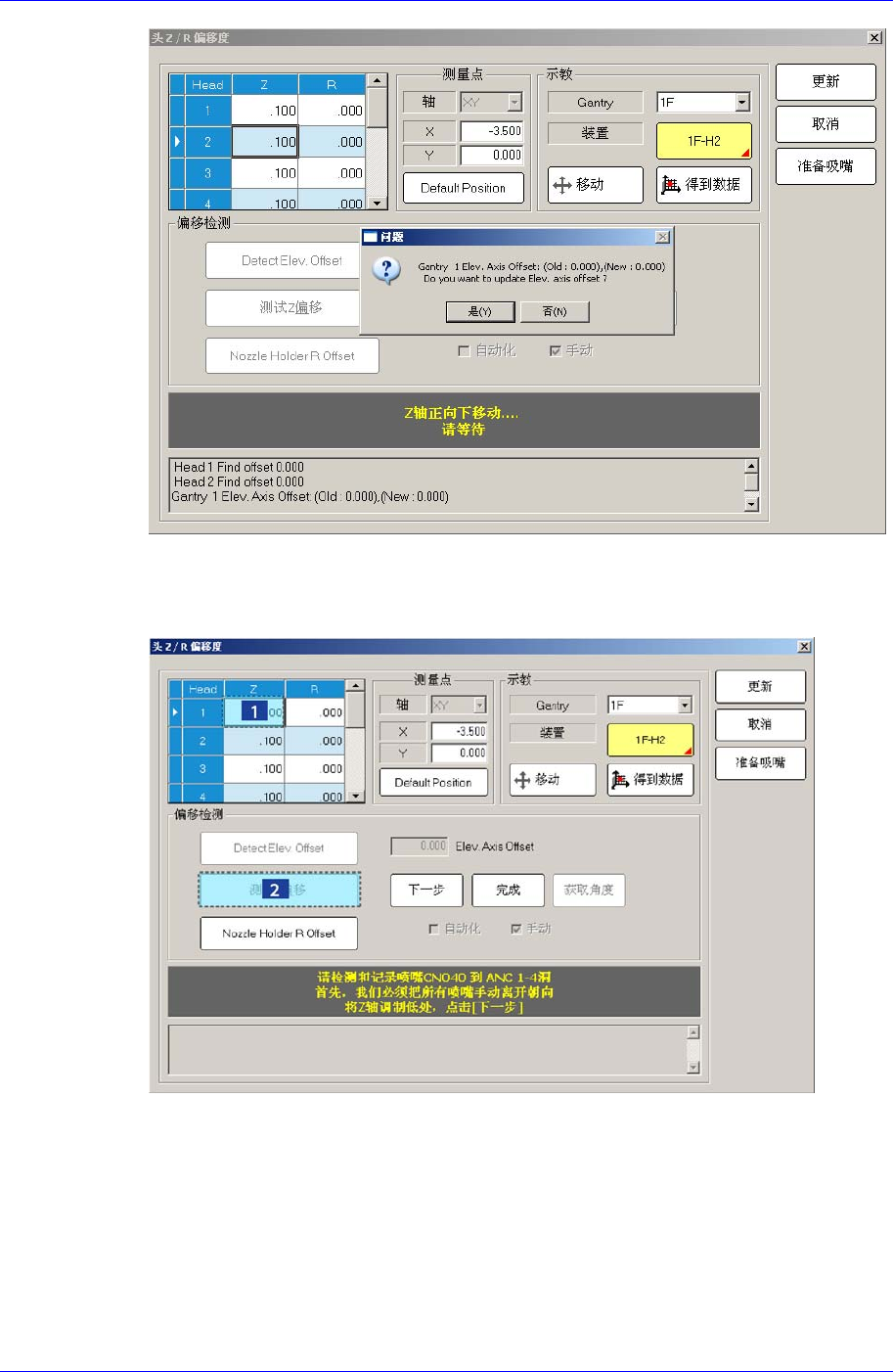

4. 在<Grid> 领域选择要执行校正的HEAD Z轴，选择<自动>校验框后点击<Z偏
移检出>按钮。(任意此处设为HEAD1。)
5. 那么HEAD自动移动到ANC上的指定位置。然后设备发生空压从HEAD1到
HEAD8依次自动下降轴执行校正。
6. 完成校正后自动把结果反应在<Grid>领域的Z列。手动进行时,手动对各HEAD
依次插入CN040喷嘴，应在‘系统设置’菜单的‘空压’子菜单边确认HEAD的空压
状态下降轴执行校正。
7. 完成
gantry‘1F’的校正请在<Gantry>组合框选择‘1R’用相同的方法执行EL 轴及Z
轴偏移校正。
Samsung Component Placer SM431 Service Manual
3-36
8.
校正结果适用在设备时点击<更新>按钮。
正常的Z偏移值如下。
Head1~ Head16: -1.5 ~ 1.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需要确认home位置、
主轴、LM和电动机的工作是否正常。
下面介绍R Offset Calibration执行方法。

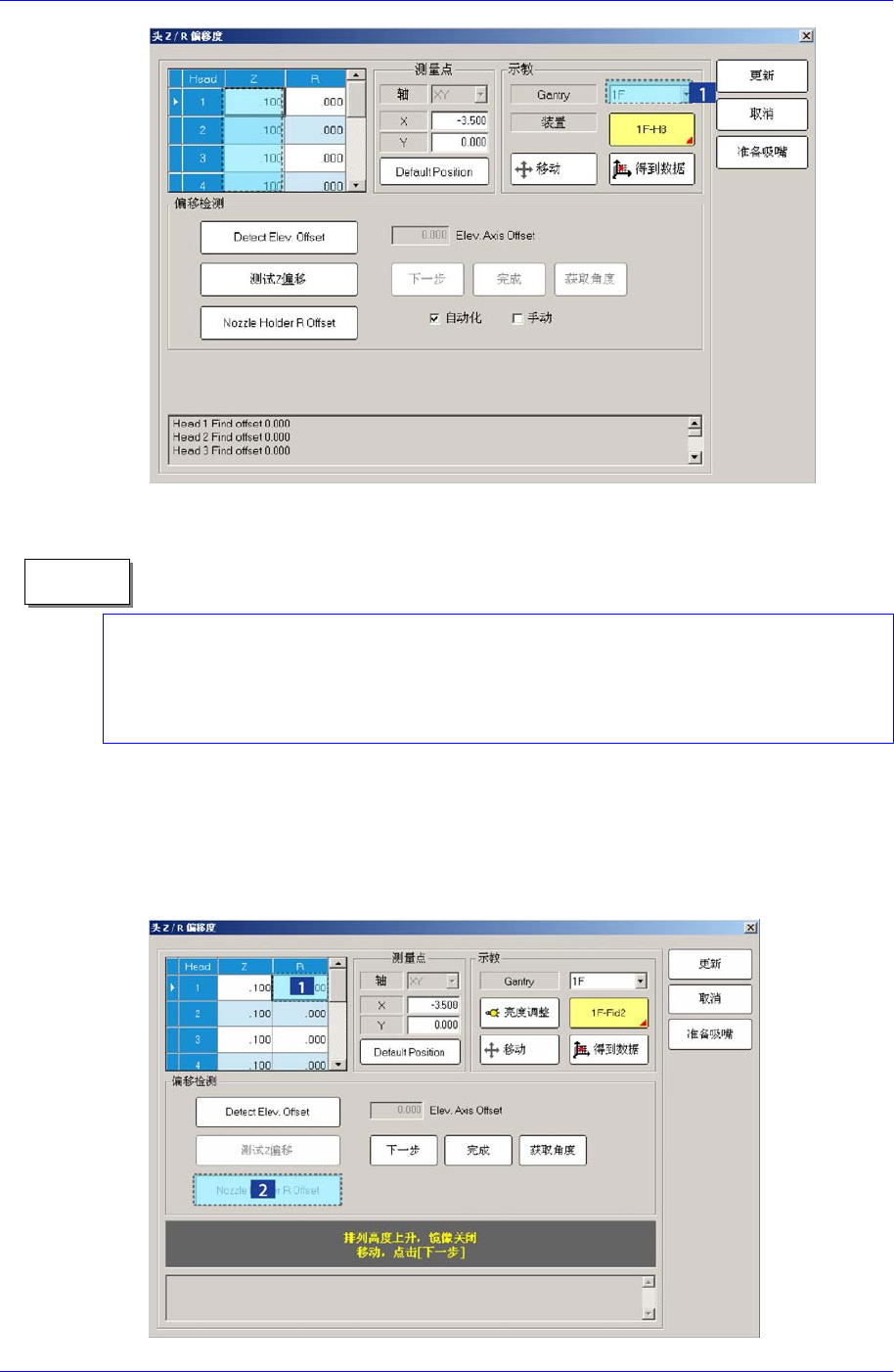

1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。
2. 在<Grid> 领域点击要执行校正Head的R轴 ， 再点击 <喷嘴固定检测>按钮。
(在这里任意用 Head 1设定)
" 备注
Calibration
3-37

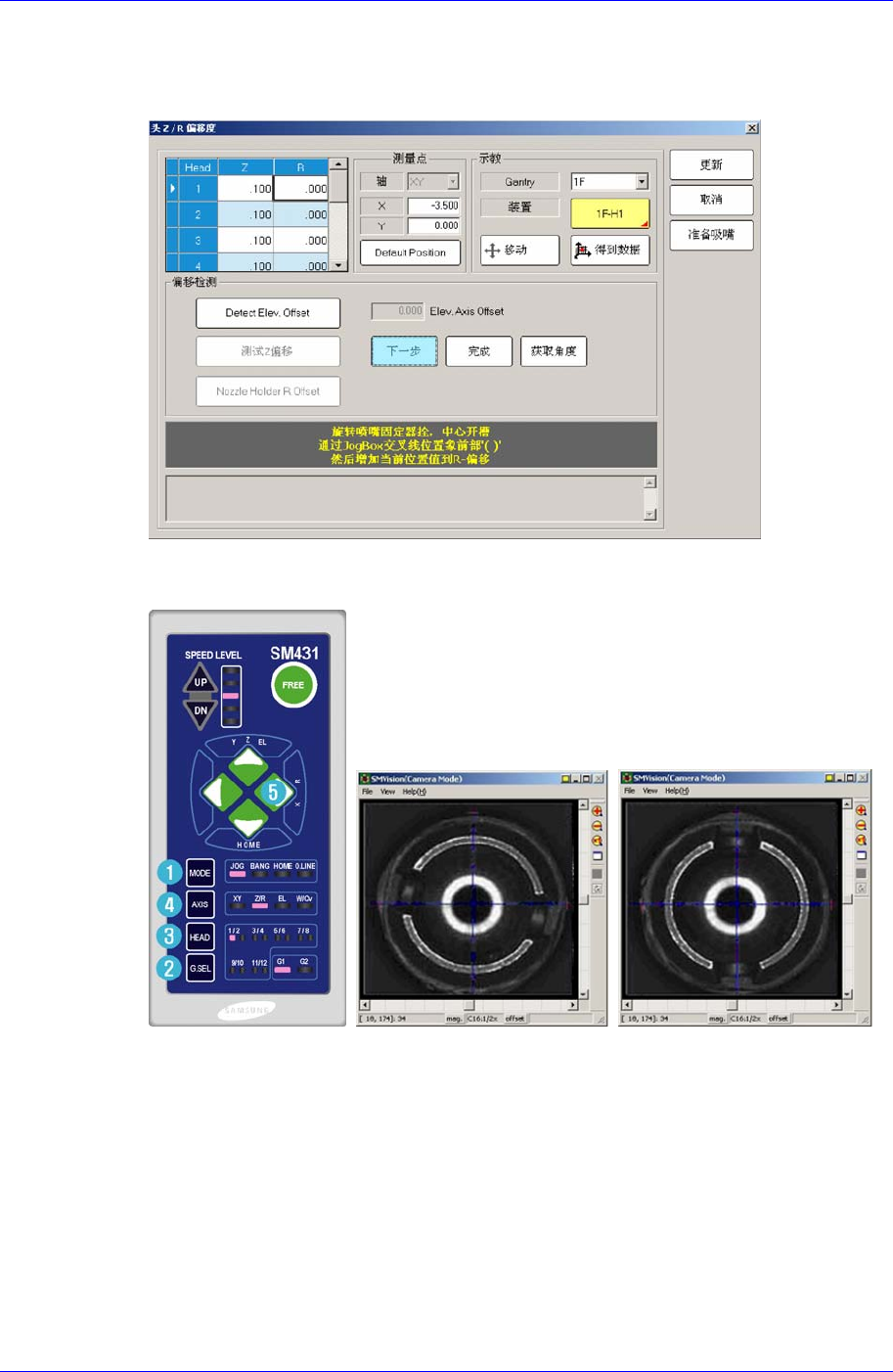

3. 显示“排列高度上升，镜像关闭 移动，点击[下一步]”信息。那么为了在FLY
CAMERA查看HEAD的喷嘴槽，把HEAD SPINDLE上升到部件识别高度后要关
闭镜子请点击<下一步>。
4. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头.
吸嘴座朝相同方向。
即如上图所示利用齿垢1~8号磁头器具上应组装为相同的组装方向。
5. 此时输入所要适用的R轴<当前位置>值并进行升级。
6. 同样地测定Head 1 ~ Head 8。
7. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘1R’以相同的方法执行校
正。
8. 校正结果适用在设备时点击<更新>按钮。
