NPM-TT2 EJM1EC-MB-02O-00 个别 准备 2 吸嘴的更换 1 2-5-2 -3 4 ACTIVATION ( 根据数据，可以在贴装头安 装吸嘴交换器的吸嘴。 ) 5 ACTIVATION ●如果安装的吸嘴不适当，会 显示警告提示，更换正确 的吸嘴。 6 重复 ～ 的操作， 更换需要的吸嘴。 1 5 卸下吸嘴交换器 3 按照吸嘴交换器 ( → P .2-5-1) ( → P .2-5-1) 操作篇 2 - 5 - 2
NPM-TT2 EJM1EC-MB-02O-00
2-5-2
-2
交换安装在贴装头上吸嘴的方法
在贴装头上安装有吸嘴的状态下，下载了其他生产数据时的吸嘴交换方法
2
1
(当安装在贴装头上的吸嘴与生产数据所设
定的吸嘴不一致时，画面的吸嘴显示将转
为黄色)
●确认信息后，按
3
●卸下吸嘴交换器后确认或修改吸嘴。
(→P.2-5-1)
●安装吸嘴交换器。
(全部的吸嘴都将返回到吸嘴交换器)
确认吸嘴
4
(吸嘴交换器内的吸嘴将被安装到贴装头
上。)
●当在吸嘴交换器内存在吸嘴时，无法卸
下吸嘴。
1
2 4
+
+
NPM-TT2 EJM1EC-MB-02O-00
个别
准备
2
吸嘴的更换
1
2-5-2
-3
4
ACTIVATION
(根据数据，可以在贴装头安
装吸嘴交换器的吸嘴。)
5
ACTIVATION
●如果安装的吸嘴不适当，会
显示警告提示，更换正确
的吸嘴。
6
重复 ～ 的操作，
更换需要的吸嘴。
1
5
卸下吸嘴交换器
3
按照吸嘴交换器
(→P.2-5-1)
(→P.2-5-1)
操作篇
2-5-2

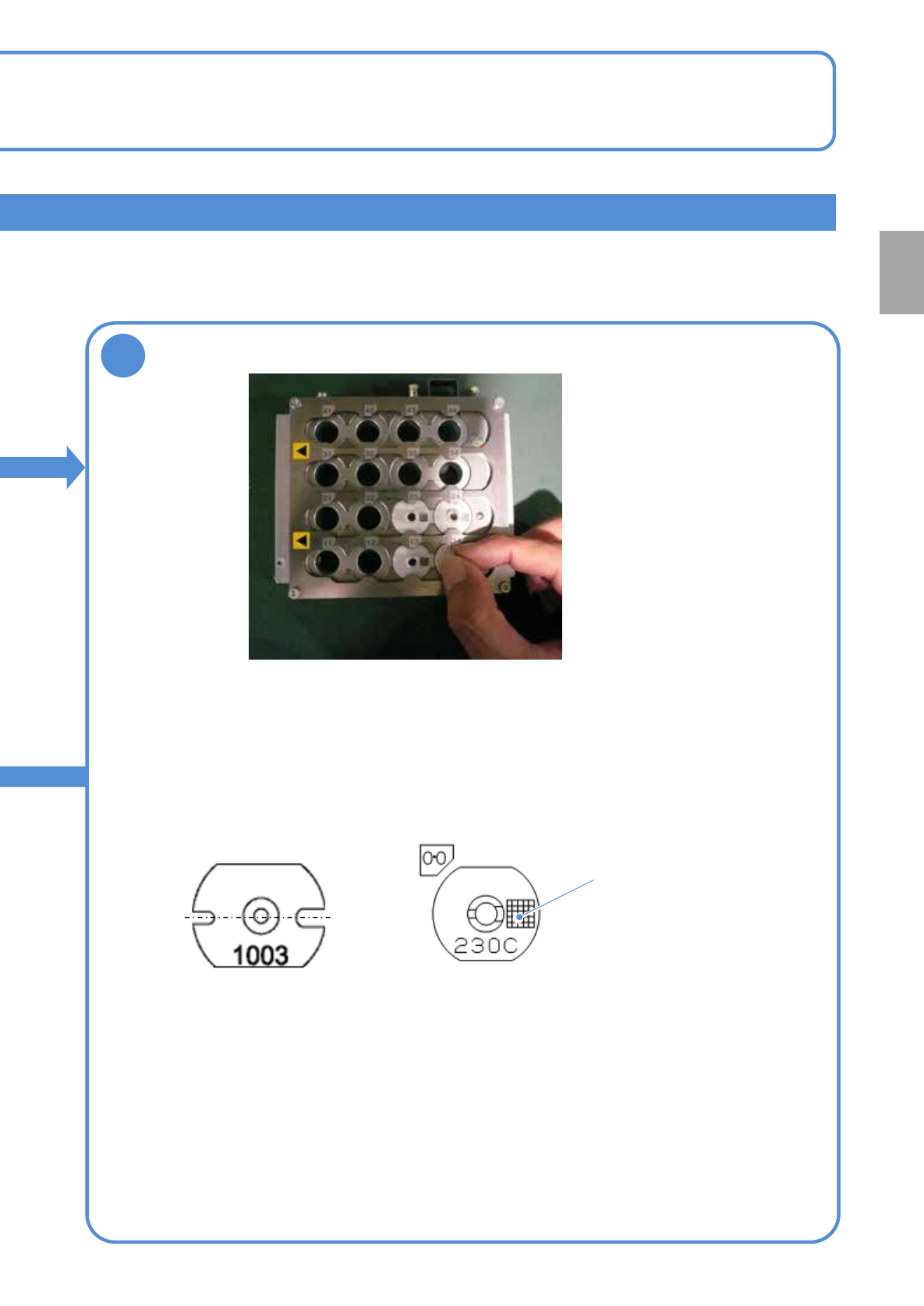

NPM-TT2 EJM1EC-MB-02O-00
2
●3吸嘴贴装头用的吸嘴，需要注意
左右沟槽。
沟槽窄 沟槽大
料架工作台侧
2-5-2
-4
●刻印2D代码的8吸嘴贴装头用的吸嘴，按照下图方向来设置。
●通过选项设定，通过2D代码检测出吸嘴种类，可以防止吸嘴的
错误设置。
(设定方法参阅P.5-1-1)
料架工作台侧
<8吸嘴贴装头用的吸嘴>
< 3吸嘴贴装头用的吸嘴>
2D代码
更换吸嘴
