NPM-TT2 EJM1EC-MB-02O-00 2-5-3 -2 8 卸下基板支撑块 基板支撑块 取出锁杆 ●拉出基板支撑块。 ●用双手向上慢慢卸下。 ●注意不要碰撞或把垃圾掉到线性照 相机 (LED 照明上 ) 。 ●按照相同方法取下各个轨道。 ●从操作方向上提起左 右锁杆。 取出锁杆 顺序 9
NPM-TT2 EJM1EC-MB-02O-00
个别
准备
2-5-3
-1
1
ACTIVATION
1
操作篇
2-5-3
卸下基板
2 3
ACTIVATION
把棉纱布盖到线
性照相机上
●基板支撑块上升。
卸下托盘供料器
或者交换台车
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2)
OFF
SERVO
5
4
7
6
●只限交换台车时●只限交换台车时
●只限交换台车时
把料架工作台盖往
内推
NPM-TT2 EJM1EC-MB-02O-00
2-5-3
-2
8

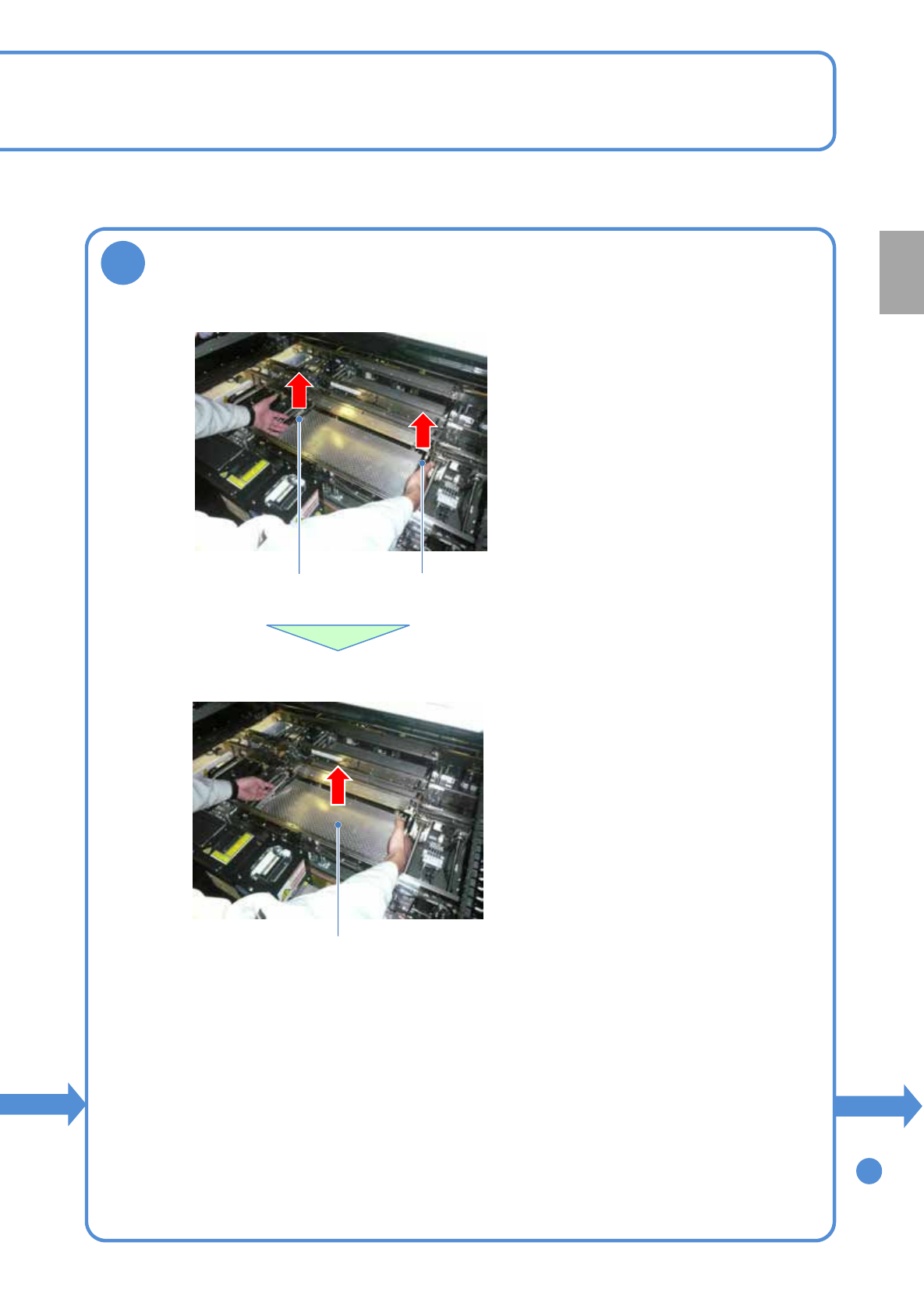

卸下基板支撑块
基板支撑块
取出锁杆
●拉出基板支撑块。
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到线性照相机
(LED照明上) 。
●按照相同方法取下各个轨道。
●从操作方向上提起左右锁杆。
取出锁杆
顺序
9
NPM-TT2 EJM1EC-MB-02O-00
15
16
ACTIVATION
●基板支撑块下降。
17
ACTIVATION
安装托盘供料器
或者交换台车
个别
准备
2-5-3
-3
2
操作篇
2-5-3
9
●插入支撑销时，注意使基板整体保持均等支撑。
●注意不要碰撞到基板反面的元件。
●通过使用支撑销安装治具(选购件)，可以防止错误安装支撑
销的位置。
(治具:N610131762AC)
对基板支撑块插入支撑销
14
SERVO
ON
●只限交换台车时
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2)
