NPM-TT2 EJM1EC-MB-04O-00 4-1-1 -2
NPM-TT2 EJM1EC-MB-04O-00
数据
修改
4-1-1
-1

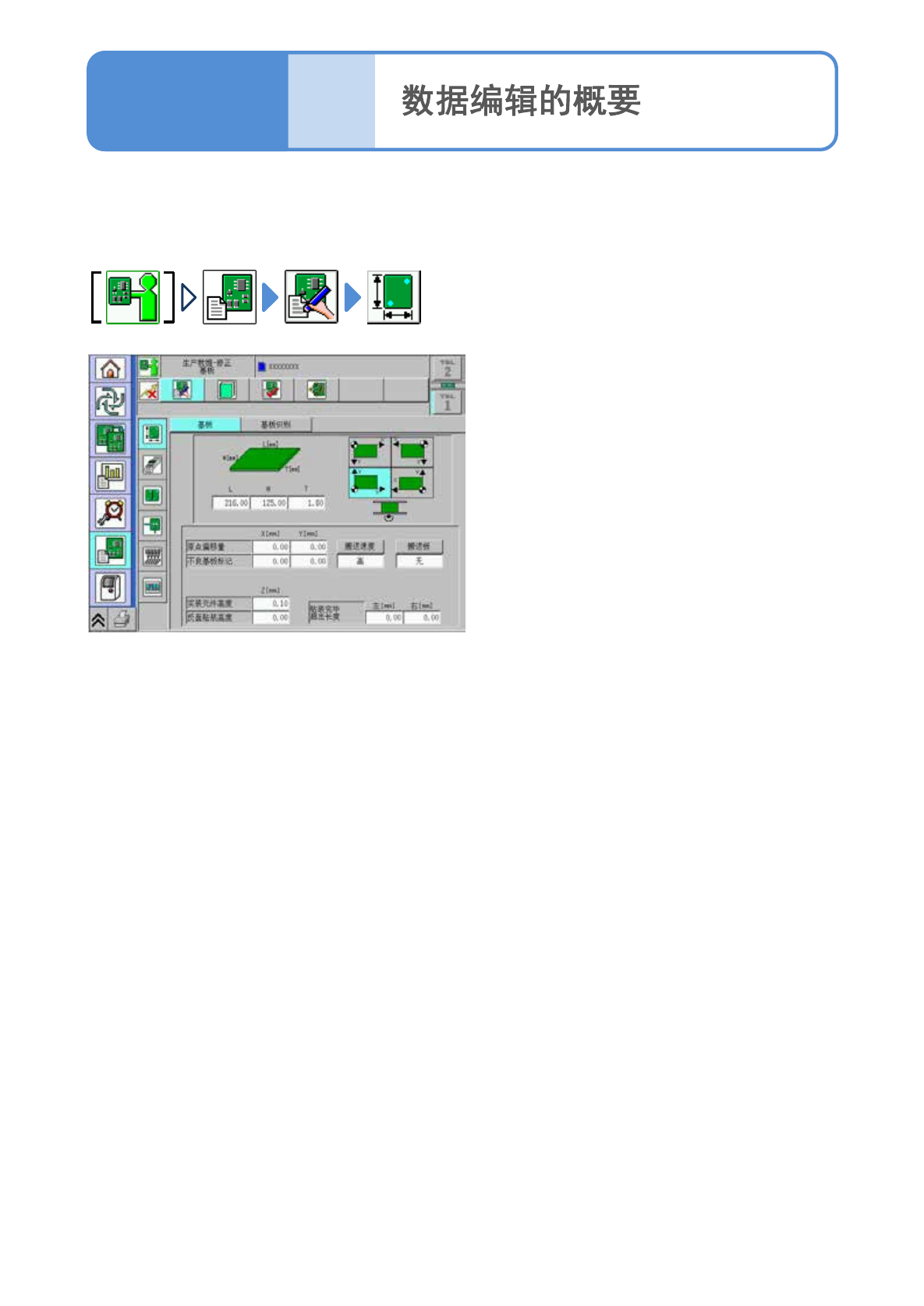

对有关生产的数据进行确认和编辑。
操作篇
4-1-1
●有关参数的详细内容请参阅 (→ 『NPM-DGS』使用说明书 5章 PCB 编辑)
如果在LNB连接状态下修改数据，会自动上传到LNB。
NPM-TT2 EJM1EC-MB-04O-00
4-1-1
-2
NPM-TT2 EJM1EC-MB-04O-00
数据
修改
4-1-2
-1
A
原点偏移量
D
B
C
正面实装完元件的最大高度。
反面贴装高度
不良基板标记
光标移动到需要修改项目
●轻触画面，显示输入画面。
输入实装坐标、基板识别坐标、不良标
记坐标所有原点位置的补正值。
不良基板标记的坐标。
●如果此坐标内有标记，就被判断为不
良基板，不进行实装。
●进行修改时，将软件开关的「不良基
板标记检测」设置到「ON」。
(→P.4-1-14)
反面实装完元件的最大高度。
实装元件高度
1

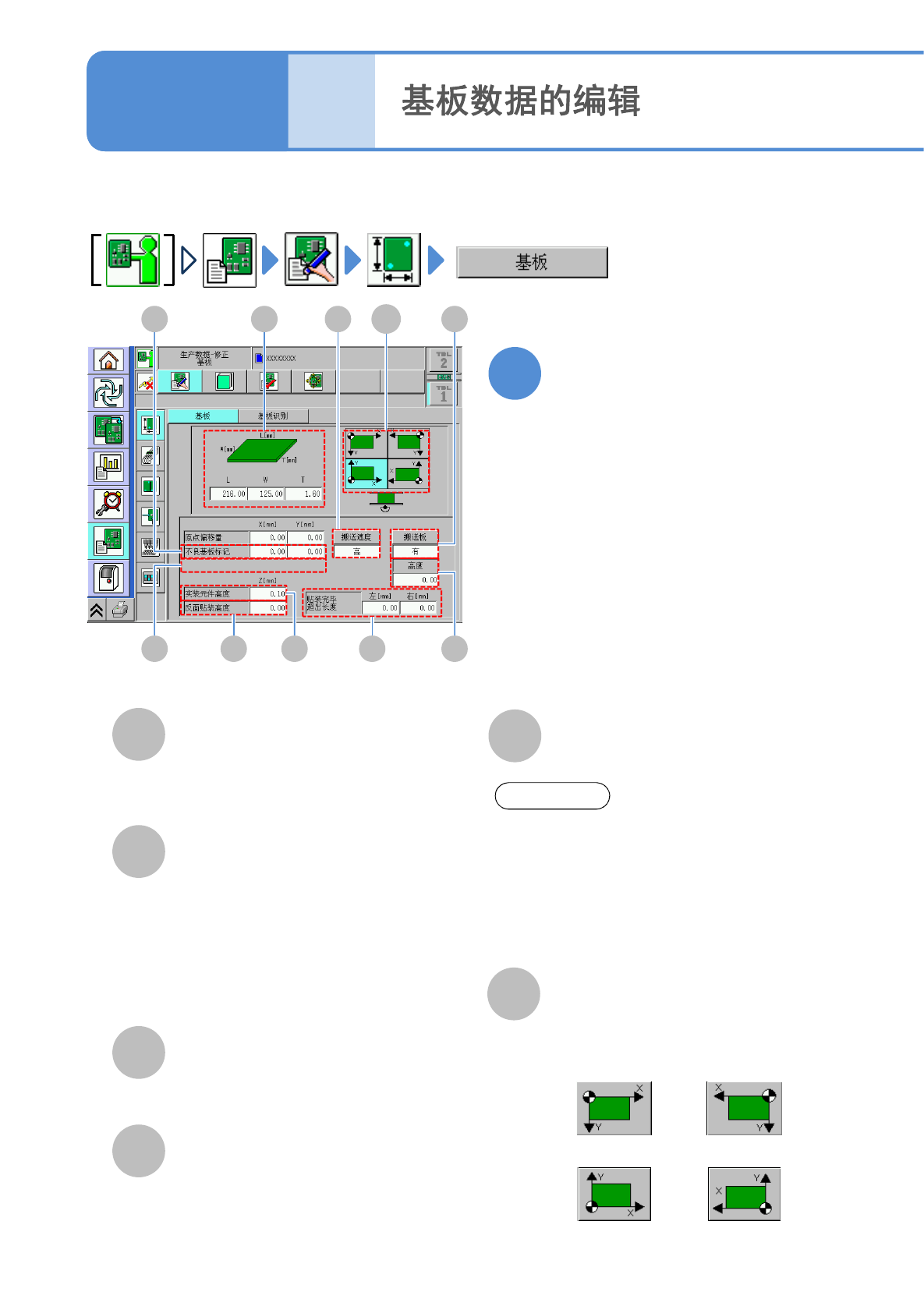

对基板数据的确认、修改进行说明。
E
基板尺寸
输入基板尺寸。
●右前基准
●左前基准
●右后基准
●左后基准
F
坐标基准
选择基板的坐标基准。
操作篇
4-1-2
D C
A
B
G HE
J
F
I
注意
关于基板的宽度尺寸，有时可以输入比设备
基板规格的最大尺寸稍大的值。这是为了应
对客户的基板尺寸的不均而设定的充裕值，
因此可输入设备机构的宽度方向上的最大值。
但是，超出基板规格的最大尺寸的基板，不
在保证对象范围内。
