NPM-TT2 EJM1EC-MB-04O-00 数据 修改 4-1-3 -1 D A B E 选择识别标记。 X[mm] 、 Y[mm] D E A B 在 [ 识别模式 ] 选择「图 案」或者「组」时， 有复数种类时，选择图案编号或者组 编号。 F 1 修改画面上的数据 选择识别模式。 ●基板 : 识别识别标记。 ●图案 : 识别图案标记。 ●组 : 识别组标记。 1 对在 DGS 登录的基板识别数据的修改方法进行 说明。 输入各识…
NPM-TT2 EJM1EC-MB-04O-00
4-1-2
-2
选择载体基板的有无。
G
选择基板的传送速度。
H
J
贴装完毕超出长度(左、右)
●贴装完毕的元件如果超出基板，实装完毕的元件的端面会被判断为基板的端面，造成基板识
别错误。
通过输入元件超出的最大长度，进行正确定位。
■通常的基板定位
■贴装完毕元件超出基板端面时
基板
基準
贴装元件
基准
●贴装完毕元件超出基板左右端面，输入其超出部分的最大长度。
输入范围：0 ～ 9mm
贴装完毕
超出长度(左)
基板流向
贴装元件
基准
贴装完毕
超出长度(右)
基板流向 基板流向
I
轻触数字画面，显示输入画面(下图)。
■“有”时
高度
●输入使用载体基板时的贴装面和，载体基板的夹具
面的高度差。贴装面比夹具面高时，输入正数，比
夹具面低时，输入负数。
贴装面
夹具面
基板
载体基板
高度
●输入高度(正数的情况时)
NPM-TT2 EJM1EC-MB-04O-00
数据
修改
4-1-3
-1
D
A
B
E
选择识别标记。
X[mm]、Y[mm]
D E
AB
在[识别模式]选择「图案」或者「组」时，
有复数种类时，选择图案编号或者组编号。
F
1

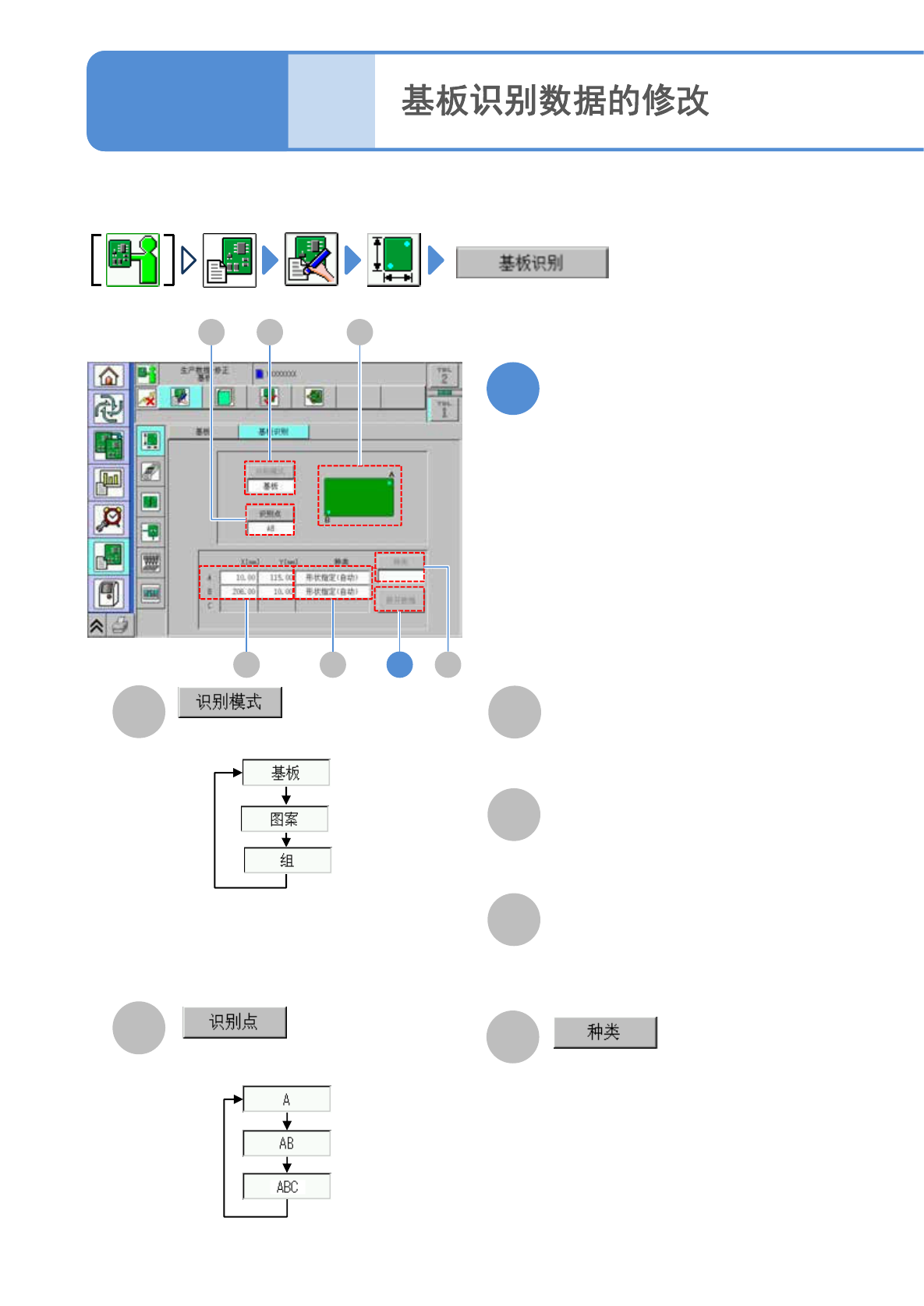

修改画面上的数据
选择识别模式。
●基板: 识别识别标记。
●图案: 识别图案标记。
●组: 识别组标记。
1
对在DGS登录的基板识别数据的修改方法进行说明。
输入各识别标记的基板识别坐标(X,Y)。
●轻触画面，显示输入画面。
F
种类
各识别标记的识别方式。按下「种类」栏，
会显示各识别标记的形状设定画面。
C
C
识别标记(A or B or ABC)的图示。
基板上的识别位置
3
操作篇
4-1-3
NPM-TT2 EJM1EC-MB-04O-00
指示灯1～ 4的亮度数值。
4-1-3
-2
B
A
C
D
灯值
尺寸
选择识别标记的颜色。
E
选择亮度的调整方法。
F
显示前后画面。
形状选择
搜索区域
G
H
返回原来画面。
形状选择和修改
选择的识别标记的形状的尺寸。
●轻触画面，显示输入画面。
1点识别标记的识别范围。
●轻触画面，显示输入画面。
选择识别标记的形状。
2
●贴装头照相机的照明和指示灯值的关系
(→P.5-3-9)
编号
照明种类
1
同轴照明
2
高角度照明
3
中角度照明
4
低角度照明
E F G
DA C B
H
E F
G
D
H
在步骤 (→P.4-1-3
-1
)的画面上
1
E
按 (类型)
