NPM-TT2 EJM1EC-MB-04O-00 4-1-5 -1 数据 修改 操作篇 4 - 1 - 5 A A B 支撑销的配置坐标数据 B 跳过所选择的坐标。跳过的坐标成为 无 效，不配置支撑销。 对支撑销 ( 自动更换对应 ) 的数据的确认、修改 方法进行说明。 显示支撑销的配置坐标 (X,Y) 。配置坐标 的修改，可通过 DGS 进行。
NPM-TT2 EJM1EC-MB-04O-00
C
B
跳过所选择的坐标。
选择基板弯曲或图案弯曲。
A C
A
数据
修改
( )
弯曲模式

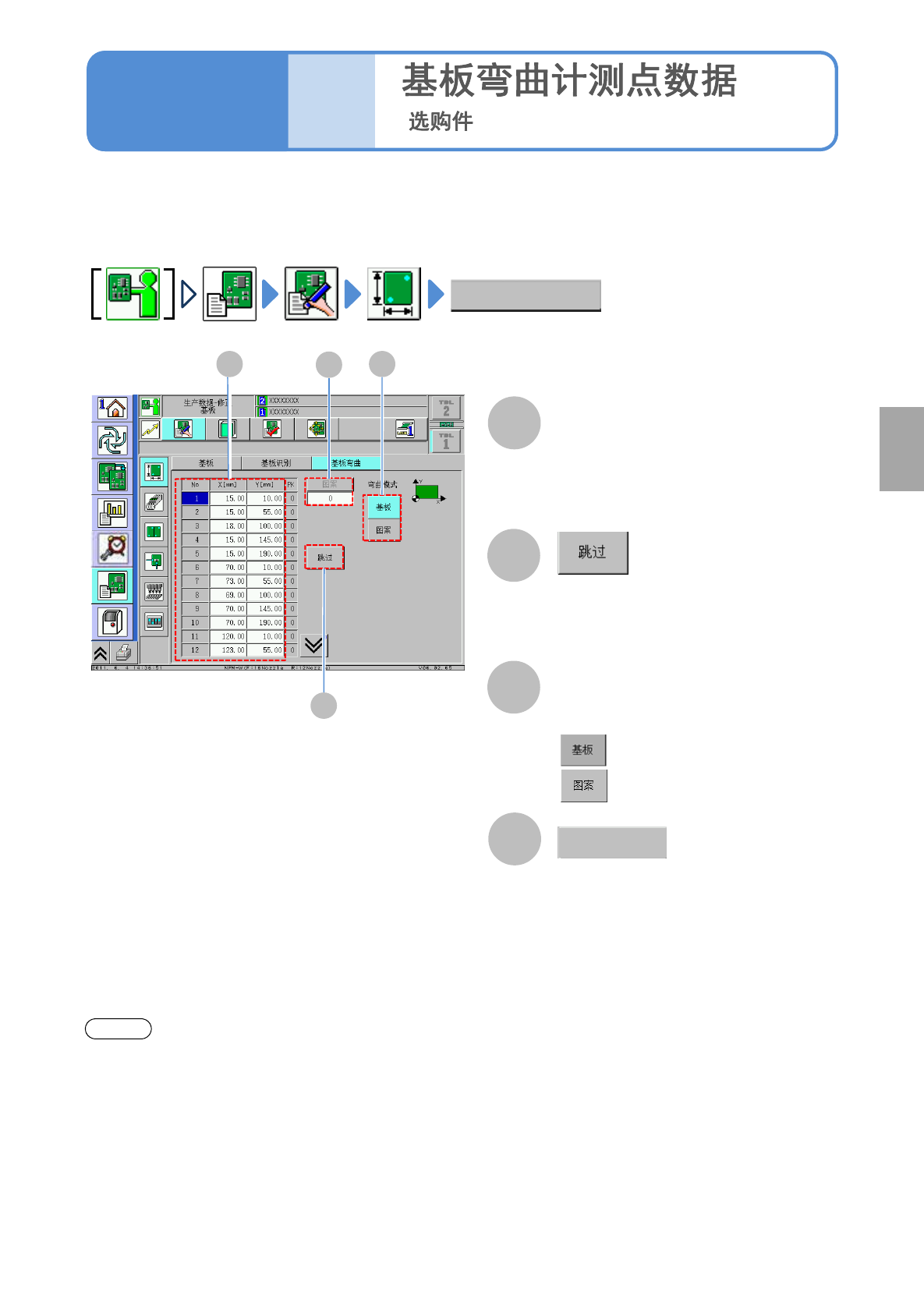

基板弯曲计测点数据
D
能够修改坐标。
操作篇
4-1-4
在这里对确认、修改基板弯曲计测点数据的方法进行说明。
请将光标移动到需要变更数据的位置上后，输入数值。
B
D
● X[mm]:计测点的X坐标。
● Y[mm]:计测点的Y坐标。
●计测点需要在9个点以上。
● 当在9个点以下时，不能跳过。
:通过计测结果补正基板整体。
:通过计测结果补正每个图案。
●切换显示所需的图案数据。
(以1,2,3・・・・・N的形式显示所
登录的图案数)
●只能对图案弯曲实施操作。
在向后工序交接弯曲信息时，或从前工序接受弯曲信息时，需要将生产数据通信开关的“基板弯曲信息”设
定为ON。设定也能够在设备上进行确认。进行变更时，在DGS上设定。
另外，使用基板信息通信功能(不良图案信息、APC 信息等)时，虽然能够使用同时搬送功能，但是不能在设
备上进行设定。因此建议将同时搬送功能设定为无效。可在下述画面上确认在设备上执行基板信息通信功能。
(→P.5-1-1)
●接受：从前工序接受之际设定为ON。
●发送：从后工序交接之际设定为ON。
确认
基板弯曲
图案
4-1-4
※有关异机种之间的基板弯曲信息的接收，不对应。(→P.6-1-8)
NPM-TT2 EJM1EC-MB-04O-00
4-1-5
-1
数据
修改
操作篇
4-1-5
A
A
B

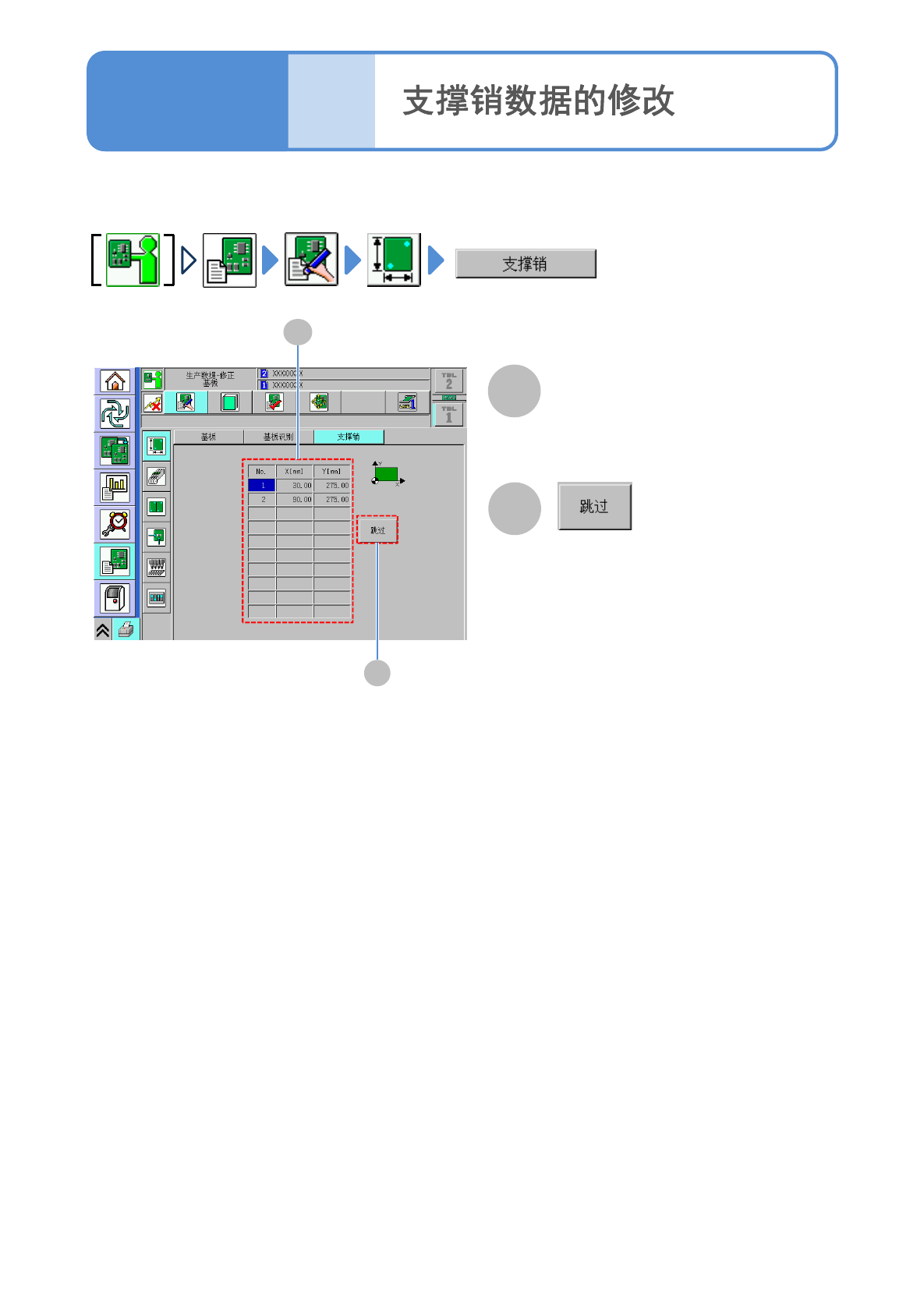

支撑销的配置坐标数据
B
跳过所选择的坐标。跳过的坐标成为无
效，不配置支撑销。
对支撑销(自动更换对应)的数据的确认、修改方法进行说明。
显示支撑销的配置坐标(X,Y)。配置坐标
的修改，可通过DGS进行。
