NPM-TT2 EJM1EC-MB-04O-00
A
数据
修改
1

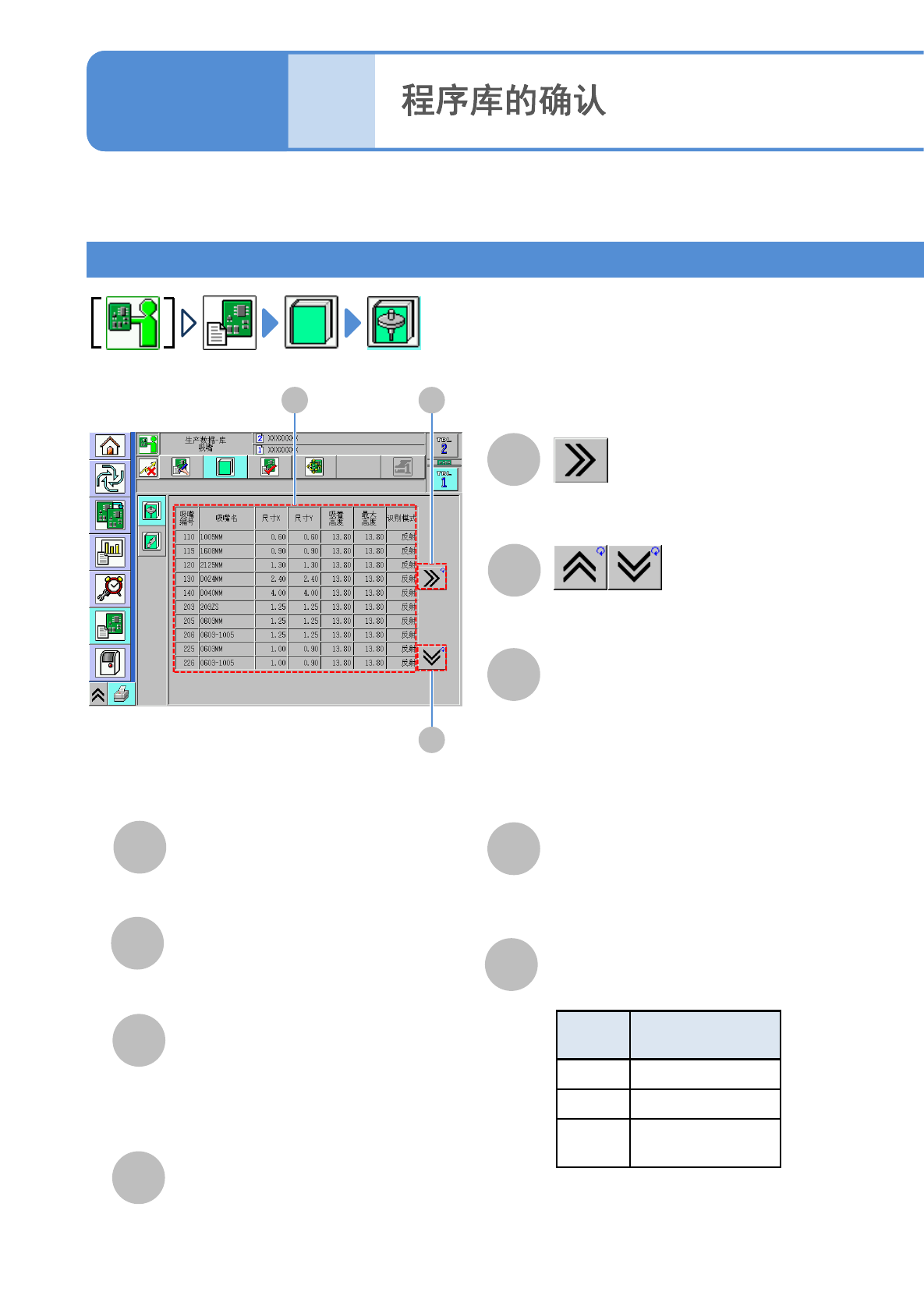

对可使用的吸嘴和料架信息的确认方法进行说明。
●需要编辑时，请通过NPM-DGS进行。
吸嘴程序库
H
最大高度
F
G
吸着高度
尺寸X ／尺寸Y
C
E
吸嘴信息
(→P.4-1-15
-2
)
吸嘴名
吸嘴的全体高度。
●单位: mm。
从吸嘴上端到吸着面的高度。
●单位: mm。
从吸嘴上方看到的X、Y方向的尺寸。
●单位: mm。
B
显示前后画面。
(往右滚动一览表)
D
吸嘴编号
I
识别模式
吸嘴的识别方式。
识别
模式
吸嘴的识别方式
反射 反射识别
透过 透过识别
两者
可以进行反射和透
过两种识别
操作篇
4-1-15
B
C A
4-1-15
-1
NPM-TT2 EJM1EC-MB-04O-00
4-1-15
-2
吸着保持
吸着元件时，贴装头下降的时间。
●单位: ms
吸着学习的有无。
吸着学习
贴装检查
吸嘴确认
有无流量传感器的贴装检查。
吸嘴的有无。
真空破坏
元件实装时，切换真空破坏后吸嘴达到
贴装最低点的时间。
●单位: ms
真空立起
吸着元件时，切换真空泵后吸嘴到达吸
着最低点的时间。
●单位: ms
■吸嘴信息 一览表
C
固定显示信息
按 键，显示变动信息
A
实装保持
元件实装时，贴装头下降的时间。
●单位: ms
堵塞检测值
检测出吸嘴堵塞的判定值。
J
K
L
M
N
O
P
Q
D F H
E G I
R
L
J
M
K
O
P
Q
N
R
确认附着物
确认在吸嘴上是否存在附着物。
NPM-TT2 EJM1EC-MB-04O-00
数据
修改
2
B
种类
吸着补正X ／Y
C
安装间距
D
进给量
E
编带宽
F
料架程序库
B
C
D
E
F
A
A
显示前后画面。
料架的吸着位置的补正值。
料架占有的槽数。
操作篇
4-1-15
4-1-15
-3
