NPM-TT2 EJM1EC-MB-04O-00 4-2-3 -5 + ( 计测所选择计测坐标和周围的 4 点，并 显示结果。 ) 8 9 ( 移动到以一个计测点。 ) 生产数据 校正 3 ( ) 操作篇 4 - 2 - 3 1 2 3 4 5 ●当计测结果不稳定时 通过微动等操作，调整到符合计测的 位 置后，再次计测四周。 ( 请调整到在□ 1.5 mm 内不包含铜箔 等 境界。 ) + ●确认全部点 ●当通过 的 操作变更 了计测坐…
NPM-TT2 EJM1EC-MB-04O-00
4-2-3
-4
6
6
7
7
+

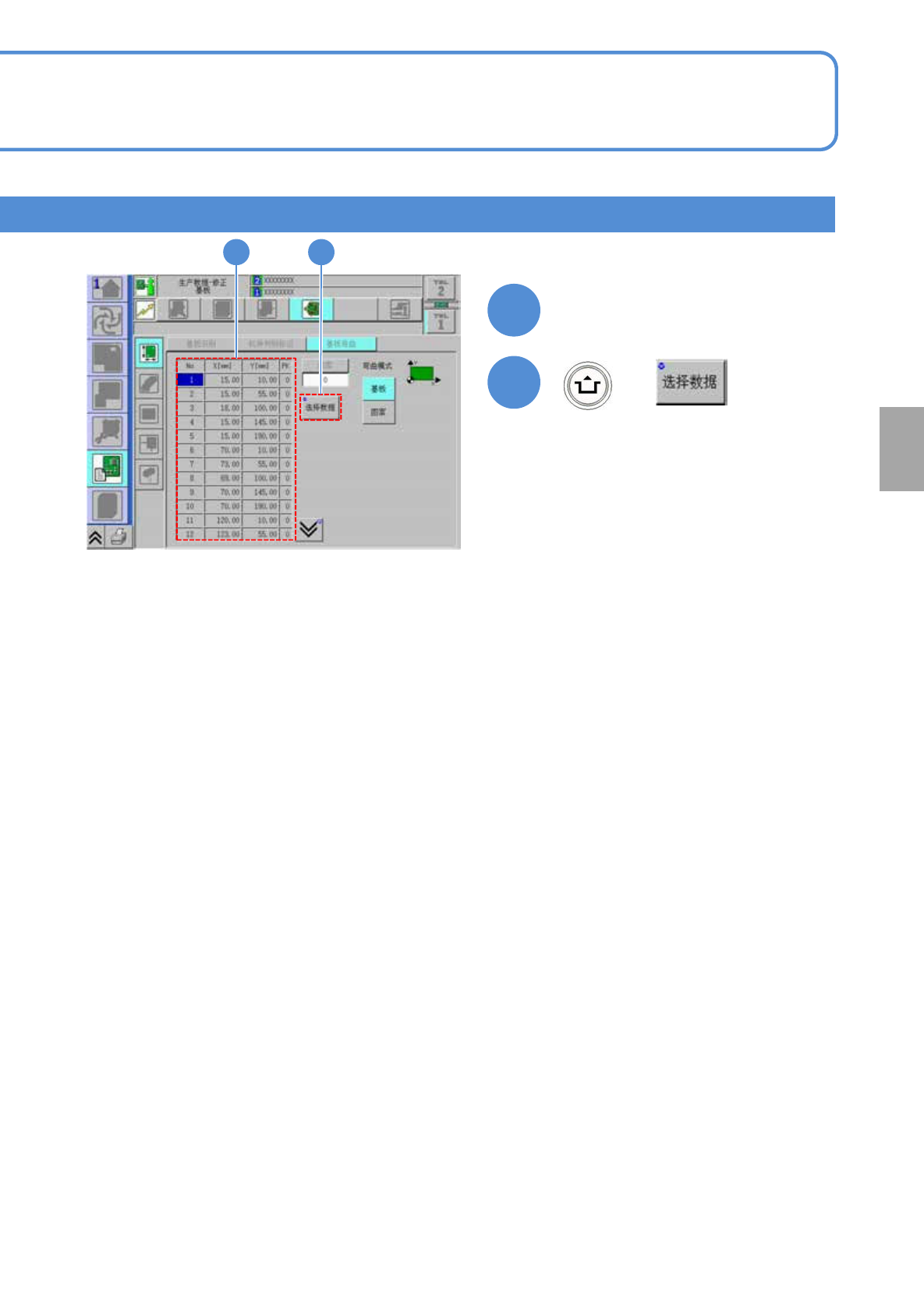

选择需要计测的坐标No
(贴装头照相机移动到计测坐标上，并
能够通过视觉确认计测点的状态。)
●显示在画面上的图像中心为计测位置
●通过目视确认计测点属于与基板表面
条件相匹配的面
NPM-TT2 EJM1EC-MB-04O-00
4-2-3
-5
+
(计测所选择计测坐标和周围的4点，并
显示结果。)
8
9
(移动到以一个计测点。)
生产数据
校正
3
( )
操作篇
4-2-3
1
2
3
4
5
●当计测结果不稳定时
通过微动等操作，调整到符合计测的位
置后，再次计测四周。
(请调整到在□1.5 mm内不包含铜箔等
境界。)
+
●确认全部点
●当通过 的操作变更了计测坐标时，
将会确认是否保存所变更的坐标。
选择所需的一方。
8
10
1.5mm
1.5mm
确认计测点(中心)和周围的差是否在
0.03 mm以下。
●当通过 的操作变更了计测坐标时，
因为会确认是否保存所变更的坐标。
选择所需的一方。
8
校正顺序 2
8 9 10
NPM-TT2 EJM1EC-MB-04O-00
4-2-3
-6
13
13
11
11
12
13
14
12
+
(计测全部坐标，并显示计测结果。)
确认存在基板，以及提示
+
差异 ：计测值和补正值的差
计测值：基板上面和计测基板上面的
理想差
当计测基板上面较高时，显示
正数）
补正值：通过计测结果所算出的补正
曲面的相同坐标值
●当差异超出0.3mm时，将显示错误，
背景转为黄色。
为了获得正确的补正曲面，重新确认
计测点。另外，当计测值或补正值不
足 -4.5mm或超出+2mm时，也显示错
误。
：切换到 的画面
11
■不进行操作时
(为 的画面状态)
11
