NPM-TT2 EJM1EC-MB-04O-00 E 厚度计测 在 NPM - TT2 不使用。 F 校正 校正对象。 G 形状 校正元件的 4 个形状种类。 4 4 5 5 选择吸着条件 A B C F G E D 设定完毕 C A B 吸嘴位置 使吸嘴吸着的位置。 扫描速度 识别时 4 挡速度。 扫描方向 识别时的方向 : 左 → 右 : 右 → 左 D 吸着 ■自动吸着元件时 ■手动吸着元件时 生产数据 校正 3 4-2-4 -5…

100%1 / 506
NPM-TT2 EJM1EC-MB-04O-00
4-2-4
-4
3
3

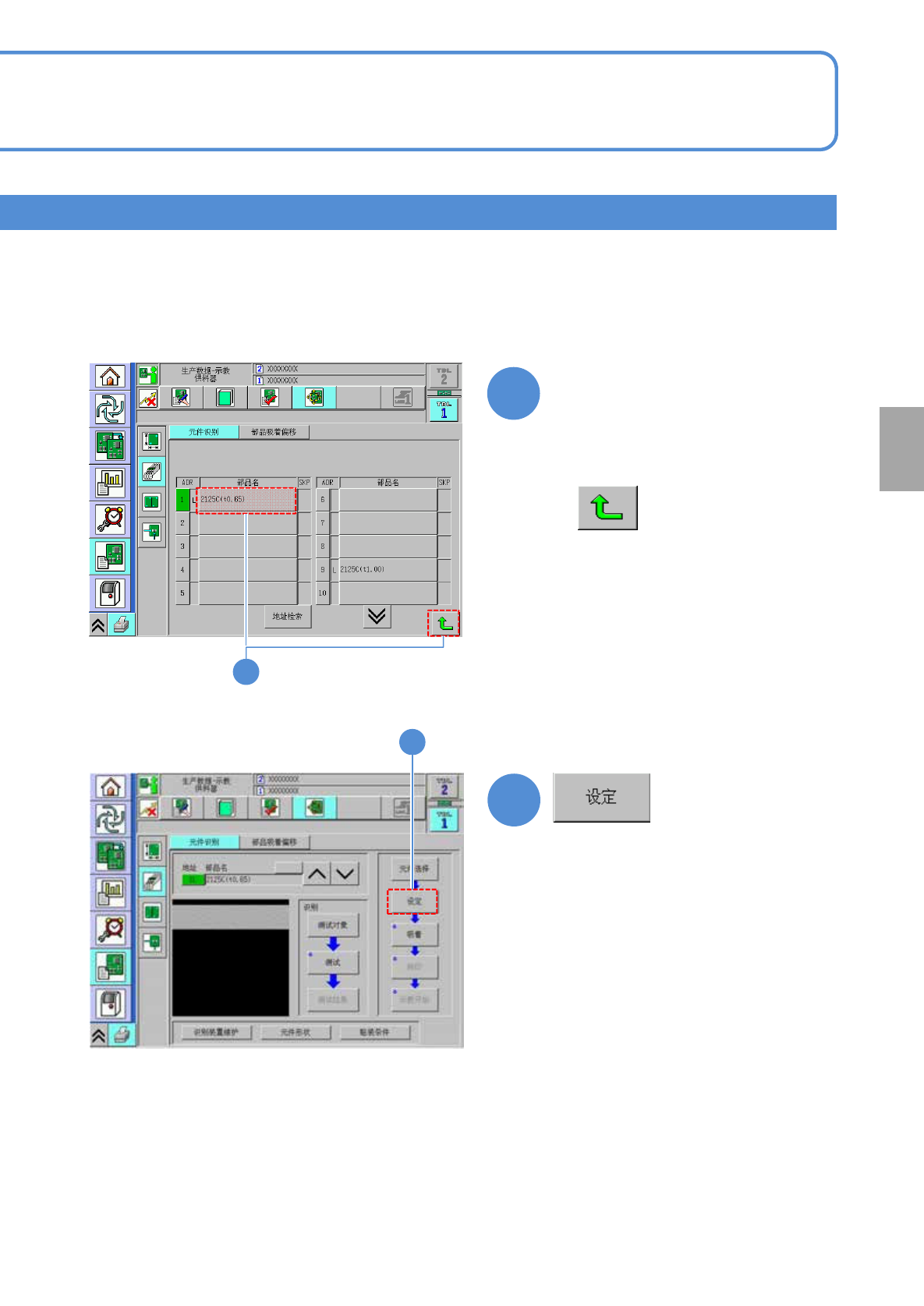

(显示设定吸着条件的画面)
选择识别元件
2
■停止时
2
●在“ADR”中以绿色显示的栏，表示
需要进行元件识别校正的项目。
NPM-TT2 EJM1EC-MB-04O-00
E
厚度计测
在NPM-TT2不使用。
F
校正
校正对象。
G
形状
校正元件的4个形状种类。
4
4
5
5

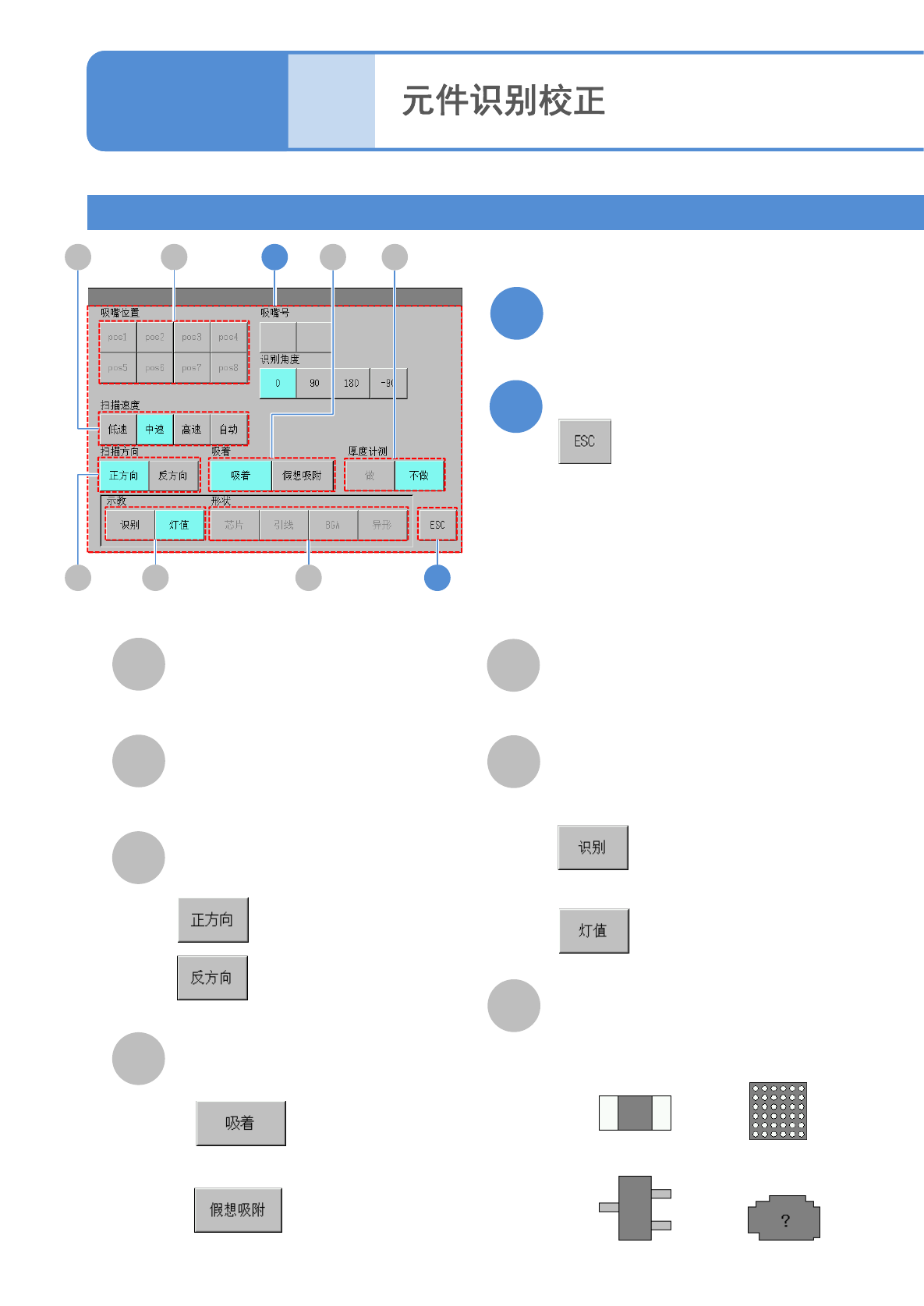

选择吸着条件
AB
C F G
ED
设定完毕
C
A
B
吸嘴位置
使吸嘴吸着的位置。
扫描速度
识别时4挡速度。
扫描方向
识别时的方向
: 左→右
: 右→左
D
吸着
■自动吸着元件时
■手动吸着元件时
生产数据
校正
3
4-2-4
-5
元件识别校正 2
■在线性照相机识别元件时
■调节识别图像的亮度时
●形状: 芯片
●形状: 引脚
●形状: BGA
●形状: 异型
操作篇
4-2-4
NPM-TT2 EJM1EC-MB-04O-00
6
7
8
+
+
+

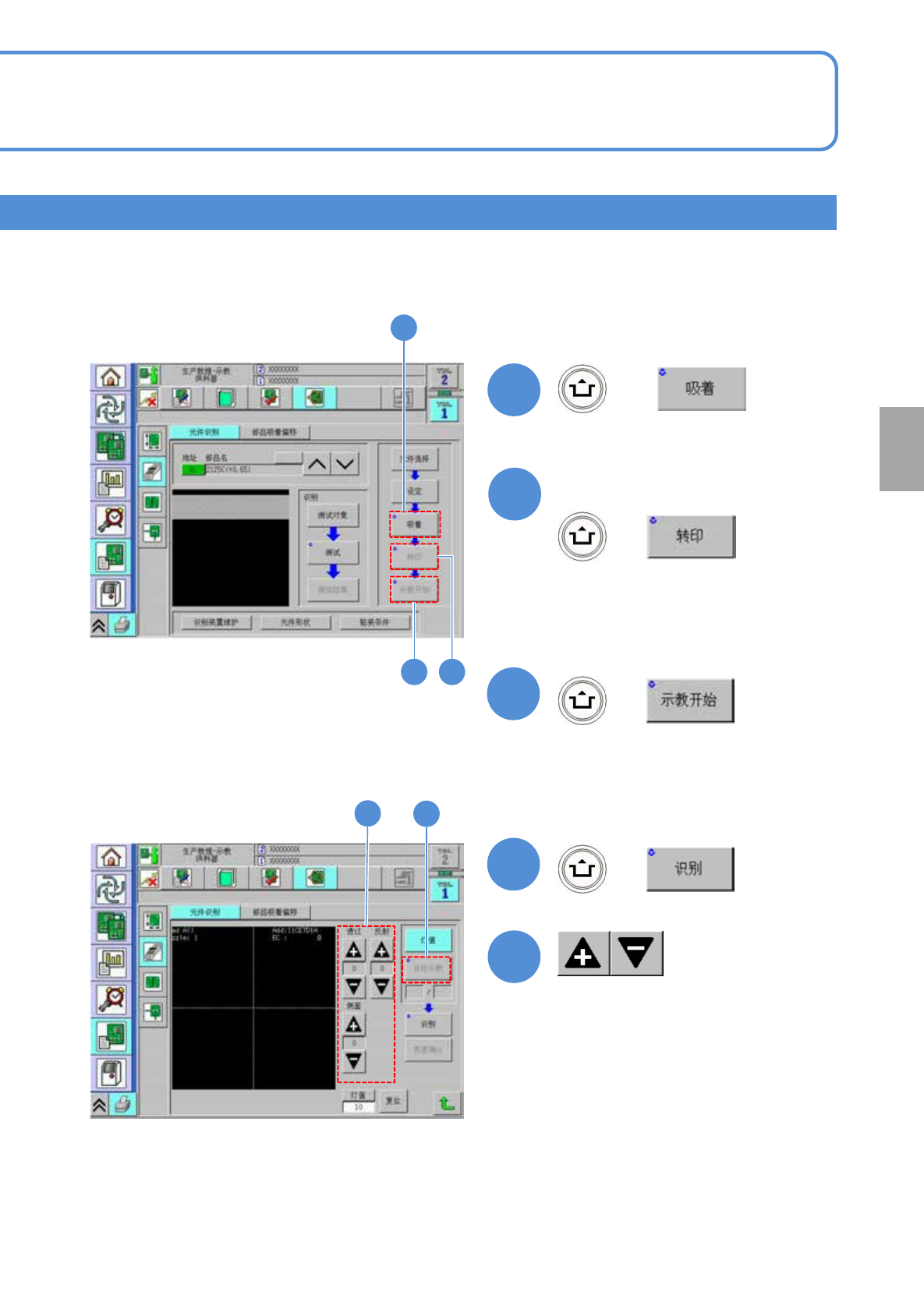

(元件被吸着)
只限转印时
(识别画面扩大显示，开始校正)
(元件被转印)
●只有在转印功能有效时可以选择。
4-2-4
-6
9
+
(将决定最佳灯值）
10
9
10
6
7
8
●调整亮度以便使不良标记清楚
易见。
(→P.4-2-1 ‘指示灯值的调整’)
