NPM-T T 2 EJM1EC-MB - 05O-01 5-3 -1 机 器 参 数 XY XY A 原点偏移量 X[m m ] /Y [ m m] 作为 X 轴 、 Y 轴动作基准的各轴 原点的 偏 移值。 安装贴装头 X[mm ]/Y[ m m]/Z[ mm ] 安装贴装头时，作为 X 轴 、 Y 轴 动作基 准的 各轴原点 的偏移 值。 B 設備に設 置され ている フィー ダー の メモリ ー 情報 を表 示します 。 X Y…
NPM-TT2 EJM1EC-MB-05O-01
操作键 结果
把托盘板移动到供给位
置。
把托盘板移动到吸着位
置。
把托盘板收纳在托盘箱。
把托盘板从托盘箱抽出。
更换托盘箱。
解除托盘箱安全盖。
供给部挡板打开
供给部挡板关闭。
托盘箱挡板打开。
托盘箱挡板关闭。
指示灯会灯亮。
指示灯会灯灭。
5-2-13
-2
E
■变更托盘板的移动速度时
选择托盘板的移动速度。
■进行其他动作时
+
■下表的确认方法(※供给部挡板打开时)
+
●
(供给部挡板开关)
NPM-TT2 EJM1EC-MB-05O-01

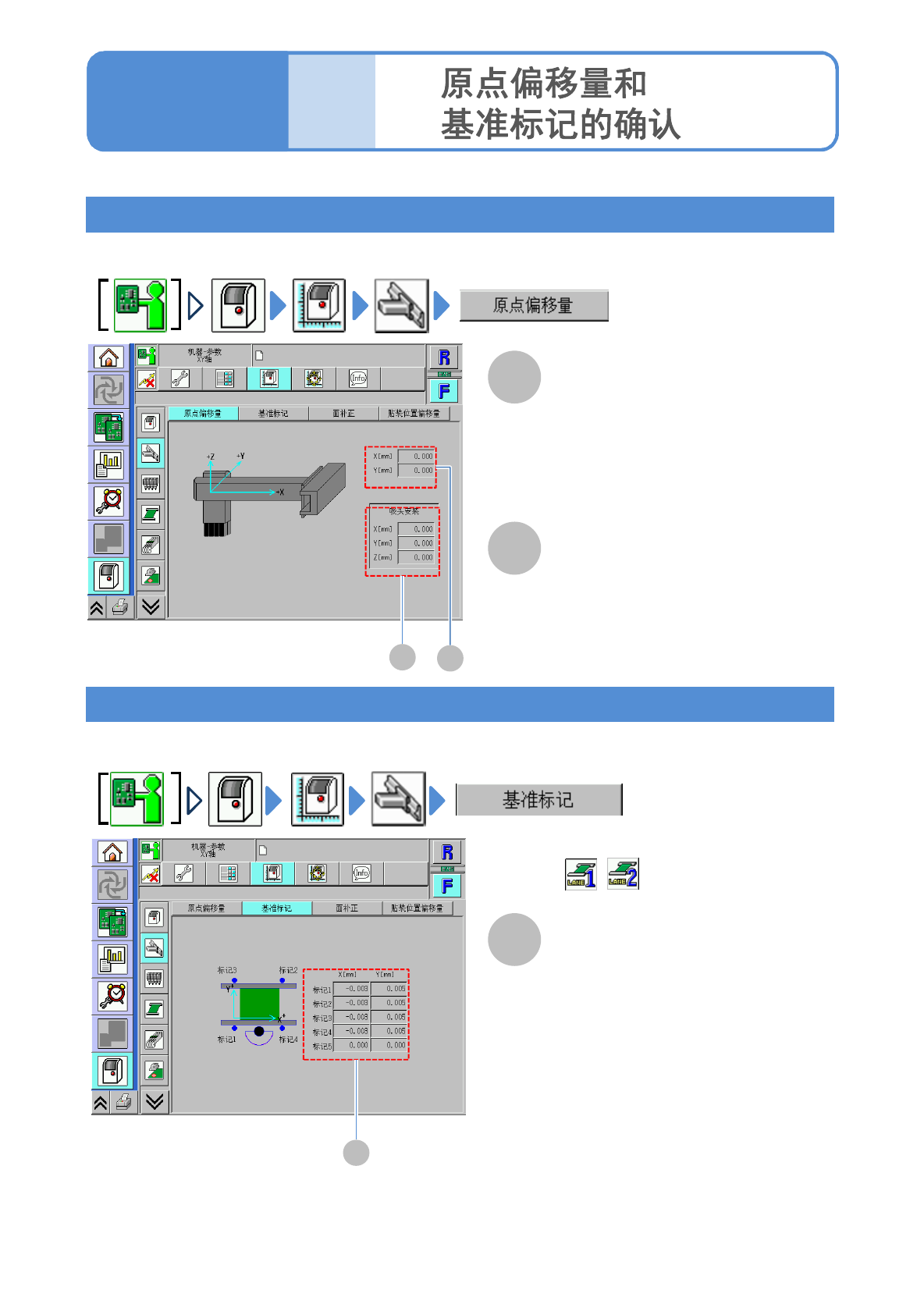

5-3-1
机器参数
XY
XY
A
原点偏移量 X[mm]/Y[mm]
作为X轴、Y轴动作基准的各轴原点的偏
移值。
安装贴装头 X[mm]/Y[mm]/Z[mm]
安装贴装头时，作为X轴、Y轴动作基准的
各轴原点的偏移值。
B
設備に設置されているフィーダーのメモリー情報を表示します。
XY原点偏移量
确认X轴、Y轴的原点偏移值(校准的结果)。
XY基准标记
确认贴装头移动到XY 基准标记位置的偏移值(校准的结果)。
●使用双轨传送带时，事先选择轨道。
基准标记坐标 X[mm]/Y[mm]
传送带的基准标记的X、Y坐标的偏移值。
B
A
A
A
操作篇
5-3-1
■双轨传送带时
(事先选择轨道)
NPM-TT2 EJM1EC-MB-05O-01

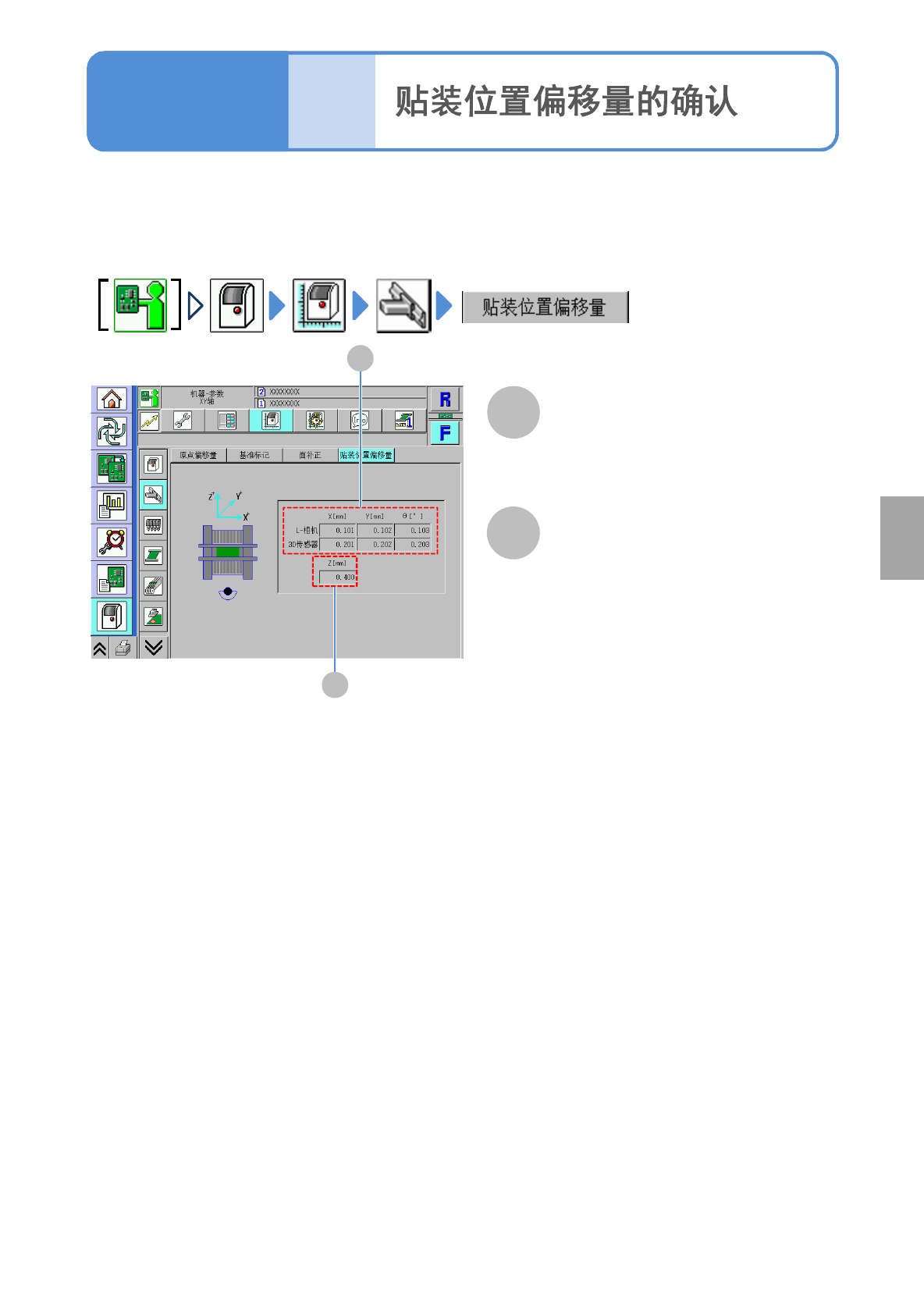

5-3-2
机器参数
操作篇
5-3-2
在这里，确认贴装位置偏移量。
线性相机、3D传感器
X[mm]/Y[mm]/ θ[°]
显示与贴装位置补偿值的线性相机、3D
传感器相应的X/Y/θ坐标。
A
B
B
A
Z [mm]
显示贴装位置补偿值的Z坐标。
