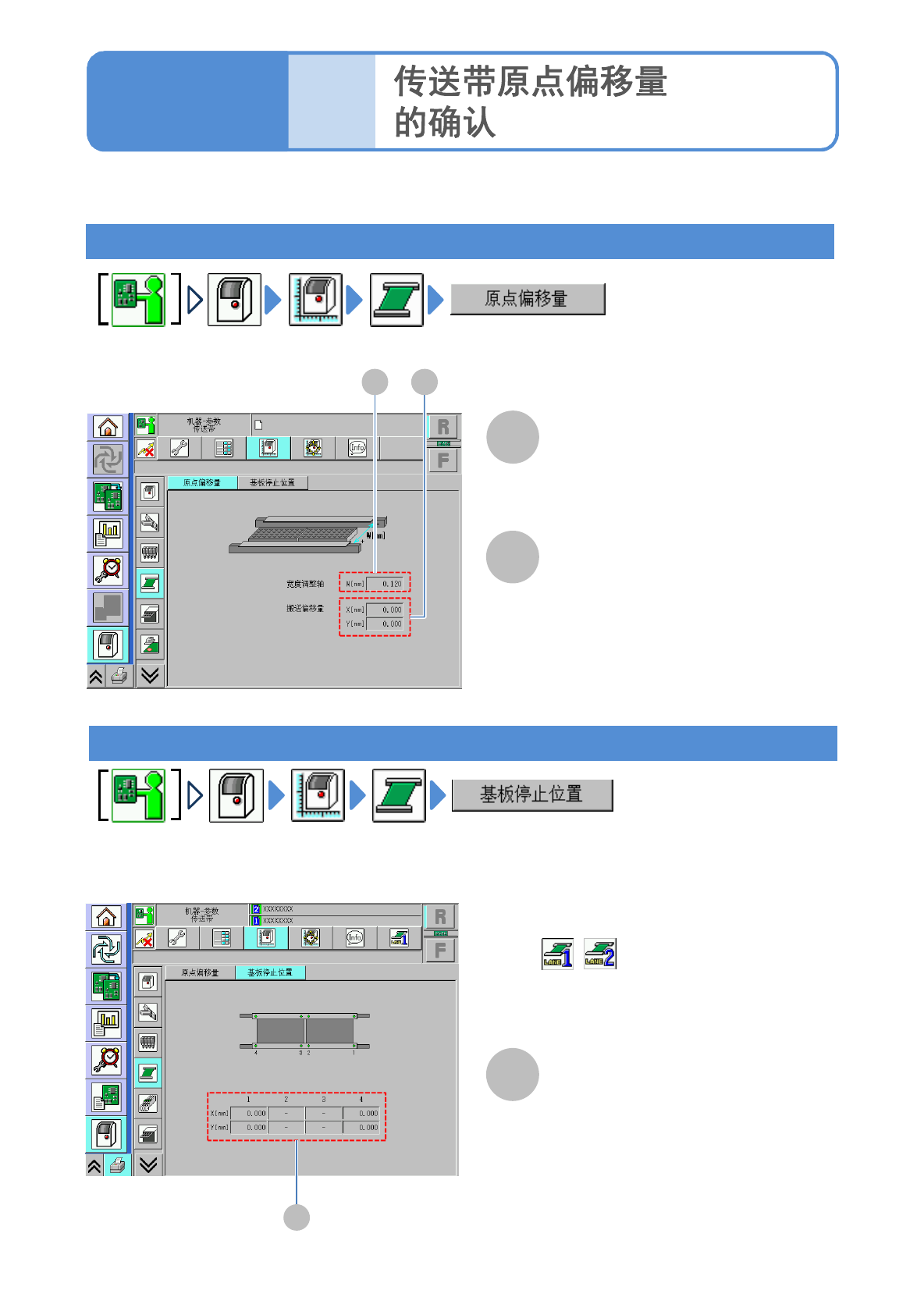

NPM-TT2 EJM1EC-MB-05O-01
5-3-8
机器参数
宽度调整轴
传送带宽度的偏移值。
A
A
B
B
传送偏移值X[mm]/Y[mm]
补正传送带单元组装时误差的偏移值。
确认原点偏移值
确认基板停止位置的偏移值
基板停止位置偏移值
X[mm]/Y[mm]
A
A
确认传送带的原点偏移值(校准的结果)和基板停止位置的偏移值。
●使用双轨传送带时，事先选择轨道。
操作篇
5-3-8
■双轨传送带时
(事先选择轨道)
NPM-TT2 EJM1EC-MB-05O-01

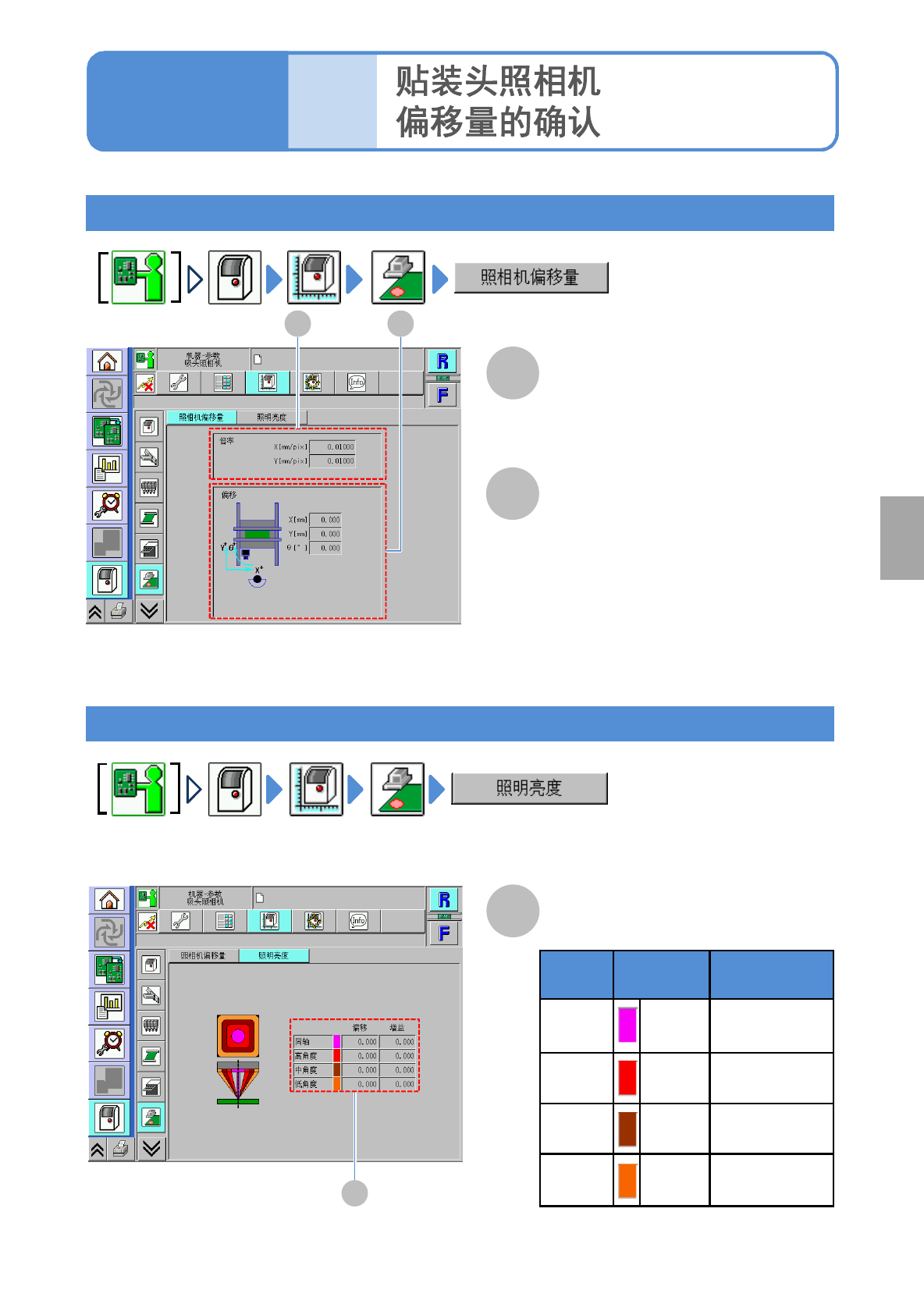

5-3-9
机器参数
倍率 X[mm/pix]/Y[mm/pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值 X[mm]/Y[mm]/ θ[°]
通过识别照相机进行识别时，移动位置
的补正值。
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
确认照明亮度
A
A
A
A
B
B
照明的亮度偏移值
照明
种类
颜色 说明
同轴
照明
粉红色
同轴照明的
亮度偏移值
高角度
照明
红色
高角度照明的
亮度偏移值
中角度
照明
褐色
中角度照明的
亮度偏移值
低角度
照明
橙色
低角度照明的
亮度偏移值
操作篇
5-3-9

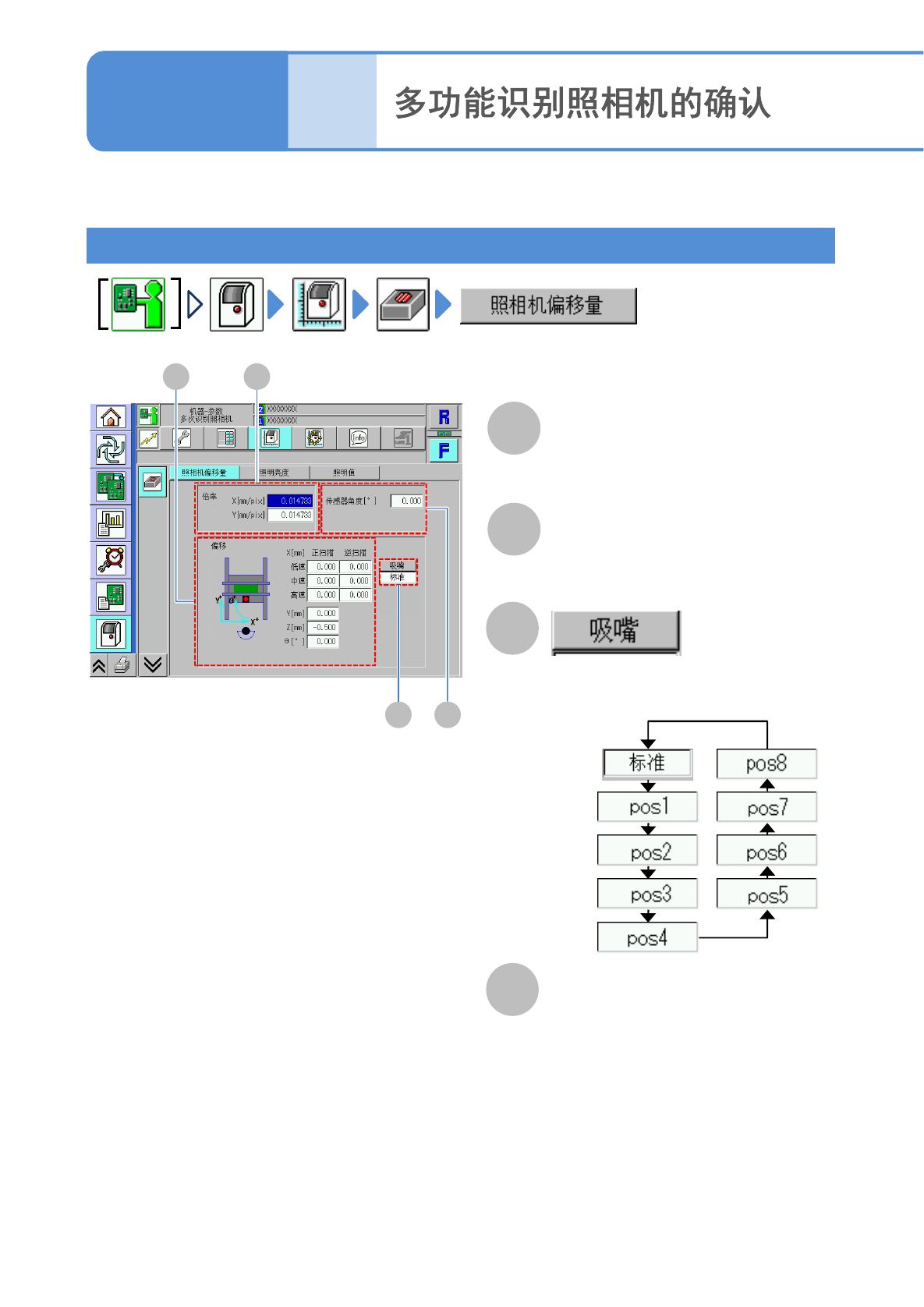

NPM-TT2 EJM1EC-MB-05O-01
5-3-10
-1
机器参数
1
操作篇
5-3-10
設備に設置されているフィーダーのメモリー情報を表示します。
确认照相机的倍率、偏移值
确认多功能识别照相机的倍率、照明亮度、指示灯值的偏移值(校准的结果)。
倍率
在识别装置设定多功能识别照相机的倍率。
●用于元件识别的计算。
偏移值
通过识别照相机进行识别时，移动位置的
补正值。
选择在「偏移」显示的对象吸嘴。
(只限8吸嘴贴装头)
C
A
B
D
B
C
A
D
多功能识别照相机与X轴的倾斜补正值。
传感器角度 [ °]
