NPM-T T 2 EJM1EC-MB - 05O-01 机 器 参 数 5-3 -12 操作篇 5 - 3 - 1 2 料架吸着 位置 A 台车位置的偏移值 X[m m ] /Y [ m m]/Z[ m m] 左右台车 位置的 偏移值 。 B 吸着位置的偏移值 X[m m ] /Y [ m m]/Z[ m m] 料架的吸 着位置 的偏移 值。 (X/Y/Z 坐标 ) 转印位置 偏移值 A 刮刀轴的偏移值 B 转印位置的偏移值 Z[mm…
NPM-TT2 EJM1EC-MB-05O-01
5-3-11
机器参数
●TP [mm]
托盘供料器的TP轴的原点偏移值。
●TL [mm]
托盘供料器的TL轴的原点偏移值。
确认吸着位置的偏移值
A
原点偏移值
确认原点偏移值
A
B
位置偏移值 X[mm]Y[mm]
标记A、B点的X、Y方向的位置偏移值。
位置偏移值 Z[mm]
标记C、D、E的Z方向的位置偏移值。
确认托盘供料器的吸着位置的偏移值、TP轴和TL轴的原点偏移值。
A
A
B
操作篇
5-3-11
NPM-TT2 EJM1EC-MB-05O-01
机器参数
5-3-12
操作篇
5-3-12
料架吸着位置
A
台车位置的偏移值
X[mm]/Y[mm]/Z[mm]
左右台车位置的偏移值。
B
吸着位置的偏移值
X[mm]/Y[mm]/Z[mm]
料架的吸着位置的偏移值。
(X/Y/Z坐标)
转印位置偏移值
A
刮刀轴的偏移值
B
转印位置的偏移值 Z[mm]
A
B
●原点偏移量[pluse]
刮刀轴的原点偏移值。
●A:调节量0.05mm[pluse]
刮刀轴的A点(0.05mm位置)偏移值。
●B:调节量0.50mm[pluse]
刮刀轴的B点(0.50mm位置)偏移值。
转印位置的Z轴方向偏移值。
A B A CD
C
D
显示在校准时所计测的全部值。标注
“－”的项目为计测对象外部位的数据。
显示在重新连接交换台车后、进行吸附
动作时所计测的值。只显示台车的值。
NPM-TT2 EJM1EC-MB-05O-01
机器参数
操作篇
5-3-13
A
B A
B
C
C

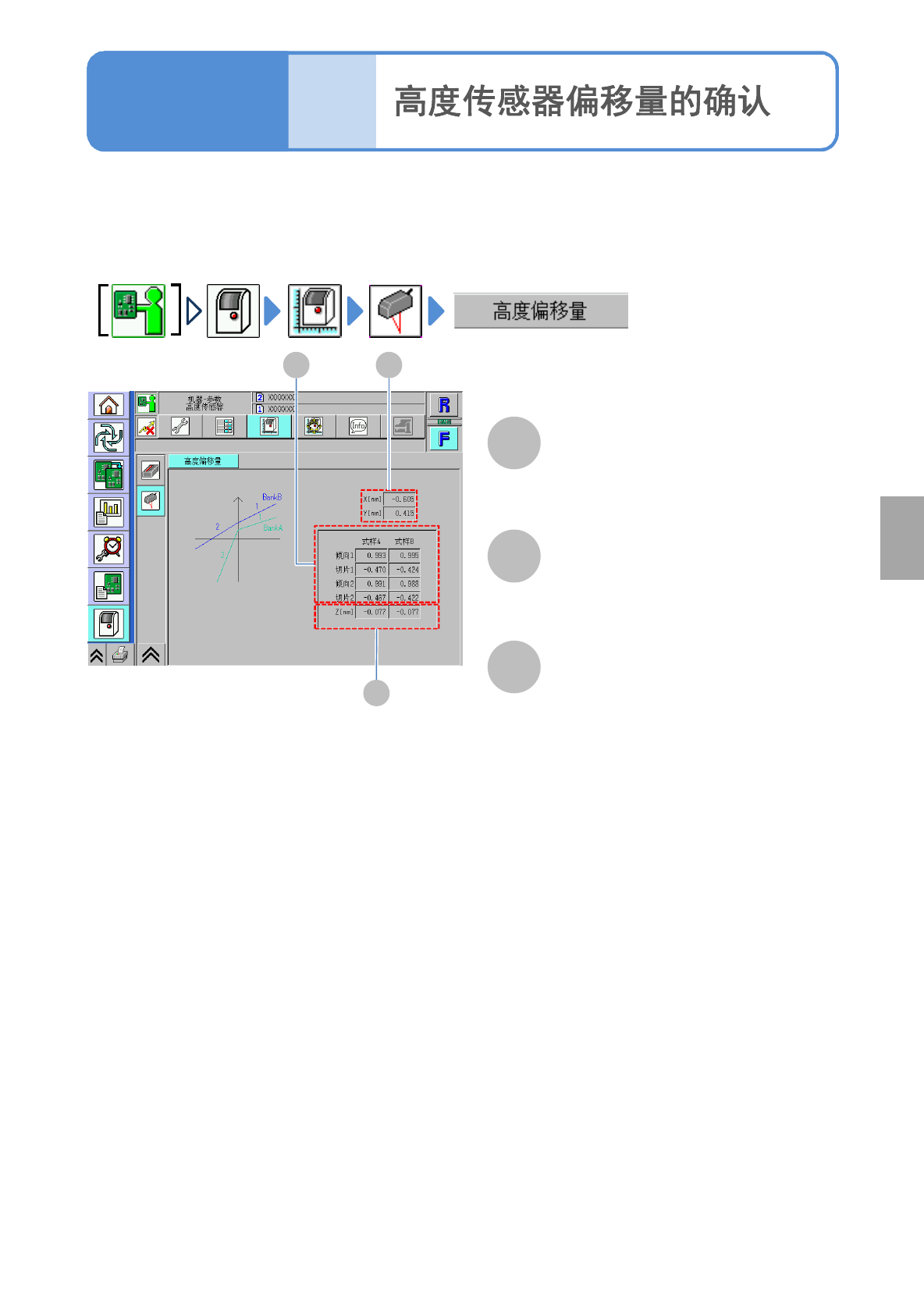

确认高度传感器的传感器偏移值(校准作业的结果)等。
●Bank A、Bank B・・・高度传感器可以切换测定范围(分辨率)。
Bank A和Bank B使用各测定范围的数值。
●在点胶头，只使用Bank A。
X[mm]/Y[mm]
高度传感器的安装位置的偏移值。
Z[mm]
高度传感器和基准吸嘴的偏移值。
倾斜、切片
为了计算高度传感器的补正量的补正系
数的值。
5-3-13
-1
