NPM-TT2 EJM1EC-MB-06O-00
规格
1
6-1-6
-1
设备以贴装头为单位搭载标准吸嘴，对应多样化元件。
与NPM系列可以通用。
操作篇
6-1 -6

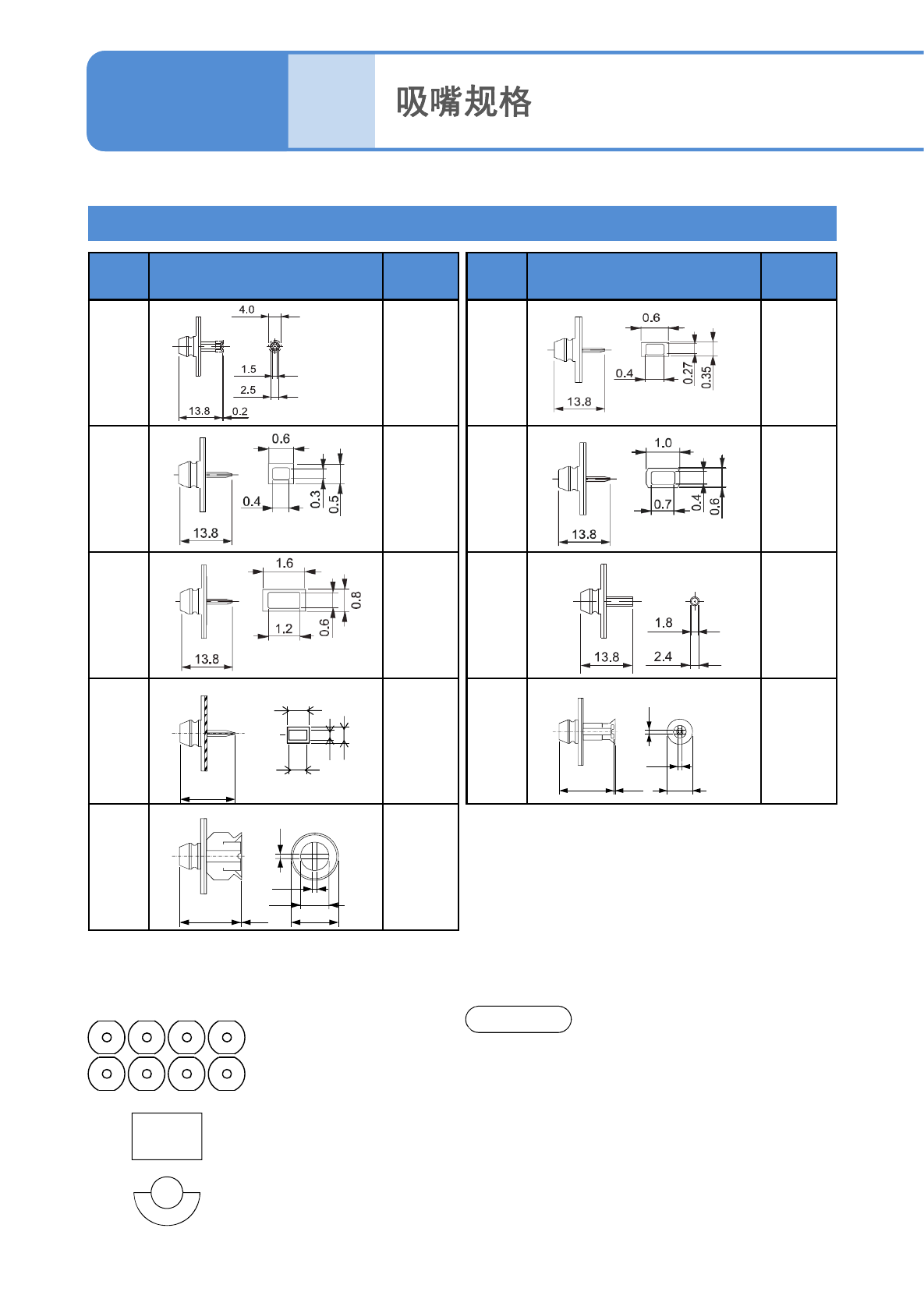

8吸嘴贴装头
吸嘴
No.
形状(mm)
对象元件
(代表例)
225C
225CN
0603R, C
230C
230CN
1005R, C
1608R, C
240C
240CN
3216R, C
4532R, C
TAN-
X,B,C,D
Al电解-
A,B,C
185
185N
SOP
QFP
PLCC
BGA
～ 18
× 18 mm
吸嘴
No.
形状(mm)
对象元件
(代表例)
140
140N
TAN-D
AI 电解-D
SOP
SOJ
PLCC
CSP
226C
226CN
0603R, C
1005R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
203Z
203ZN
0402R, C
199
199N
SOP
QFP
PLCC
BGA
～32
× 32 mm
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●8吸嘴贴装头用吸嘴，上述9个种类是标准规格，
CM系列的8吸嘴贴装头用吸嘴也可使用。
13.8
13.8
6
1.5
0.3
13.8
10
1
1
0.1
6
1 2 3 4
5 6 7 8
基板识别
照相机
通知
1.5
プライバシー保 護のため、この画像の自動ダウ
ンロードをブロックし ました。
0.3
0.45
0.32
0.17
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-2
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8

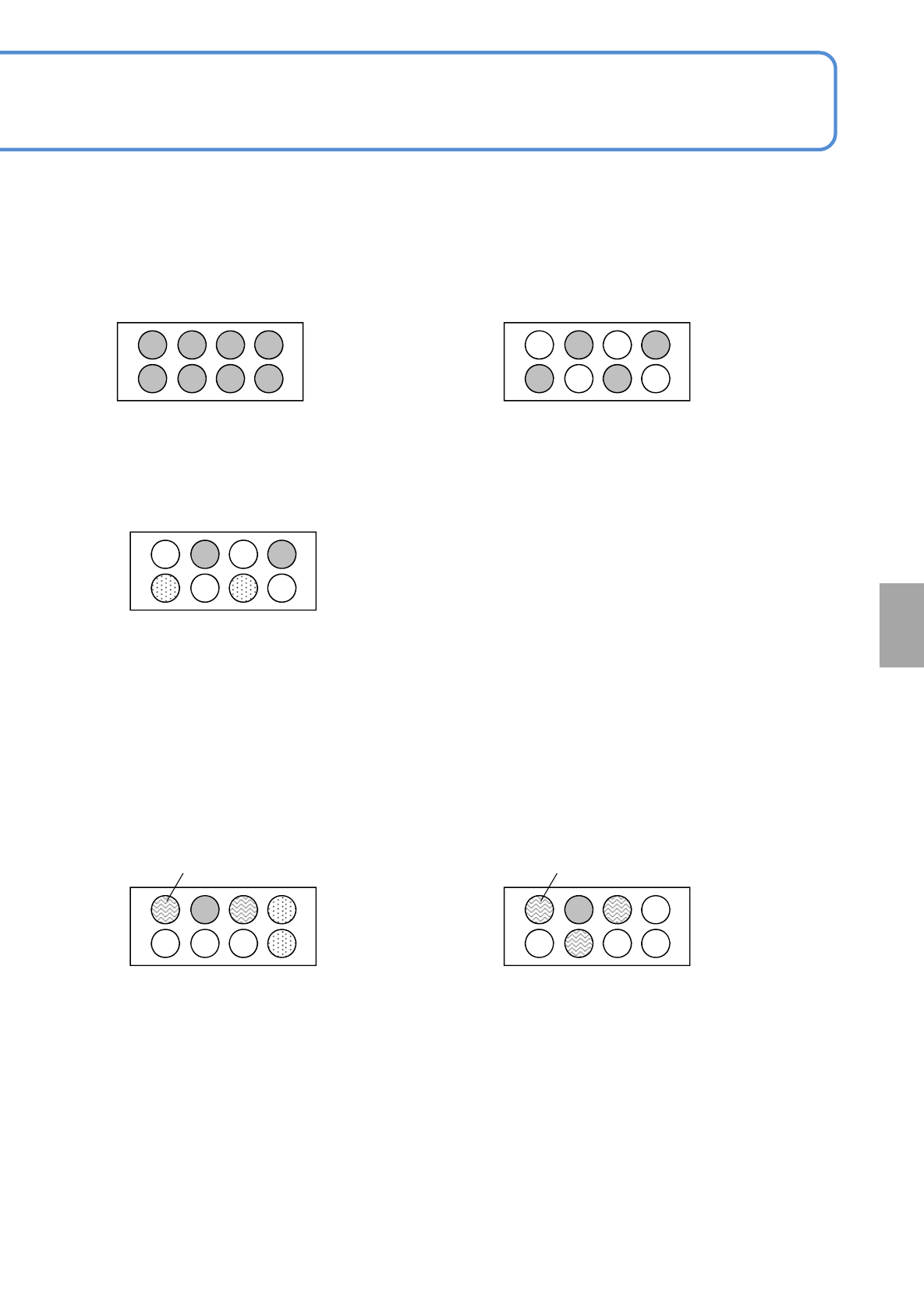

■可以吸着的元件尺寸和吸嘴排列
(●: 可吸着、○: 不可吸着)
※吸着超过24 mm × 24 mm的元件时，在邻接吸嘴的排列位置安装吸嘴直径为4 mm以下的识别用吸
嘴。
（只限透过识别时）
●可吸着元件:
12 × 12 mm以下的元件
(A × A ≦ 12 × 12)
●可吸着元件:
18 × 18 mm ～ 24 × 24 mm的元件
(18 × 18 < A × A ≦ 24 × 24)
●可吸着元件:
12 × 12 mm ～ 18 × 18 mm的元件
(12 × 12 < A × A ≦ 18 × 18)
1 2 3 4
5 6 7 8
⑤、⑦是可吸着12 × 12 mm以下的元件
识别用吸嘴(φ4 mm以下)：①、③
1 2 3 4
5 6 7 8
●可吸着元件：
24 × 24 mm ～ 28 × 28 mm的元件
(24 × 24 < A × A ≦ 28 × 28)
④、⑧是可吸着12 × 12 mm以下的元件
识别用吸嘴(φ4 mm以下)：①、③、⑥
1 2 3 4
5 6 7 8
●可吸着元件：
28 × 28 mm ～ 32 × 32 mm的元件
(28 × 28 < A × A ≦ 32 × 32)
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-3
规格
2
操作篇
6-1 -6

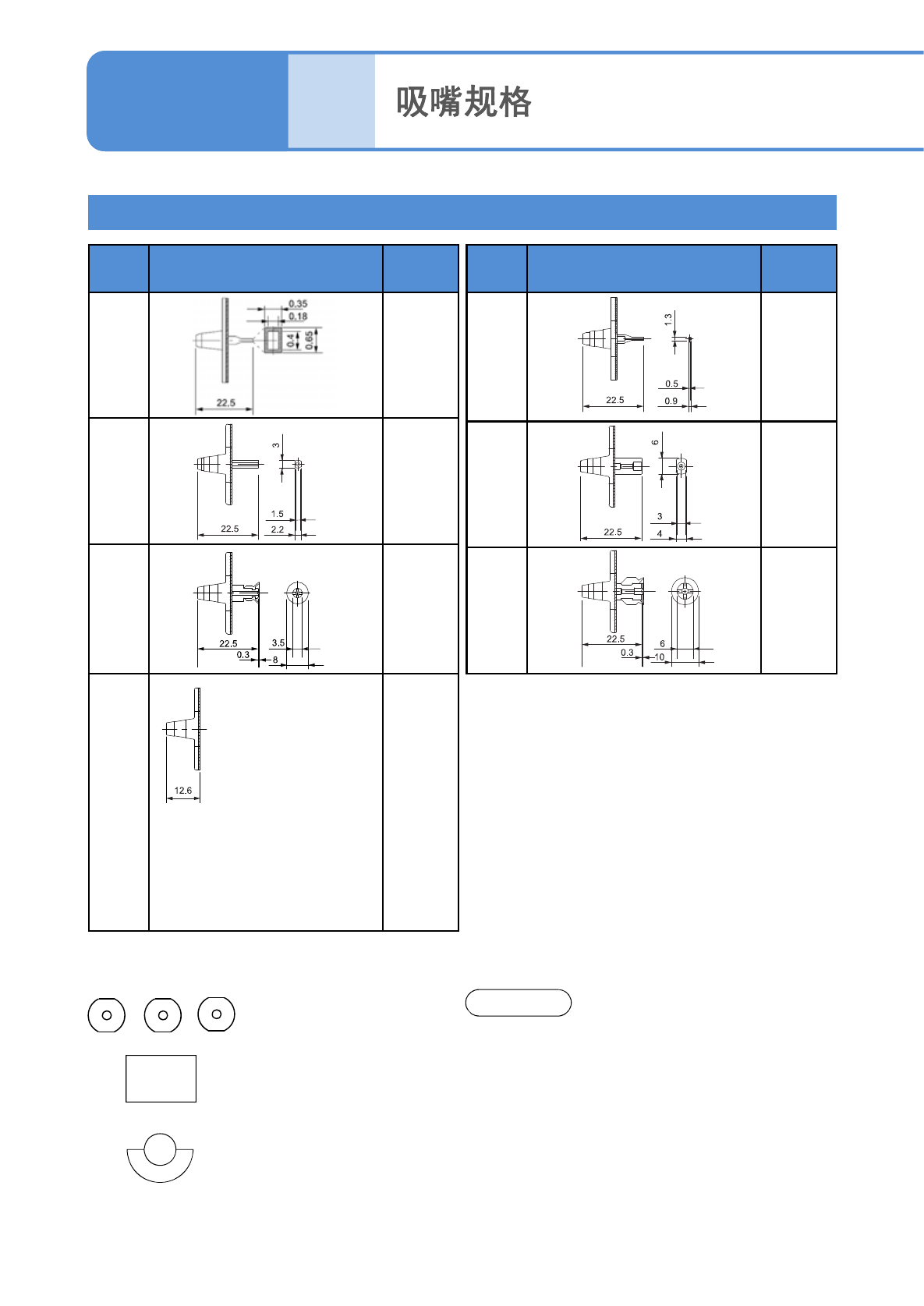

3吸嘴贴装头时
吸嘴
No.
形状(mm)
对象元件
(代表例)
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1003
1003N
AI 电解-D,
E, F
SOP
SOJ
PLCC
BGA
CSP
1005
1005N
SOJ
QFP
PLCC
BGA
吸嘴
No.
形状(mm)
对象元件
(代表例)
1582
1582N
0603R, C
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI 电解-A, B,
C
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1006
1006N
根据吸着元件的组合，在
不进行吸着的贴装头上安
装吸嘴 (反射板) ，提高吸
着贴装头的识别稳定性。
● 35 × 35 mm 以上的元
件在吸嘴排列2安装1个。
● 63 ×63 mm 以上的元
件在吸嘴排列1、3安装
2个。
1 2
基板识别
照相机
3
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●考虑到生产率，建议通过8吸嘴贴装头进行0603芯片
的贴装。
通知
