NPM-TT2 EJM1EC-MB-06O-00 6-1-6 -5 规格 3 操作篇 6 - 1 - 6 ■异型元件用吸嘴 (2/2) 吸嘴 No. 1115 / 1115N 24 05 / 2 40 5N 1424 / 1424N 形状 ( 单位 : mm) 最大元件 重量 2.0 g 1.5 g 4.8 g 最大元件 高度 28 mm 28 mm 28 mm 备注 吸嘴长度 : 22.5 mm 有聚氨酯橡胶 吸嘴长度 : 22.5 …
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-4

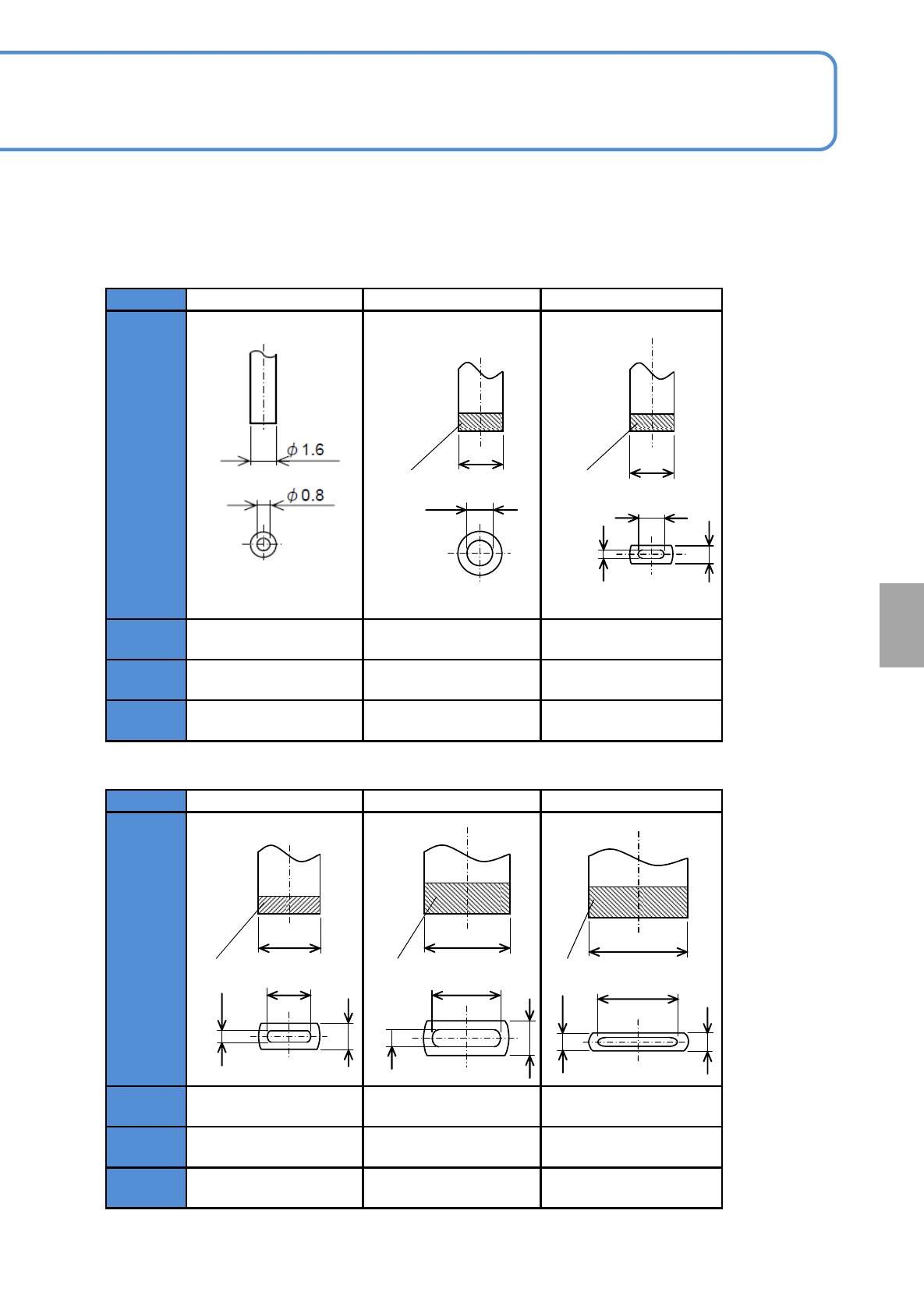

■异型元件用吸嘴(1/2)
吸嘴No.
1551 / 1551N 1479 / 1479N 2405 / 2405N
形状
(单位:
mm)
最大元件
重量
0.12 g 3.5 g 1.5 g
最大元件
高度
28 mm 25.5 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 27.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴No. 1101 / 1101N 1202 / 1202N 1128 / 1128N
形状
(单位:
mm)
最大元件
重量
3.0 g 8.0 g 2.5 g
最大元件
高度
28 mm 28 mm 28 mm
备注
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
φ
5
φ
3
φ
5
1
2
3
聚氨酯橡胶 聚氨酯橡胶
5
1.4
3
φ
7
聚氨酯橡胶
φ
10
8
2
4
聚氨酯橡胶
φ
12
10
0.5
2
聚氨酯橡胶
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-5
规格
3
操作篇
6-1 -6

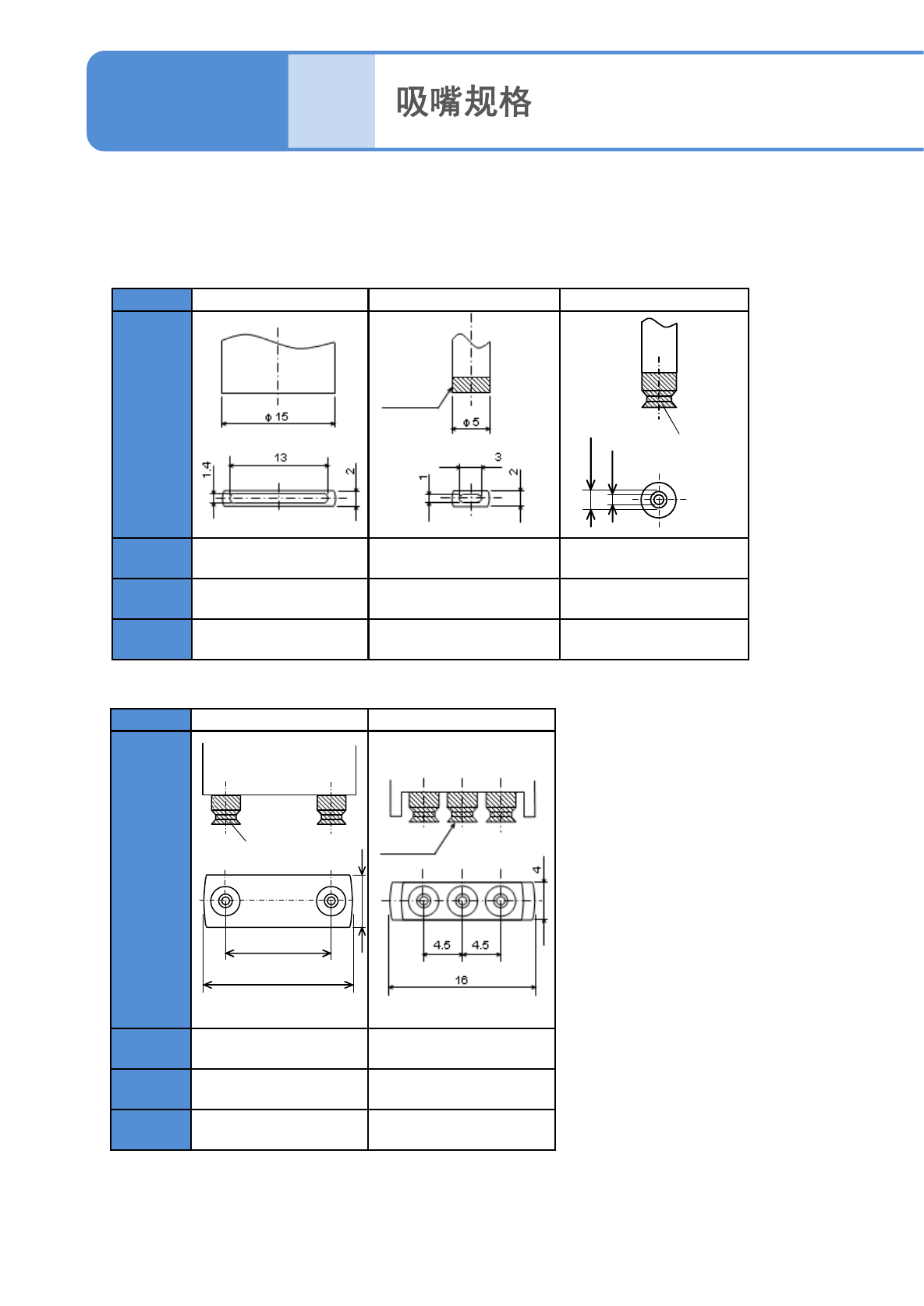

■异型元件用吸嘴(2/2)
吸嘴No. 1115 / 1115N 2405 / 2405N
1424 / 1424N
形状
(单位:
mm)
最大元件
重量
2.0 g 1.5 g 4.8 g
最大元件
高度
28 mm 28 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No. 1421 / 1421N 2421 / 2421N
形状
(单位:
mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
28 mm 28 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
垫 Ф3.5
聚氨酯
橡胶
φ
1
φ
1.6
垫φ3.5
15
20
6
垫φ3.5
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-6
1 2 3
■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度(从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸着深度
B尺寸
0 ～ 3 mm未満 3 ～ 8 mm未満
8 ～ 13 mm未
満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
塑料编带
元件
吸嘴长度 A
吸着深度 B
●可吸着元件：
对角41 mm(29 ×29 mm)
*1）
以下
并且L 35 mm以下的元件
对角47 mm(33 ×33 mm)
*1）
以下
并且L 38 mm以下并且t≦14 mm以下的元件
●吸着可能元件：
对角76 mm(54 ×54 mm)以下
并且L 65 mm以下的元件
■可以吸着的元件尺寸和吸嘴排列
(●: 可吸着、○ : 不可吸着、 : #1006吸嘴(反射板)
*2）
)
1 2 3
1 2 3
●可吸着元件：
对角152.1 mm以下并且 L 150 mm以下
并且W 90 mm以下的元件
*1)
( )内的数值是，L=W情况时的一个例子。
吸着位置从元件的中心有偏移时，元件尺寸发生限制。
详细请向本公司咨询。
*2)
根据元件尺寸和形状，请安装#1006吸嘴(反射板)。
