NPM-TT2 EJM1EC-MB-06O-00 6-1-6 -6 1 2 3 ■电子元件的吸着深度和吸嘴长度的运用基准 根据电子元件的吸着深度 ( 从塑料编带上面到电子元件的吸着面的距离 ) ， 所需要的吸嘴长度会有变化。 吸着深度 B 尺寸 0 ～ 3 mm 未満 3 ～ 8 mm 未満 8 ～ 1 3 mm 未 満 吸嘴长度 A 尺寸 22.5 mm 2 7.5 mm 32.5 mm 塑料编带 元件 吸嘴长度 A 吸着深度 B ●…

100%1 / 506
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-5
规格
3
操作篇
6-1 -6
■异型元件用吸嘴(2/2)
吸嘴No. 1115 / 1115N 2405 / 2405N
1424 / 1424N
形状
(单位:
mm)
最大元件
重量
2.0 g 1.5 g 4.8 g
最大元件
高度
28 mm 28 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No. 1421 / 1421N 2421 / 2421N
形状
(单位:
mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
28 mm 28 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
垫 Ф3.5
聚氨酯
橡胶
φ
1
φ
1.6
垫φ3.5
15
20
6
垫φ3.5
NPM-TT2 EJM1EC-MB-06O-00
6-1-6
-6
1 2 3
■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度(从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸着深度
B尺寸
0 ～ 3 mm未満 3 ～ 8 mm未満
8 ～ 13 mm未
満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
塑料编带
元件
吸嘴长度 A
吸着深度 B
●可吸着元件：
对角41 mm(29 ×29 mm)
*1）
以下
并且L 35 mm以下的元件
对角47 mm(33 ×33 mm)
*1）
以下
并且L 38 mm以下并且t≦14 mm以下的元件
●吸着可能元件：
对角76 mm(54 ×54 mm)以下
并且L 65 mm以下的元件
■可以吸着的元件尺寸和吸嘴排列
(●: 可吸着、○ : 不可吸着、 : #1006吸嘴(反射板)
*2）
)
1 2 3
1 2 3
●可吸着元件：
对角152.1 mm以下并且 L 150 mm以下
并且W 90 mm以下的元件
*1)
( )内的数值是，L=W情况时的一个例子。
吸着位置从元件的中心有偏移时，元件尺寸发生限制。
详细请向本公司咨询。
*2)
根据元件尺寸和形状，请安装#1006吸嘴(反射板)。
NPM-TT2 EJM1EC-MB-06O-00
规格

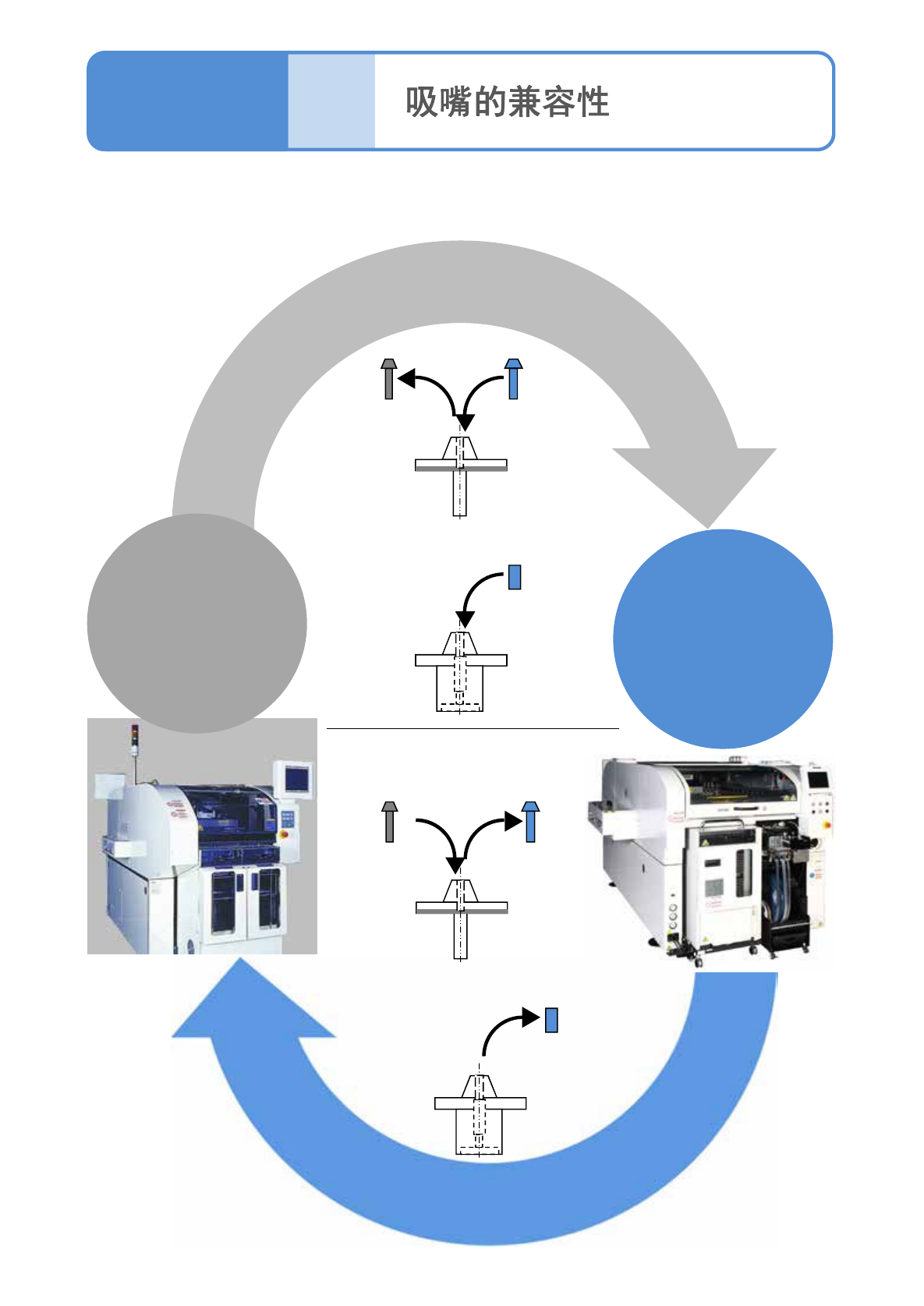

NPM-TT2的3吸嘴贴装头用吸嘴和CM301/CM202/CM120/CM100的吸嘴开口部可以更换，而且可以安装或卸
下新的开口部进行通用。
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
(KXFB03KPA00)
专用开口部B
(KXFB03KNA00)
开口部A
(KXFB01MPA00)
开口部A 开口部B
开口部C
CM301
CM202
CM120
CM100
操作篇
6-1 -7
6-1-7
-1
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPM 系列
