NPM-TT2 EJM1EC-MB-02O-00 2-2-2 -10 ( 搭载转印单元时会显示 ) 确认转印条件。 ( 选项 ) 程序库 显示可以搭载的料架程序库的数据。 显示可以使用的吸嘴程序库的数据。 吸嘴 料架 确认数据 确认生产数据 示教 基板 料架 图案属性 托盘 确认基板识别动作，修改基板的识 别坐标。 确认元件识别动作，修改元件数据。 元件吸着位置动作，设定吸着偏移量 。 元件吸着位置动作， 设定托盘吸着位置。 确认不良标…
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-9
工程师模式 3
各部位
名称
5
操作篇
2-2-2
基板
料架
生产数据
菜单
修改
图案
吸嘴存储器
软件开关
托盘
确认、修改基板数据。
确认、修改基板弯曲数据。
确认、修改基板识别数据。
设定料架的状态。
设定托盘板的状态。
输入、修改元件形状的数据。
输入、修改元件形状的数据。
输入、修改实装条件的数据。
输入、修改实装条件的数据。
输入、修改有关托盘尺寸及
间距等数据。
确认、修改图案属性的数据。
确认、修改组属性的数据。
显示吸嘴交换器的吸嘴信息。
确认设定运转条件的软件开关
的设置状态。
确认设备的通信开关的设定状态。
确认、修改支撑销(自动更换用)的数
据。
1 2 3 4
贴装
确认、修改生产数据。
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-10
(搭载转印单元时会显示)
确认转印条件。
(选项)
程序库
显示可以搭载的料架程序库的数据。
显示可以使用的吸嘴程序库的数据。
吸嘴
料架
确认数据
确认生产数据
示教
基板
料架
图案属性
托盘
确认基板识别动作，修改基板的识
别坐标。
确认元件识别动作，修改元件数据。
元件吸着位置动作，设定吸着偏移量。
元件吸着位置动作，
设定托盘吸着位置。
确认不良标记识别动作，
修改不良标记坐标。
确认机种判别标记识别动作。
确认元件识别动作，修改元件数据。
确认基板识别动作、修改计测点数据。
1 2 3 4
贴装
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
以贴装点单位选择条件贴装时
的贴装对象。

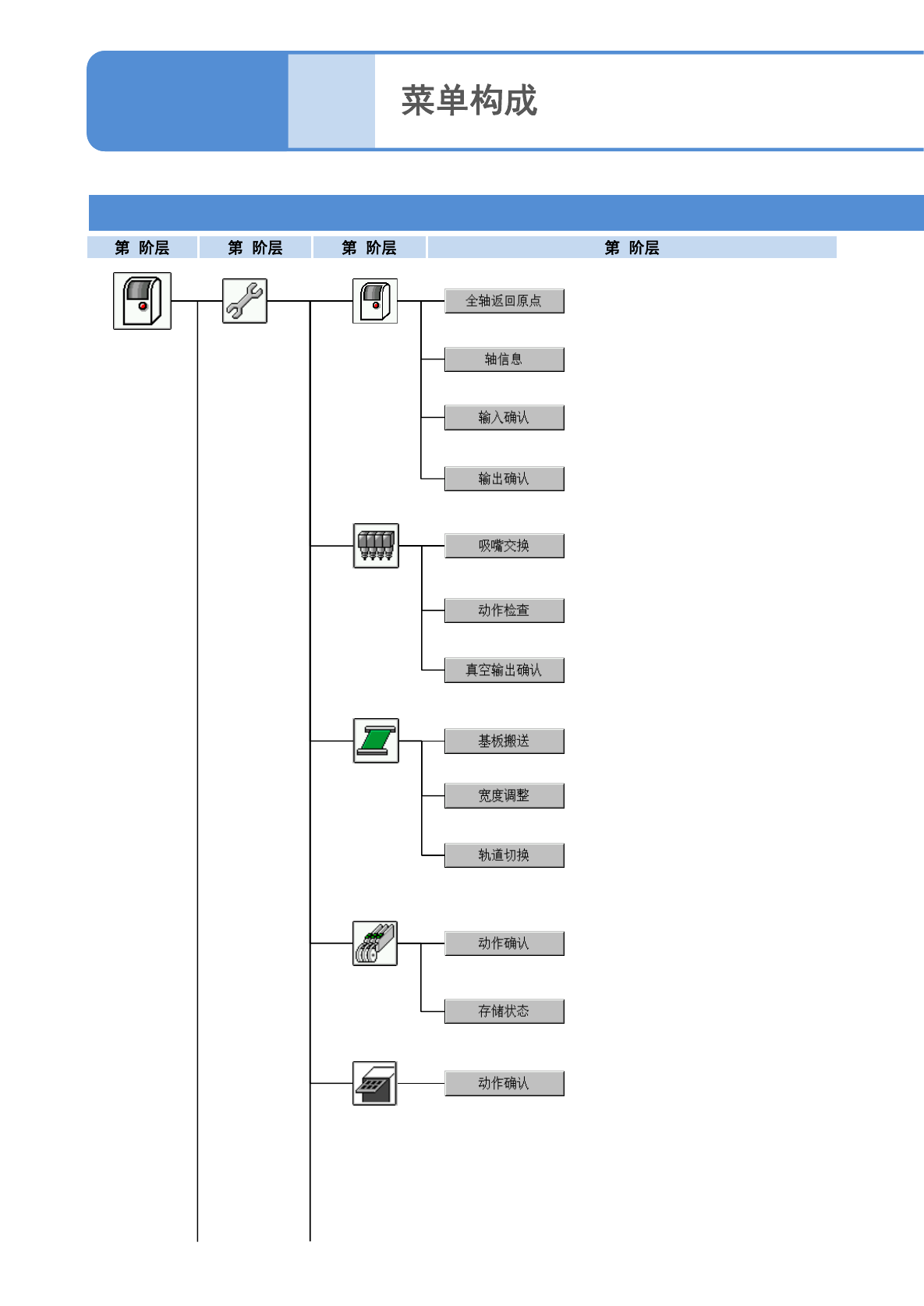

NPM-TT2 EJM1EC-MB-02O-00
工程师模式 4
2-2-2
-11
输入的地址以BIT(比特)单位显示。
输出的地址以BIT(比特)单位显示。
全体
进行全轴的原点复位。
确认控制机器全轴的现在位置和状态。
更换吸嘴。
贴装头
通过贴装头动作确认设备是否正常。
确认真空泵的状态，使各泵单独动作。
传送带
任意调整传送带宽度。
进行基板传送动作。
料架
确认设置在设备上的料架动作。
显示设置在设备上的料架信息。
调整
机器菜单
各部位
名称
6
确认托盘单元的动作。
操作篇
2-2-2
切换调整轨道。
(只显示双轨)
托盘
1 2 3 4
