1.4 SITEST: Konfiguration und Beleuchtungstest aller
LP-Kameras Multicolor
Die Konfiguration der LP-Kamera Multicolor im SITEST kann vor oder nach der Konfiguration im
Stationskonfigurator des UNIX Linienrechners erfolgen. 1
GEFAHR
Beachten Sie den Gefahr-Text zur Arbeit mit dem SITEST-Programm im Abschn. 1.2. 1
Voraussetzung für die Konfiguration ist, daß die 4 LP-Kameras Multicolor komplett nachgerüstet
wurden und die Schutzhauben geschlossen sind.
Alle BE-Wagen müssen ordnungsgemäß in die Maschine eingefahren und angedockt sein. 1
: Wechseln Sie in das SITEST-Programm.
: Wählen Sie "Einstellungen" -> "Maschinenkonfiguration".
: Wählen Sie : "Portal 1" -> "LP-Kamera" -> "Editieren" (Button).
Das Fenster "Editieren" wird angezeigt:

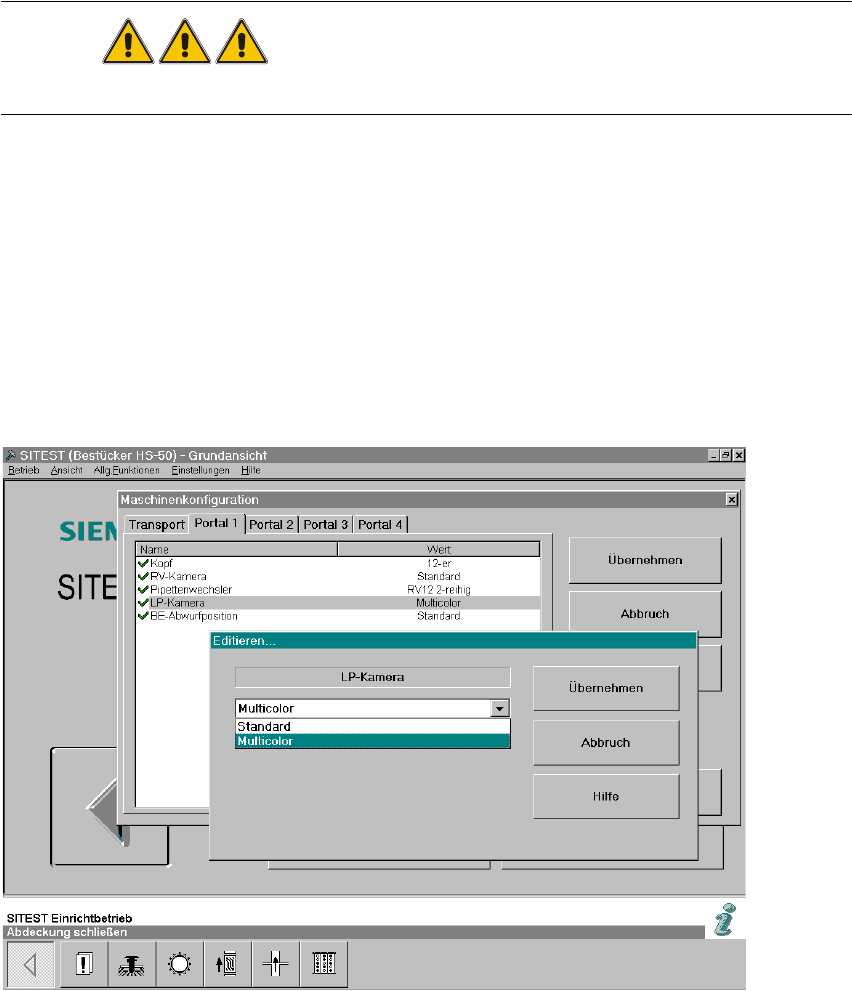

Abb. 1.10.1 Fenster "Editieren": Auswahl der LP-Kamera Multicolor
SIPLACE HS-50/HS-60 1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60
Ausgabe 11/2004 1.4 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor
29
: Markieren Sie im Konfigurationsmenü des Portals 1 den Auswahlpunkt "Multicolor" und wählen
Sie "Übernehmen" (Button).
: Wählen Sie, wie oben beschrieben, die LP-Kamera Multicolor für die restlichen Portale 2, 3
und 4.
: Führen Sie den Beleuchtungstest der LP-Kameras Multicolor durch (siehe unten).
: Verlassen Sie das Menü "Maschinenkonfiguration" mit "Übernehmen".
: Starten Sie die Maschine neu, damit die Konfiguration übernommen wird.
: Wechseln Sie in den SITEST.
: Wählen Sie in der Grundansicht den Button "Gesamtreferenzlauf".
: Führen Sie anschließend die Kalibrierung aller Bestückköpfe und Kameras durch.
1.10.1 Beleuchtungstest
HINWEIS:
Der Beleuchtungstest ist empfehlenswert nach dem Einbau der LP-Kamera(s) Multicolor. Durch
jeweilige Zuschaltung des Visionbildschirms (siehe Betriebsanleitung) kann die Funktion der je-
weiligen Beleuchtungsebene und z. B. der Wechsel von voller auf halbe Helligkeit exakt geprüft
werden. 1
