1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60 SIPLACE HS-50/HS-60
1.12 Einstellung der Beleuchtung Ausgabe 11/2004
34
1.12.2 Orientierungshilfe zur Beleuchtungsauswahl
Die folgende Tabelle resultiert aus Erfahrungswerten und dient deshalb nur als Orientierungshilfe.
Da bei einigen Materialien oft sehr starke Materialschwankungen vorliegen (insbesondere bei
CEM1), muß die optimale Beleuchtung durch Test ermittelt werden. Dies erfolgt jeweils nach Aus-
wahl der Einstellung der Beleuchtung im Zuge einer Probebestückung mit Lageerkennung der
entsprechenden LPs oder Keramiksubstrate.. 1
1.12.3 Einstellung der Beleuchtung
Die optimale Auswahl der Beleuchtung muß mittels der Funktion "Marke Testen" für das zu be-
stückende Substrates ermittelt werden. 1
HINWEIS:
Die im Vorfeld der Beleuchtungseinstellung zu durchlaufenden Vorgänge sind im Detail im Ab-
schnitt "Marken teachen" oder "Synthetische Marke Teachen" der Betriebsanleitung, Softwarever-
sion SR 502.xx, beschrieben.
Dabei wird das aktuelle Substrat / die LP wird in das Bearbeitungsband des Transports eingefah-
ren und mechanisch zentriert / geklemmt. 1
1
1
1
1
1
1
1
Basismaterial Markenmaterial Schräglicht
BLAU
IR-
Beleuchtung
Weiße
Beleuchtung
FR 4 Zinn x
Keramik NiAu, Cu, AgPl x
Keramik AgPt x
CEM1 blanke Cu-Marken, Zinn x
CEM1 Marken überdeckt mit
Lötstopplack
(x) x
Flex auf Aluträ-
ger
x
SIPLACE HS-50/HS-60 1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60
Ausgabe 11/2004 1.12 Einstellung der Beleuchtung
35
1
: Wählen Sie das ICON "Beleuchtung einstellen"
: Wählen Sie im Menü Beleuchtung den Button "Beleuchtung einstellen".
Der folgende Bildschirm wird angezeigt:

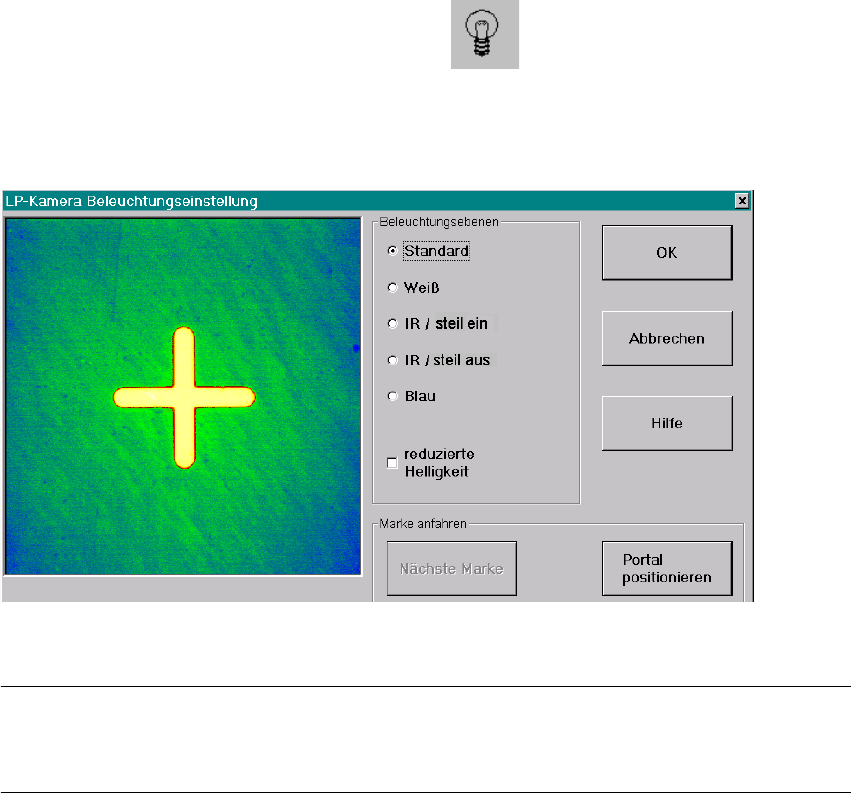

Abb. 1.12.1 Bildschirm "Beleuchtung einstellen"
HINWEIS:
Nehmen Sie den Abschn. 1.12.2 und die Tabelle im Abschn. 1.12.3 zu Hilfe, um die günstigste
Beleuchtung auszuwählen. 1
: Wählen Sie die gewünschte Beleuchtungsebene durch Aktivieren des entsprechenden Radio-
Button.
: Wählen Sie volle Helligkeit oder reduzierte Helligkeit durch Aktivieren oder Deaktivieren des
Rechteckfeldes.
: Wählen Sie den Button "Portal positionieren" und positionieren Sie das Portal über die aktuell
zu erkennende / zu testende Marke.
: Prüfen Sie am Vision-Bildschirm die Qualität der Abbildung (siehe Abschnitt "Marken teachen"
in der Betriebsanleitung).
: Falls die Abbildung der Marke noch nicht optimal ist, wählen Sie eine andere Beleuchtungs-
ebene / ggf. ändern Sie auch die Helligkeit und wählen nochmals den Button "Portal positio-
nieren".
: Falls die Abbildung der Marke in Ordnung ist, wählen Sie den Button "OK".
Die eingestellte Beleuchtung wird dadurch für alle 4 Portale übernommen.
1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60 SIPLACE HS-50/HS-60
1.13 Anhang: Platinen, Kabel und Schaltpläne Ausgabe 11/2004
36
1.13 Anhang: Platinen, Kabel und Schaltpläne
1.13.1 Layout: LP-Board und Vision-Board modular, HS-50
1

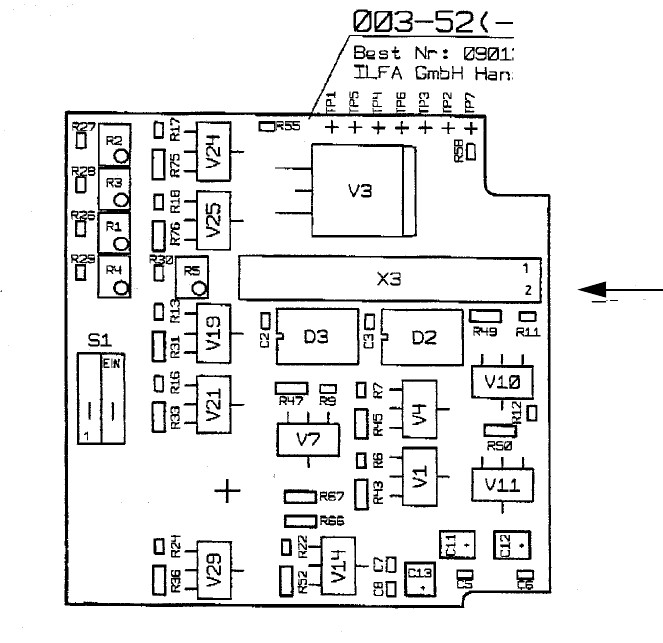

Abb. 1.13.1 Layout: LP-Board modular HS-50, Fa. Sticksel
LP-Kamera
Multicolor -> X3
Kabel
"Beleuchtung" der
Layout, Bauteilseite
