1 Nachrüstanleitung f ür LP-Kamera Mu lticol or HS-50 / HS-60 SIPLACE HS- 50/HS-60 1.13 Anhang: Platinen, Kabel und Schaltpläne Ausgabe 11/2004 36 1.13 Anhang: Platinen , Kabel und Scha ltpläne 1.13.1 Layout: LP-Board un…
SIPLACE HS-50/HS-60 1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60
Ausgabe 11/2004 1.12 Einstellung der Beleuchtung
35
1
: Wählen Sie das ICON "Beleuchtung einstellen"
: Wählen Sie im Menü Beleuchtung den Button "Beleuchtung einstellen".
Der folgende Bildschirm wird angezeigt:
Abb. 1.12.1 Bildschirm "Beleuchtung einstellen"
HINWEIS:
Nehmen Sie den Abschn. 1.12.2 und die Tabelle im Abschn. 1.12.3 zu Hilfe, um die günstigste
Beleuchtung auszuwählen. 1
: Wählen Sie die gewünschte Beleuchtungsebene durch Aktivieren des entsprechenden Radio-
Button.
: Wählen Sie volle Helligkeit oder reduzierte Helligkeit durch Aktivieren oder Deaktivieren des
Rechteckfeldes.
: Wählen Sie den Button "Portal positionieren" und positionieren Sie das Portal über die aktuell
zu erkennende / zu testende Marke.
: Prüfen Sie am Vision-Bildschirm die Qualität der Abbildung (siehe Abschnitt "Marken teachen"
in der Betriebsanleitung).
: Falls die Abbildung der Marke noch nicht optimal ist, wählen Sie eine andere Beleuchtungs-
ebene / ggf. ändern Sie auch die Helligkeit und wählen nochmals den Button "Portal positio-
nieren".
: Falls die Abbildung der Marke in Ordnung ist, wählen Sie den Button "OK".
Die eingestellte Beleuchtung wird dadurch für alle 4 Portale übernommen.
1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60 SIPLACE HS-50/HS-60
1.13 Anhang: Platinen, Kabel und Schaltpläne Ausgabe 11/2004
36
1.13 Anhang: Platinen, Kabel und Schaltpläne
1.13.1 Layout: LP-Board und Vision-Board modular, HS-50
1
Abb. 1.13.1 Layout: LP-Board modular HS-50, Fa. Sticksel
LP-Kamera
Multicolor -> X3
Kabel
"Beleuchtung" der
Layout, Bauteilseite
SIPLACE HS-50/HS-60 1 Nachrüstanleitung für LP-Kamera Multicolor HS-50 / HS-60
Ausgabe 11/2004 1.13 Anhang: Platinen, Kabel und Schaltpläne
37
1

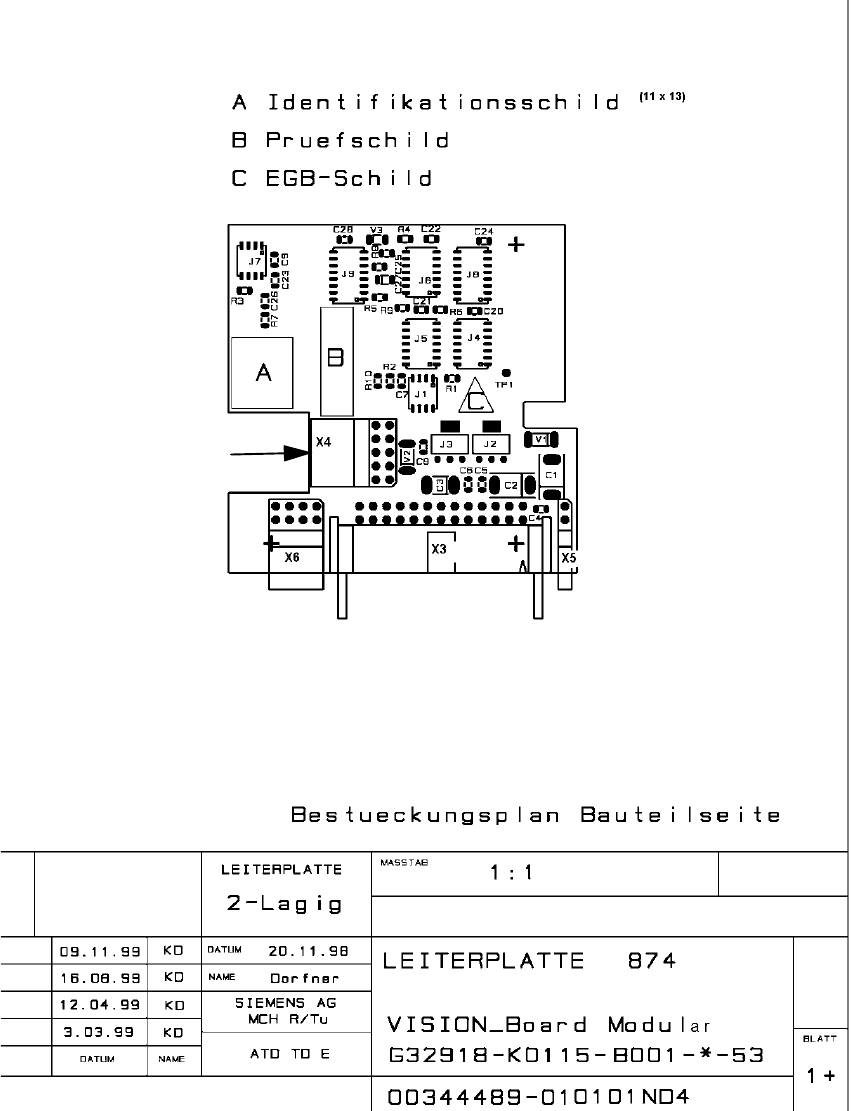

Abb. 1.13.2 Layout: Vision-Board modular HS-50
1
1
"Kamera" der
LP-Kamera Multicolor
-> X4
Kabel
