Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
109
3.3.2 Wymiary gabarytowe
3.3.2.1 Wymiary gabarytowe automatu X4I
3
3

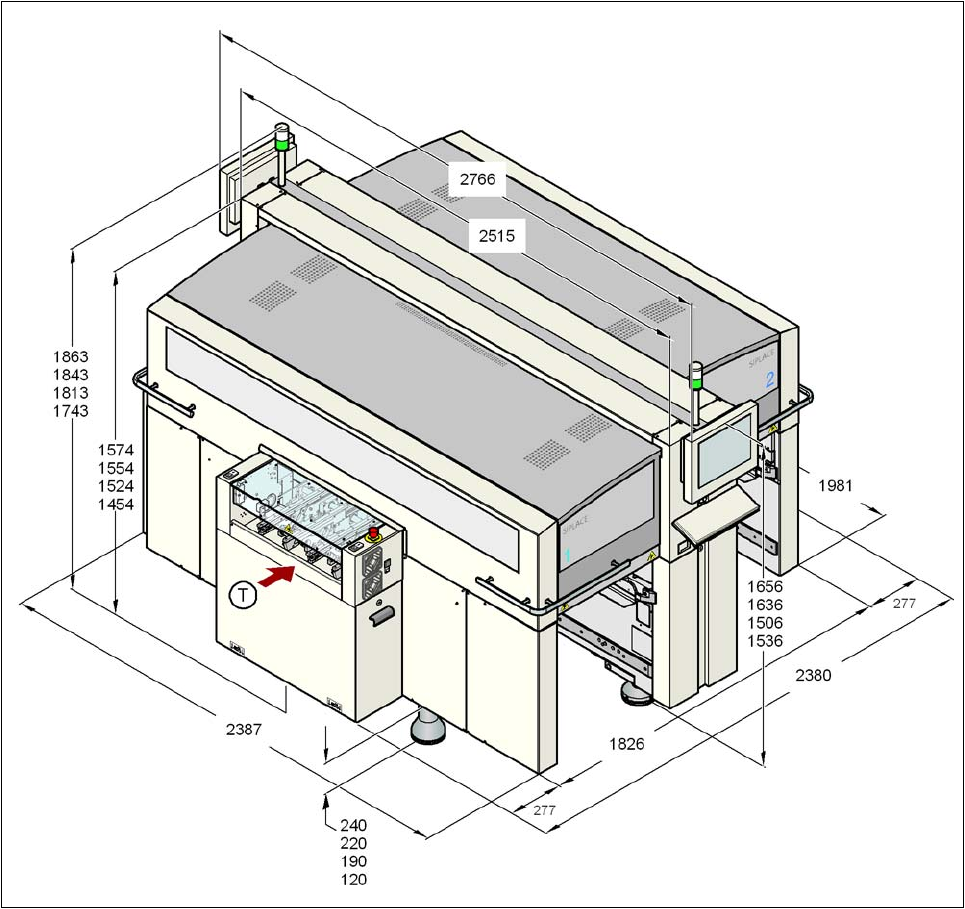

Rys. 3.3 - 1 Wymiary gabarytowe automatu X4I (maszyna podstawowa) w milimetrach
(T) Kierunek transportu płytek drukowanych
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Wymiary gabarytowe i ciężar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
110
3.3.2.2 Wymiary gabarytowe automatu X4
3
3
3
3

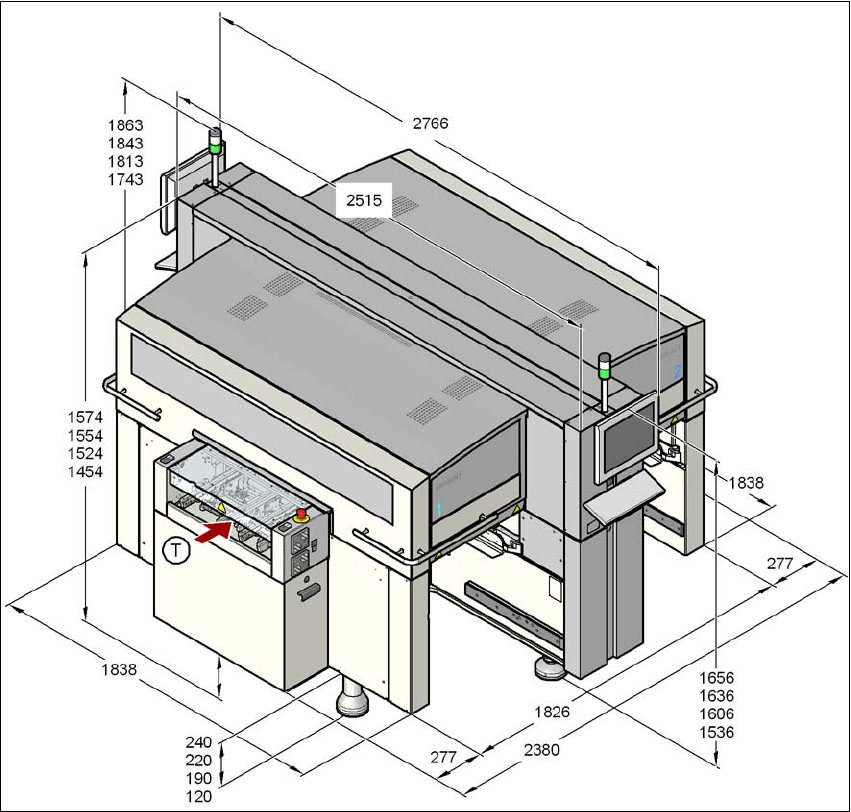

Rys. 3.3 - 2 Wymiary gabarytowe automatu X4 (maszyna podstawowa) w milimetrach
3
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
111
3.3.2.3 Wymiary gabarytowe automatu X3
3
3
3
3

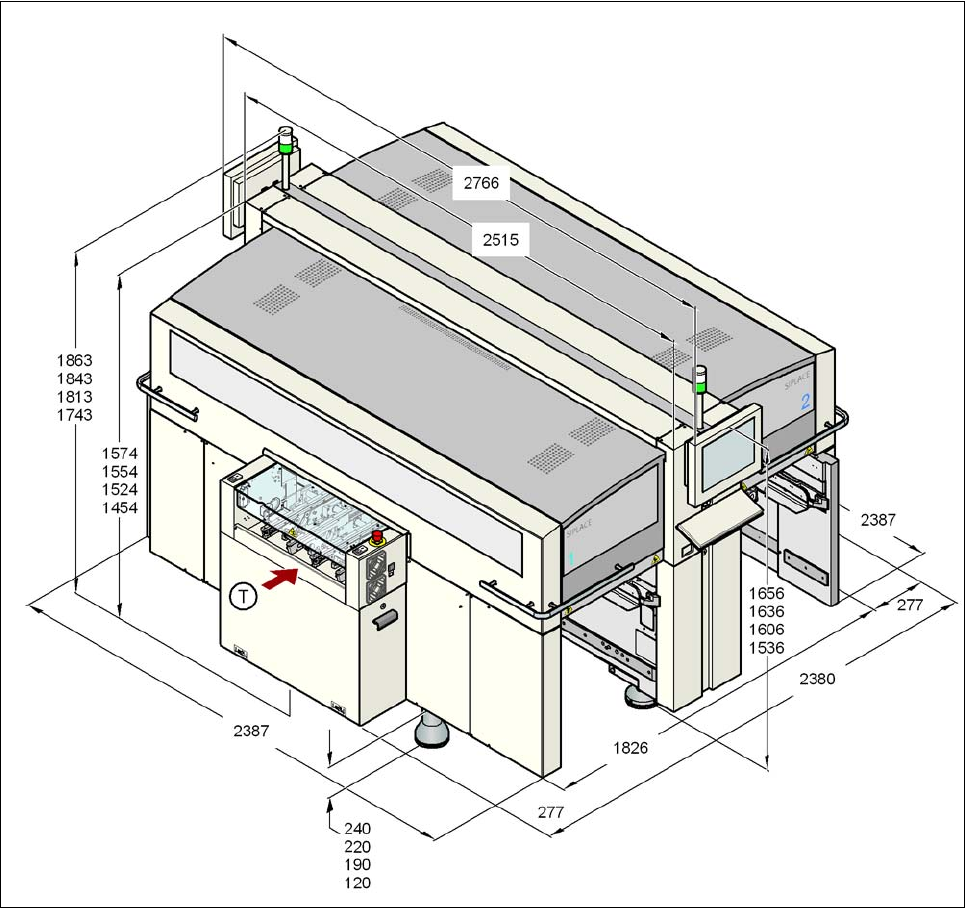

Rys. 3.3 - 3 Wymiary gabarytowe automatu X3 (maszyna podstawowa) w milimetrach
3
(T) Kierunek transportu płytek drukowanych
