Instrukcja eksploatacji SIPLAC E seria X Dane techniczne automatu Od wersji oprogramowania SR.70x.x x Wydanie 01/2011 Wymiary gabarytowe i ci ęż ar 111 3.3.2.3 Wymiary ga barytowe automatu X3 3 3 3 3 Rys. 3.3 - 3 Wymiary…
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Wymiary gabarytowe i ciężar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
110
3.3.2.2 Wymiary gabarytowe automatu X4
3
3
3
3

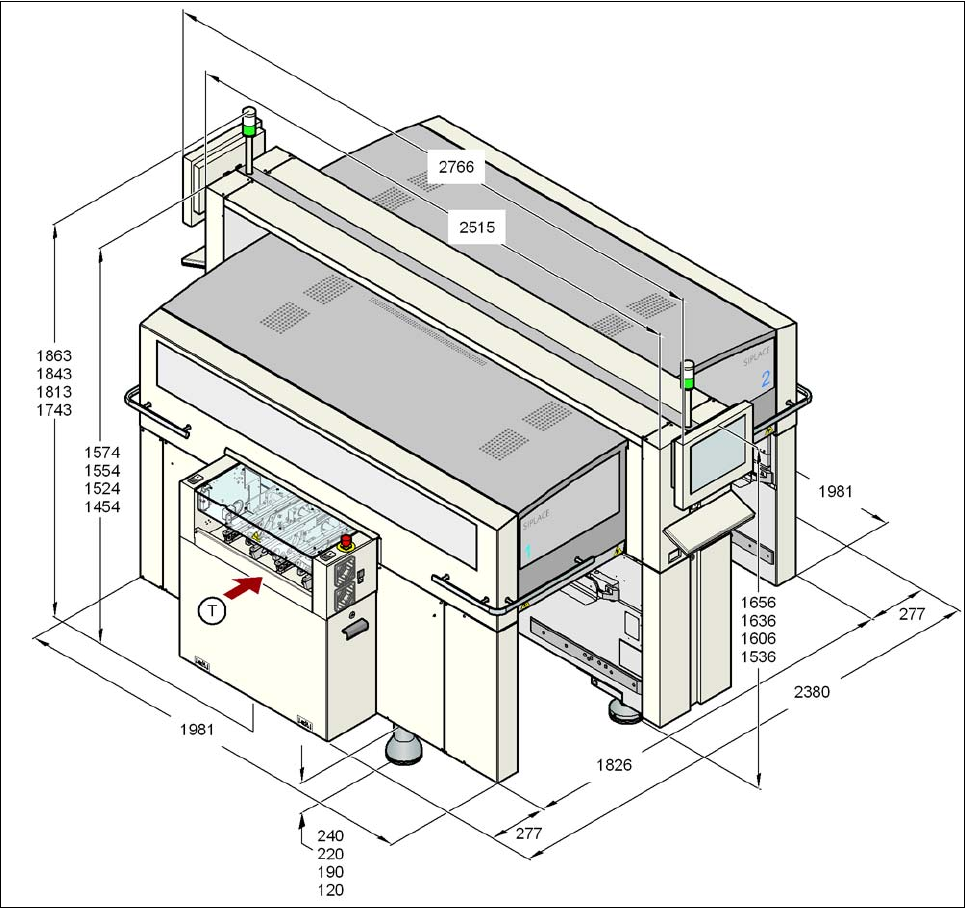

Rys. 3.3 - 2 Wymiary gabarytowe automatu X4 (maszyna podstawowa) w milimetrach
3
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
111
3.3.2.3 Wymiary gabarytowe automatu X3
3
3
3
3
Rys. 3.3 - 3 Wymiary gabarytowe automatu X3 (maszyna podstawowa) w milimetrach
3
(T) Kierunek transportu płytek drukowanych
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Wymiary gabarytowe i ciężar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
112
3.3.2.4 Wymiary gabarytowe automatu X2
3
3
3
3
3
Rys. 3.3 - 4 Wymiary gabarytowe automatu X2 (maszyna podstawowa) w milimetrach
(T) Kierunek transportu płytek drukowanych
