3.3.4 Odstęp manewrowy wózka na podzespoły
3.3.4.1 Odstęp manewrowy wózka na podzespoły w automacie X4I
3
3

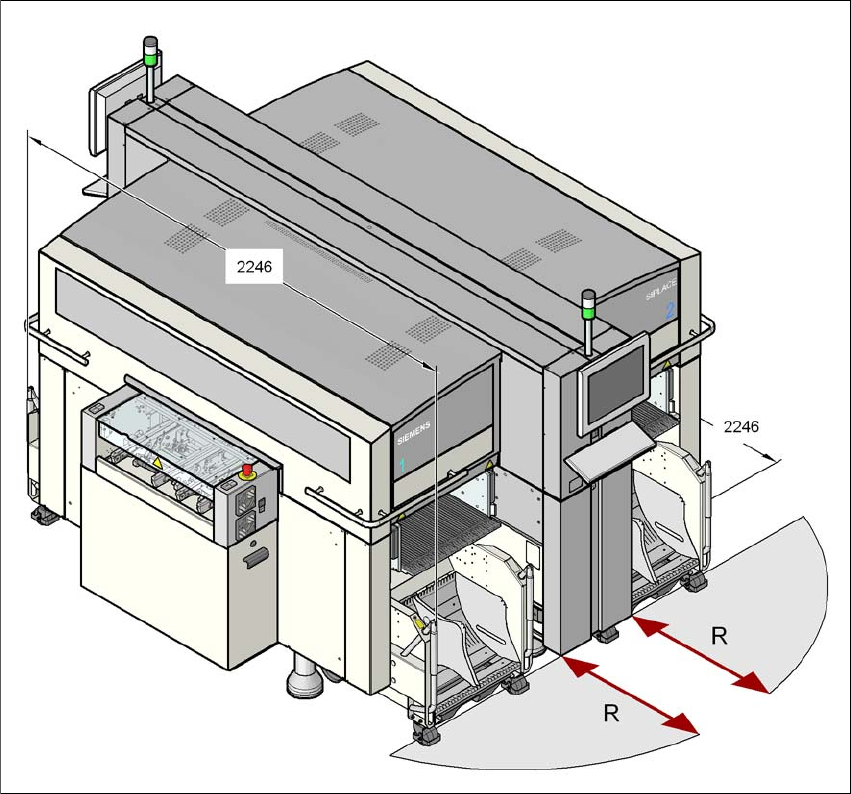

Rys. 3.3 - 6 Odstęp manewrowy wózka na podzespoły w automacie X4I
Odstęp manewrowy wózka na podzespoły w automacie X4 wynosi:
– 600 mm przy uchwytach rozłożonych do dołu
– 900 mm przy uchwytach rozłożonych do góry
3
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
115
3.3.4.2 Odstęp manewrowy wózka na podzespoły w automacie X4
3
3
Rys. 3.3 - 7 Odstęp manewrowy wózka na podzespoły w automacie X4
Odstęp manewrowy wózka na podzespoły w automacie X4 wynosi:
– 750 mm przy uchwytach rozłożonych do dołu
– 1050 mm przy uchwytach rozłożonych do góry
3
3
3
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Wymiary gabarytowe i ciężar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
116
3.3.4.3 Odstęp manewrowy wózka na podzespoły w automacie X3
3
3
Rys. 3.3 - 8 Odstęp manewrowy wózka na podzespoły w automacie X3
Odstęp manewrowy wózka na podzespoły w automacie X3 wynosi:
– na stanowiskach 1, 3 i 4
750 mm przy uchwytach rozłożonych do dołu lub
1050 mm przy uchwytach rozłożonych do góry,
– na stanowisku 2
600 mm przy uchwytach rozłożonych do dołu lub
900 mm przy uchwytach rozłożonych do góry.
