Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X Wymiary gabarytowe i ci ęż ar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 116 3.3.4.3 Odst ę p manewrowy wózka na podzespo ł y w automacie X3 3 3 Ry…
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
115
3.3.4.2 Odstęp manewrowy wózka na podzespoły w automacie X4
3
3
Rys. 3.3 - 7 Odstęp manewrowy wózka na podzespoły w automacie X4
Odstęp manewrowy wózka na podzespoły w automacie X4 wynosi:
– 750 mm przy uchwytach rozłożonych do dołu
– 1050 mm przy uchwytach rozłożonych do góry
3
3
3
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Wymiary gabarytowe i ciężar Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
116
3.3.4.3 Odstęp manewrowy wózka na podzespoły w automacie X3
3
3
Rys. 3.3 - 8 Odstęp manewrowy wózka na podzespoły w automacie X3
Odstęp manewrowy wózka na podzespoły w automacie X3 wynosi:
– na stanowiskach 1, 3 i 4
750 mm przy uchwytach rozłożonych do dołu lub
1050 mm przy uchwytach rozłożonych do góry,
– na stanowisku 2
600 mm przy uchwytach rozłożonych do dołu lub
900 mm przy uchwytach rozłożonych do góry.
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Wymiary gabarytowe i ciężar
117
3.3.4.4 Odstęp manewrowy wózka na podzespoły w automacie X2
3
3

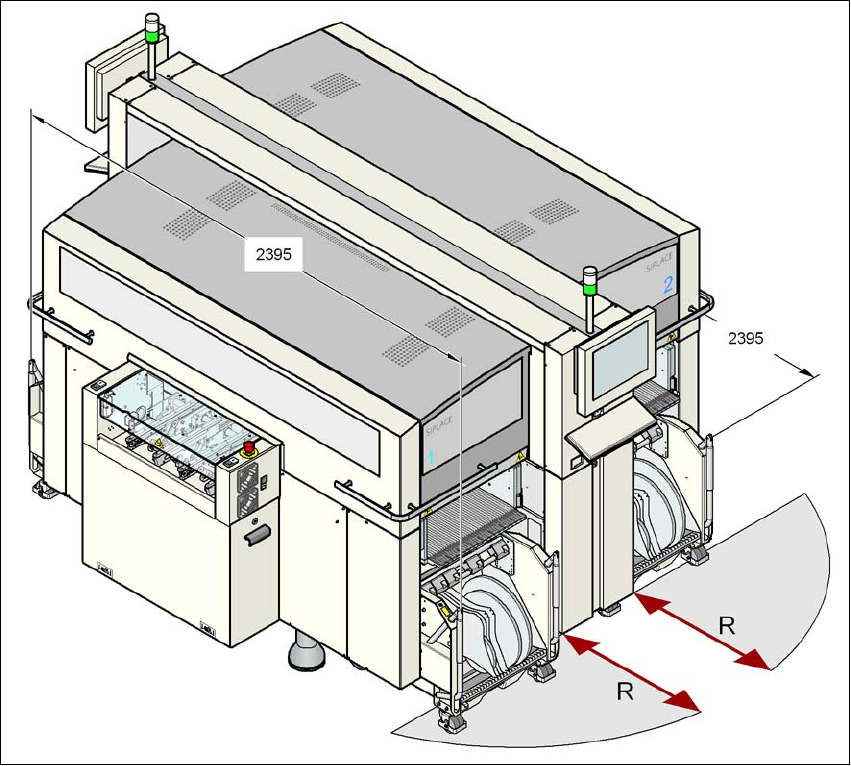

Rys. 3.3 - 9 Odstęp manewrowy wózka na podzespoły w automacie X2
Odstęp manewrowy wózka na podzespoły w automacie X2 wynosi:
– na stanowiskach 2 i 4
600 mm przy uchwytach rozłożonych do dołu lub
900 mm przy uchwytach rozłożonych do góry,
– na stanowiskach 1 i 3
750 mm przy uchwytach rozłożonych do dołu lub
1050 mm przy uchwytach rozłożonych do góry,
