Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X G ł owica uzbrajaj ą ca Od wersji oprogramow ania SR.70x.xx Wydanie 01/2011 136 T ypy pipet 20xx, 28xx 20xx 20xx, 28xx Dok ł adno ść X/Y d ± 41 µm/3 σ ± 55…
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Głowica uzbrajająca
135
3.5.2.9 Dane techniczne
3

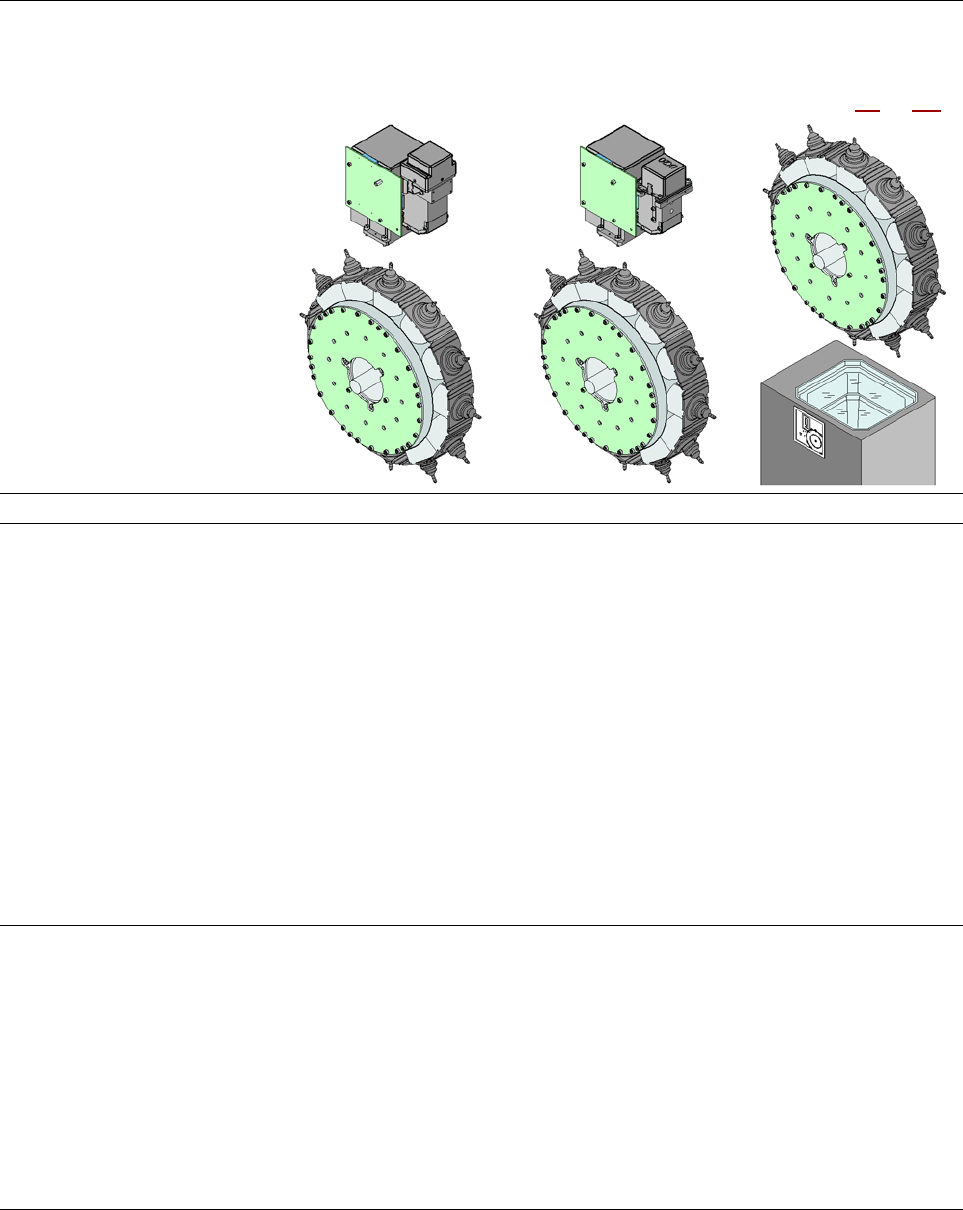

Głowica CPP: centrowanie
optyczne cyfrową kamerą
do podzespołów wysokiej
rozdzielczości, typ 30,
27 x 27
Głowica CPP: centrowanie
optyczne cyfrową kamerą
do podzespołów wysokiej
rozdzielczości, typ 38,
16 x 16
Głowica CPP: centrowanie
optyczne cyfrową stacjo-
narną kamerą do podze-
społów, typ 33, 55 x 45,
(patrz punkt 6.7
, S. 406)
Gama podzespołów
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Specyfikacja podzespołów
Maks. wysokość 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
Min. raster nóżek 0,3mm 0,25mm 0,3mm
Min. szerokość nóżek 0,15mm 0,1mm 0,15mm
Min. raster kulek 0,25 mm dla podzespołów
< 18 x 18 mm²
0,35 mm dla podzespołów
≥ 18 x 18 mm²
0,25mm 0,35mm
Min. odstęp między kulkami 0,14 mm dla podzespołów
< 18 x 18 mm²
0,2 mm dla podzespołów
≥ 18 x 18 mm²
0,14mm 0,2 mm
Min. wymiary gabarytowe 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
Maks. wymiary gabarytowe 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
Maks. ciężar 4 g 4 g 8 g
Siła osadzania
w trybie czujnika prądowego
(zredukowana wydajność
uzbrajania)
1 N ... 3,0 N ± 0,5 N
w trybie zapory świetlnej 2,2 N + 1,2 N - 0,5 N
w trybie wysokiej prędkości
w ramach trybu czujnika prą-
dowego
2,2 N ± 0,5 N
w trybie czujnika prądowego
(zredukowana wydajność
uzbrajania)
3,0 N ... 10,0 N ± 15%
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Głowica uzbrajająca Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
136
Typy pipet 20xx, 28xx 20xx 20xx, 28xx
Dokładność X/Y
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3
± 55 µm/4
± 34 µm/3σ
± 45 µm/4σ
Dokładność kątowa ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3
f
± 0,5°/4
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4
g
± 0,7°/4
g
Płaszczyzny oświetlenia 5 5 6
Możliwości ustawiania płasz-
czyzn oświetlenia
256
5
256
5
256
6
a) Pamiętaj, że dostępna do uzbrajania gama podzespołów zależy także od geometrii, specyficznych standardów klienta, tole-
rancji opakowań podzespołów i tolerancji podzespołów.
b) Podzespoły 01005: typ kamery 30; kamera typu 38 zalecana przy wysokich wymaganiach jakościowych.
c) Głowica CPP w niskiej pozycji montażowej: niemożliwe zastosowanie stacjonarnej kamery do podzespołów.
d) Wartość dokładności, mierzona zgodnie z ogólnym standardem IPC.
e) Wymiary podzespołów w zakresie od 6 x 6 mm² do 27 x 27 mm².
f) Wymiary podzespołów w zakresie od 6 x 6 mm² do 16 x 16 mm².
g) Wymiary podzespołów poniżej 6 x 6 mm².
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Głowica uzbrajająca
137
3.5.3 Głowica SIPLACE TwinStar do bardzo dokładnego montażu układów
scalonych (IC)
3
Rys. 3.5 - 9 Głowica SIPLACE TwinStar do bardzo dokładnego montażu układów scalonych (IC)
(1) Moduł Pick&Place 1 (P&P1) - głowicy TwinStar składa się z 2 modułów Pick&Place
(2) Moduł Pick&Place 2 (P&P2)
(3) Oś DP
(4) Napęd osi Z
(5) Przyrostowy układ do pomiaru przesuwu dla osi Z
