Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X Uk ł ad transportowy p ł ytek drukowanych Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 158 3.7.7 Szeroko ś ci p ł ytek drukowanych 3 3 Rys. 3.7 - 6 M…
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Układ transportowy płytek drukowanych
157
3.7.6 Transporter SIPLACE Quad Lane
Nr kat. 00119944-xx Transporter SIPLACE Quad Lane
3

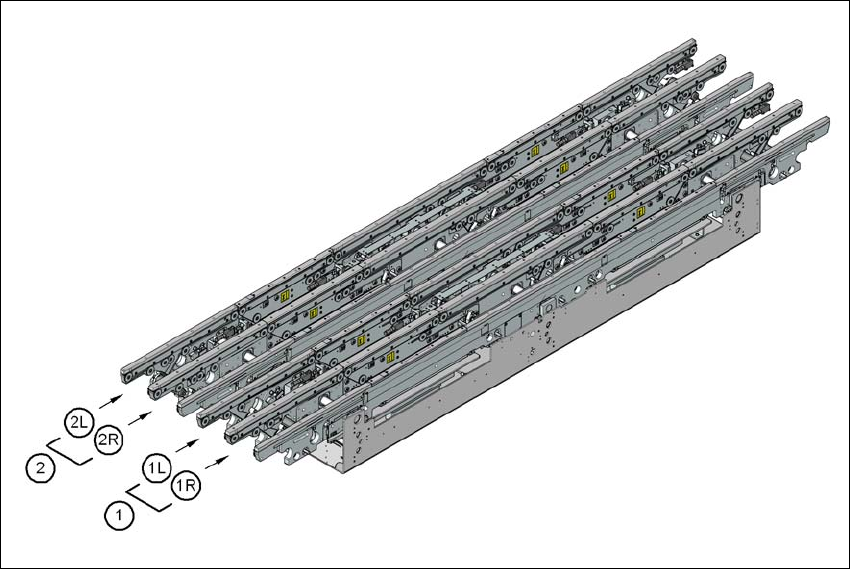

Rys. 3.7 - 5 Transporter SIPLACE Quad Lane
(1) Grupa ścieżek transportowych 1
(1R) Ścieżka transportowa 1, prawa
(1L) Ścieżka transportowa 1, lewa
(2) Grupa ścieżek transportowych 2
(2R) Ścieżka transportowa 2, prawa
(2L) Ścieżka transportowa 2, lewa
3.7.6.1 Opis
Transporter SIPLACEQuad Lane może być instalowany do automatów do uzbrajania SIPLACE
X4I i SIPLACE X4 . Na tym transporterze można przetwarzać jednocześnie do ośmiu płytek dru-
kowanych. Ścieżki transportowe 1R i 1L lub 2R i 2L transportują płytki drukowane w trybie syn-
chronicznym, podczas gdy obie grupy ścieżek transportowych 1 i 2 mogą transportować płytki
drukowane w obu trybach: synchronicznym i asynchronicznym. W transporterze Quad Lane obie
zewnętrzne ścianki transportowe są stałe. Bez zmian w sprzęcie transporter może być skonfigu-
rowany programowo jako 1-ścieżkowy, 2-ścieżkowy lub 4-ścieżkowy.
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Układ transportowy płytek drukowanych Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
158
3.7.7 Szerokości płytek drukowanych
3
3

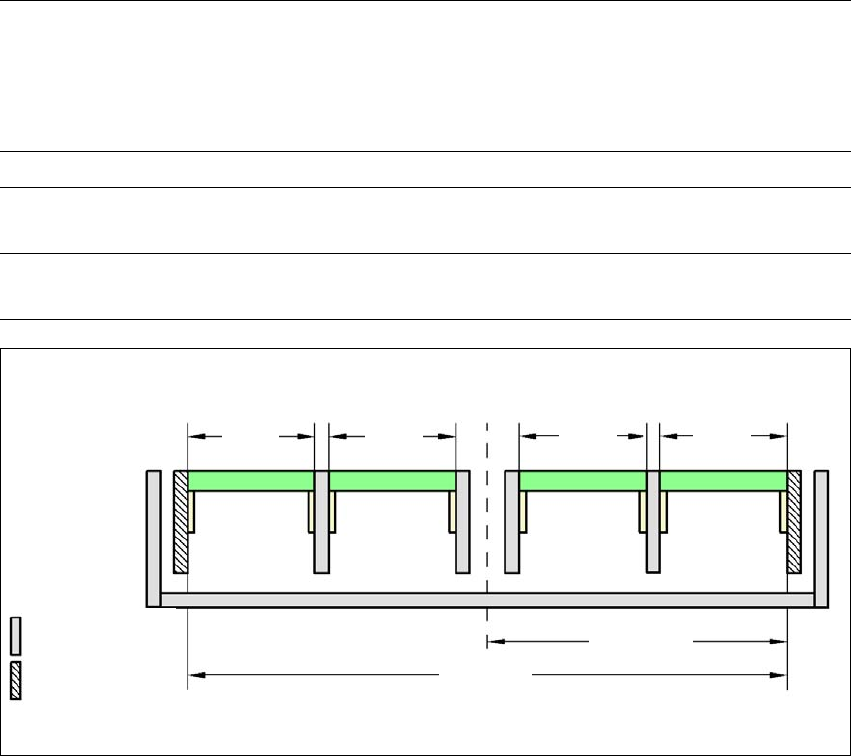

Rys. 3.7 - 6 Maksymalne szerokości płytek drukowanych - krawędzie transportowe 535 mm stałe, transporter
SIPLACE Quad Lane
Rodzaj transportu Szerokość
płytki
drukowanej
ścieżka 1R
[mm]
Szerokość
płytki
drukowanej
ścieżka 1L
[mm]
Szerokość
płytki
drukowanej
ścieżka 2R
[mm]
Szerokość
płytki
drukowanej
ścieżka 2L
[mm]
SIPLACE Quad Lane Maks. 114 Maks. 114 Maks. 114 Maks. 114
SIPLACE Quad Lane w trybie
Dual Lane
Maks. 178,5 Maks. 178,5
SIPLACE Quad Lane w trybie
Single Lane
Maks. 306,5
3
Maks.
114 mm
3
267,5mm
3
535mm
3
Ruchoma krawędź
transportowa
3
Stała krawędź
transportera
3
Maks.
114 mm
3
Maks.
114 mm
3
Maks.
114 mm
3
Ścieżka
2L
3
Ścieżka
2R
3
Ścieżka
1L
3
Ścieżka
1R
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Układ transportowy płytek drukowanych
159
3.7.8 Definicja wybrzuszenia płytki drukowanej
3.7.8.1 Wybrzuszenie płytki drukowanej w trakcie transportu
Wybrzuszenie płytki drukowanej poprzecznie względem kierunku transportu maks. 1% przekątnej
płytki, ale nie więcej niż 2 mm
3
Wybrzuszenie płytki drukowanej w kierunku transportu + grubość płytki < 5,5 mm
3
Stała krawędź zaciskowa
Ruchome urządzenie zaciskowe
Płytka drukowana
Ścianka transportowa
Stała krawędź zaciskowa
Taśma transportowa
Płytka drukowana
Kierunek transportu
płytek drukowanych
5,5mm
